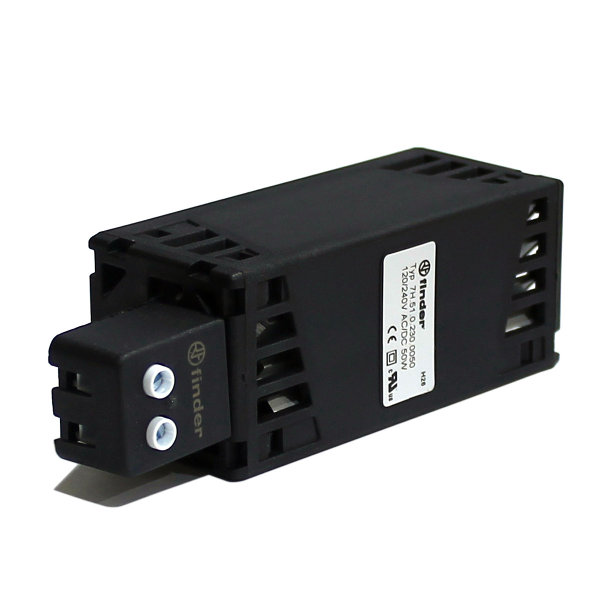

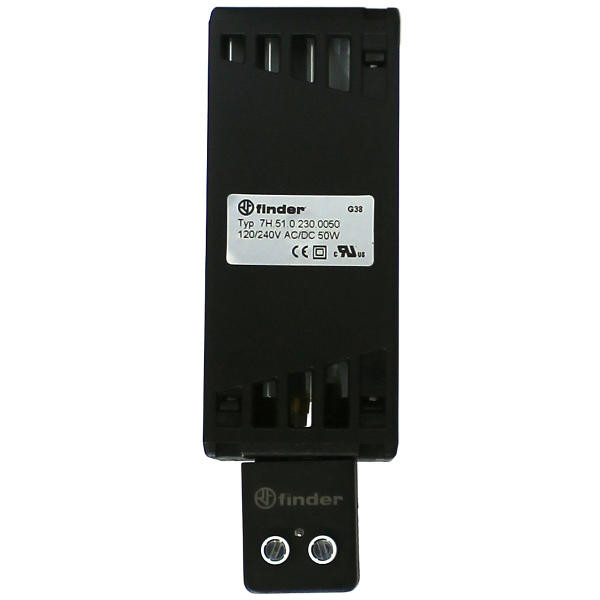

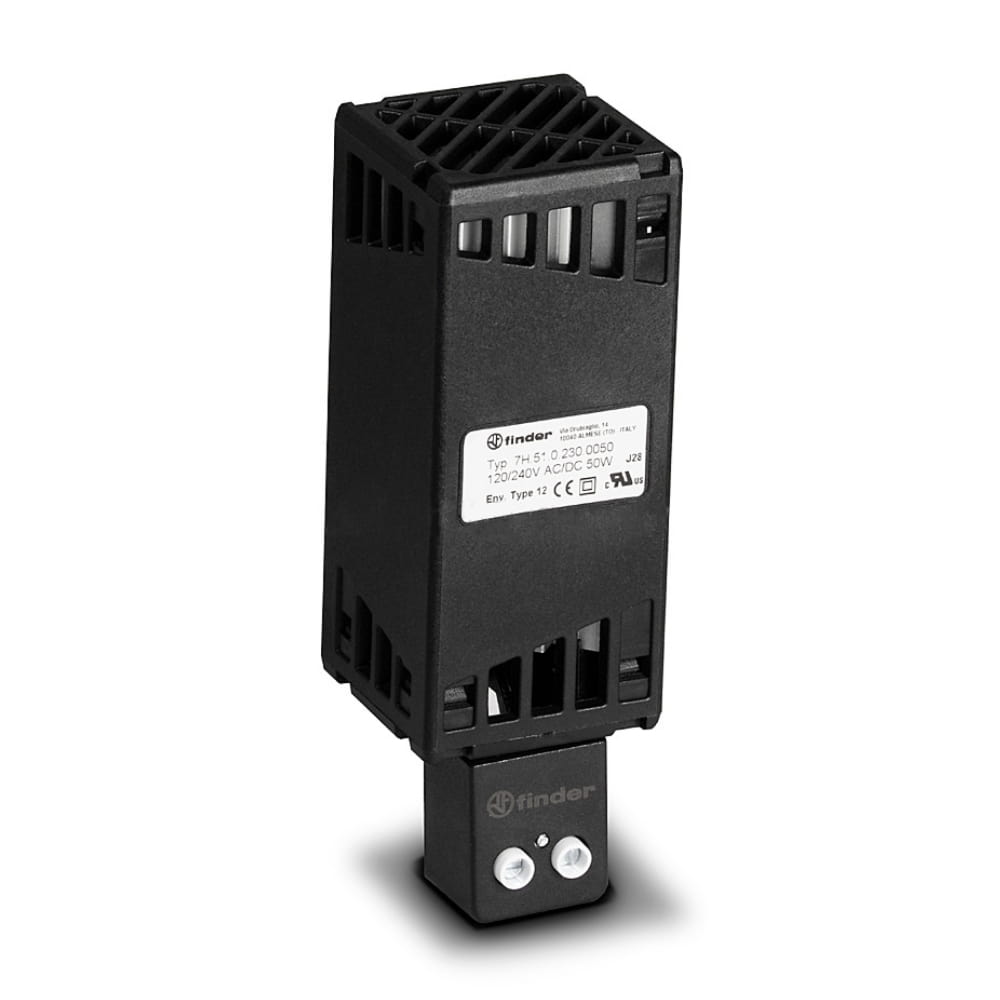

Нагреватель Finder 7H.51.0.230.0050

Артикул: 008.006.702

Производитель: Finder (Италия)

PTC нагреватель 7H.51.0.230.0050 может устанавливаться в различного рода электрооборудование для поддержания температуры выше установленного минимума и предотвращения образования конденсата. Благодаря функции саморегулирования PTC элемента устройство надежно защищено от перегрева. Для регулирования температуры нагрева в пределах установленного диапазона необходимо использовать термостат.
− Устанавливается на DIN рейку 35мм (EN60715).
− Тепловая мощность 50Вт.
− Номинальное напряжении 110...230В АС/DC.

☎ Цена по запросу

Технические характеристики

Характеристики нагревателя
Тепловая мощность при температуре окружающей среды 20°C	50 Вт
Нагревательный элемент	позистор - саморегулирующийся нагревательный элемент (PTC)
Температура поверхности (кроме верхней защитной решетки)	≤ 100 °C
Защитный корпус	пластик в соответствии с UL94 - V0, цвет черный
Характеристики питания
Номинальное напряжение питания (U_N)	110...230 В АС(50/60 Гц)/DC
Рабочий диапазон напряжения питания	88...253В АС/DC
Номинальный ток	0.20 А
Технические данные
Радиатор	алюминиевый профиль
Электрическое соединение	зажимы под винт

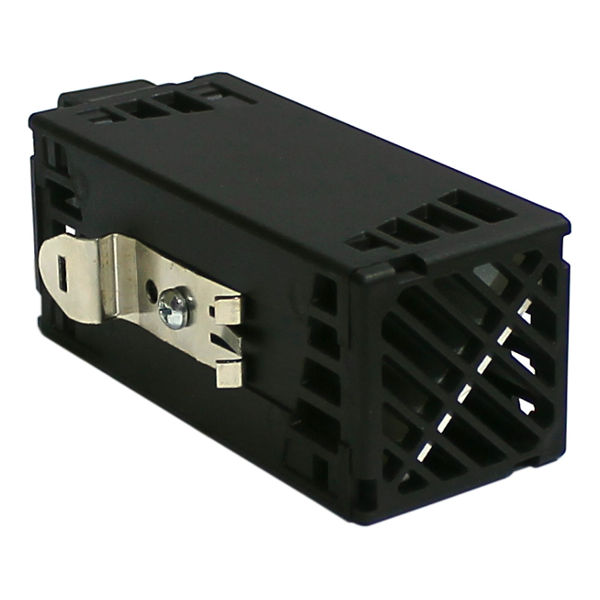

Крепление	зажим для DIN рейки 35мм
Монтажное положение	вертикальное
Температура окружающей среды	от -45°С до +50°С
Степень защиты	IP20
Подключение
Макс. размер провода (Винтовая клеммы)	многожильный: 1x1.5мм² / 1x16 AWG одножильный: 1x2.5мм² / 1x12 AWG
Момент затяжки винта	0.5 Нм

Размеры

Схема подключения

Маркировка и коды заказа электронагревателей серии 7H Finder

7H			.	51			.	0			.	230			.	0				0			5				0




																														Мощность обогревателя


																														0025 = 25 Вт
																														0050 = 50 Вт
																														0100 = 100 Вт
																														0150 = 150 Вт
																														0250 = 250 Вт
																														0400 = 400 Вт
																														Напряжение питания


																														230 = 110...230В
																														120 = 120В Только версии с вентилятором
																														230 = 230В Только версии с вентилятором
																														Версия питания


																														0 = AC (50/60 Гц)/DC
																														8 = AC (50/60 Гц) Только версии с вентилятором
																														Тип


																														51 = Щитовые электронагреватели с защитным корпусом
																														Серия

Номенклатура нагревателей Finder серии 7H

Наименование	Тепловая мощность, Вт	Исполнение	Размеры, мм	Напряжение питания
7H.51.0.230.0025	25	без вентилятора	41 х 41 х 125	110...230В АС/DC
7H.51.0.230.0050	50	без вентилятора	41 х 41 х 125	110...230В АС/DC
7H.51.0.230.0100	100	без вентилятора	63 х 70 х 138	110...230В АС/DC
7H.51.0.230.0150	150	без вентилятора	63 х 70 х 218	110...230В АС/DC
7H.51.8.120.0250	250	с вентилятором	98.7 х 67 х 88.2	120В АС
7H.51.8.230.0250	250	с вентилятором	98.7 х 67 х 88.2	230В АС
7H.51.8.120.0400	400	с вентилятором	98.7 х 67 х 88.2	120В АС
7H.51.8.230.0400	400	с вентилятором	98.7 х 67 х 88.2	230В АС
