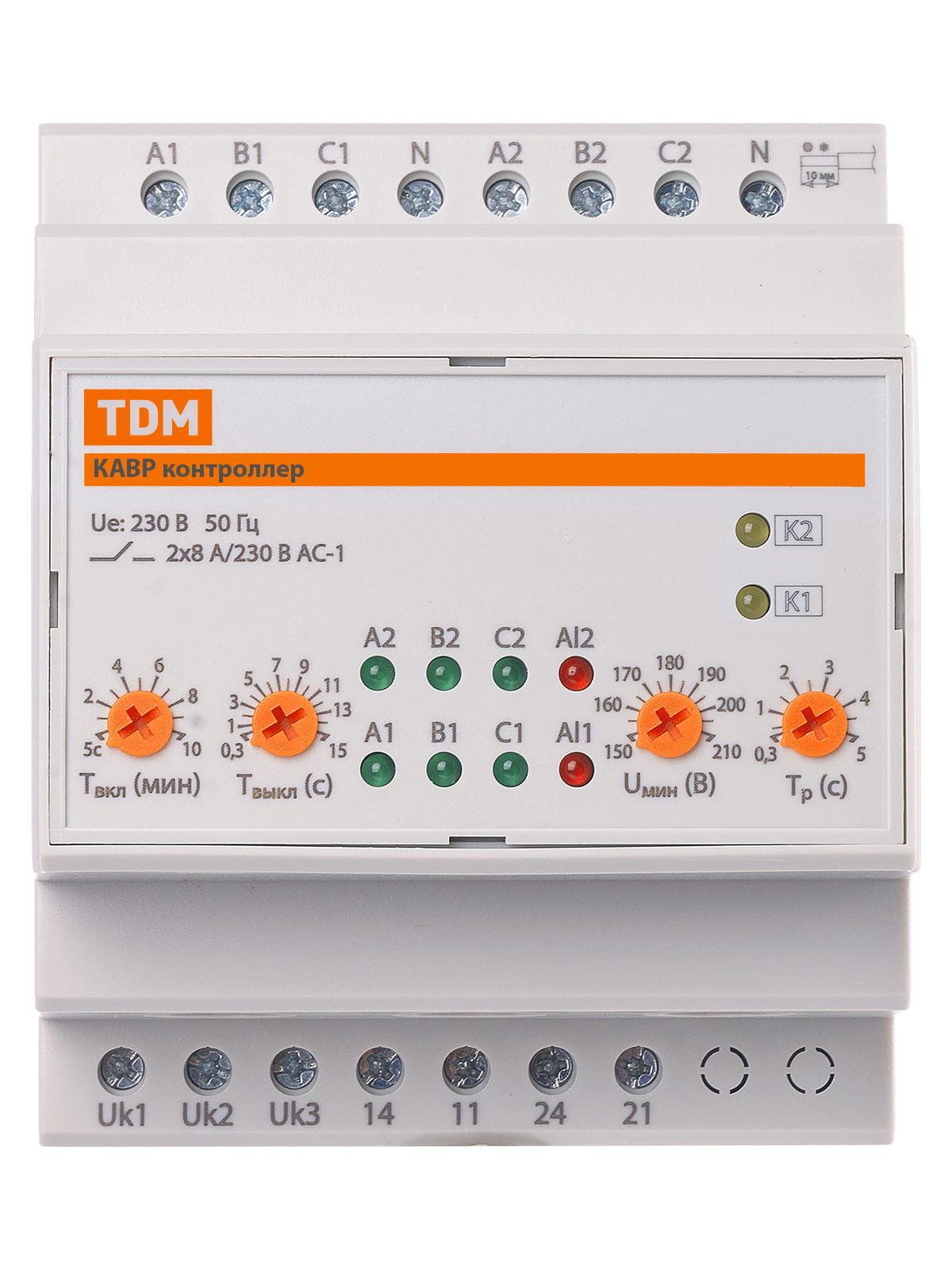

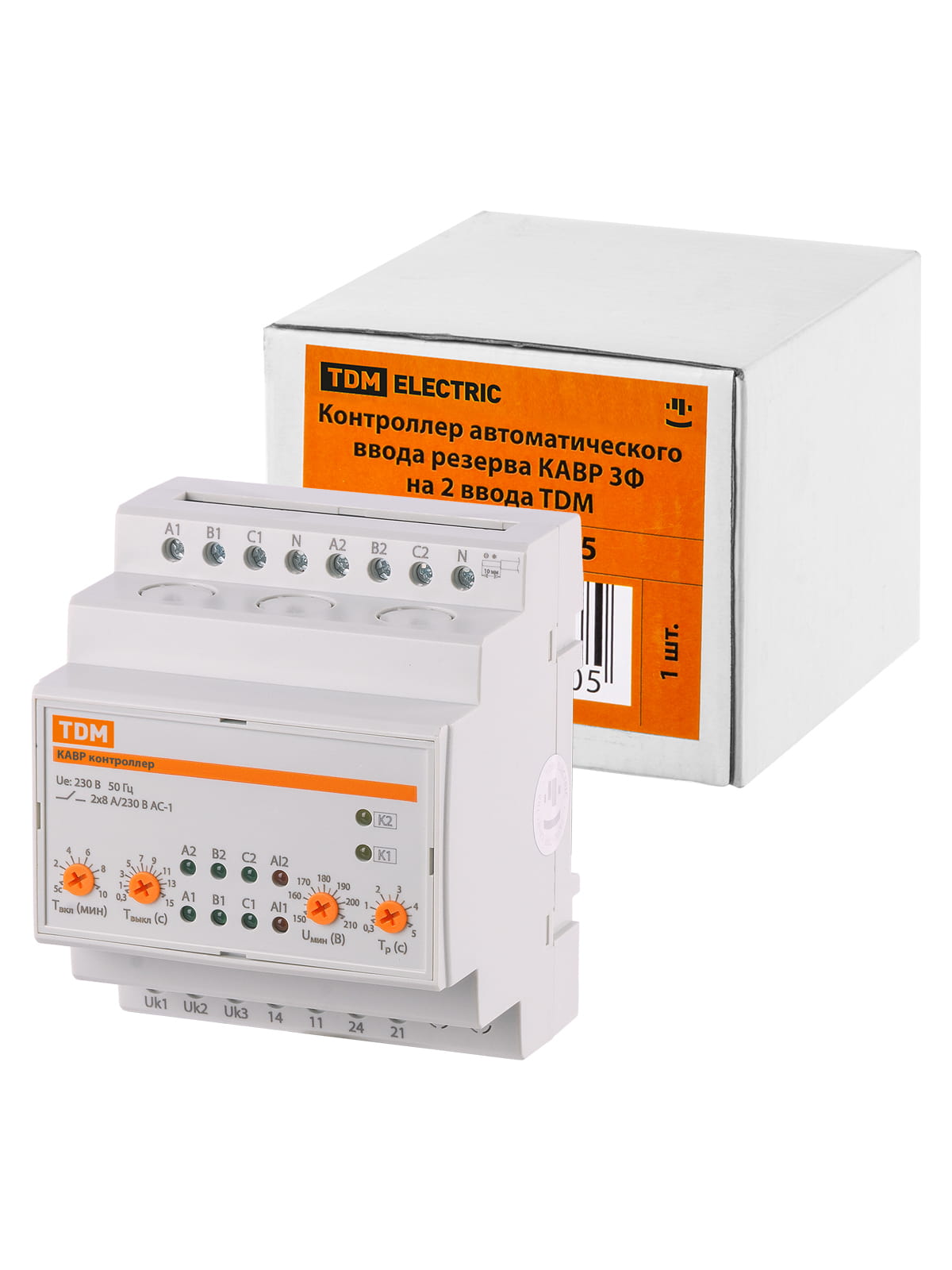

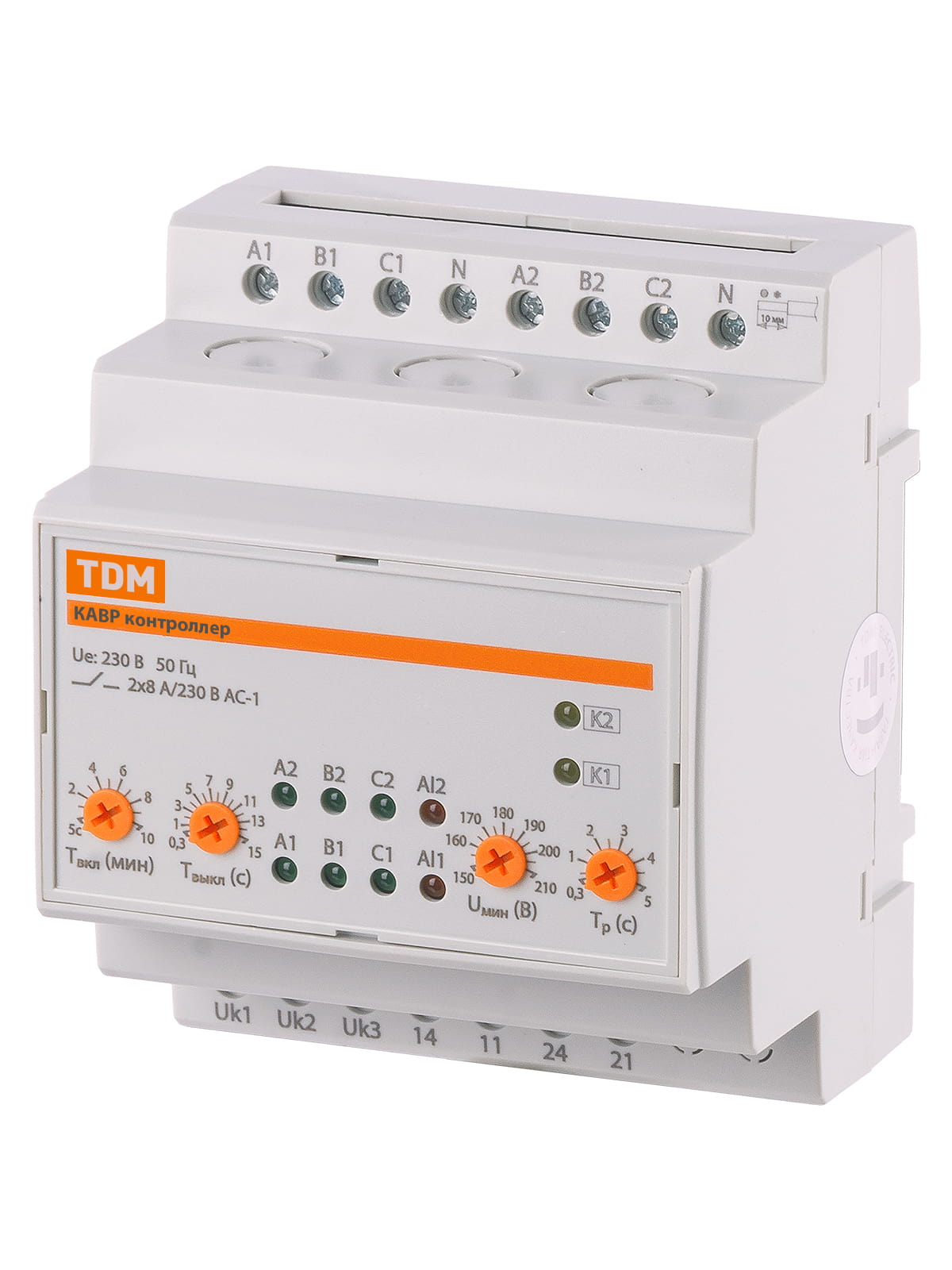

Контроллер автоматического ввода резерва КАВР 3Ф 230В АС на 2 ввода

Артикул: 004.021.080

Производитель: ТДМ

Штрихкод: 4690259643705

Контроллер автоматического ввода резерва КАВР на 2 ввода предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной отходящей к нагрузке линии. КАВР контролирует напряжение на двух 3-фазных вводах сети питания.

4 400.00 ₽

шт

Технические характеристики

Входные клеммы	N, A1, B1, C1 / N, A2, B2, C2
Выходные контакты	2 NO
Номинальное напряжение питания	230В АС
Диапазон рабочего напряжения	50-400В АС
Номинальная частота	50 Гц
Значение повышенного напряжения	270 В (фиксированное)
Значение пониженного напряжения	150-210 В
Время задержки обратного переключения	5-600 с
Время задержки выключения	0.3-15 с
Время задержки переключения/включения	0.3-5 с
Значение гистерезиса по напряжению	5 В
Напряжение асимметрии	80 В
Погрешность измерения напряжения	≤2%
Максимальный ток контактов для АС-1	8 А
Коммутационная износостойкость	10⁵циклов В/О
Механическая износостойкость	10⁶циклов В/О
Степень защиты	IP20
Высота над уровнем моря	≤2000 м
Рабочая температура	от -5 до +40 °С
Температура хранения	от -25 до +55 °С
Максимальное сечение провода	2.5 мм
Момент затяжки	0.5 Н*м
Материал корпуса	АБС-пластик
Монтаж	на DIN-рейку шириной 35мм
Код по каталогу	SQ0743-0095
