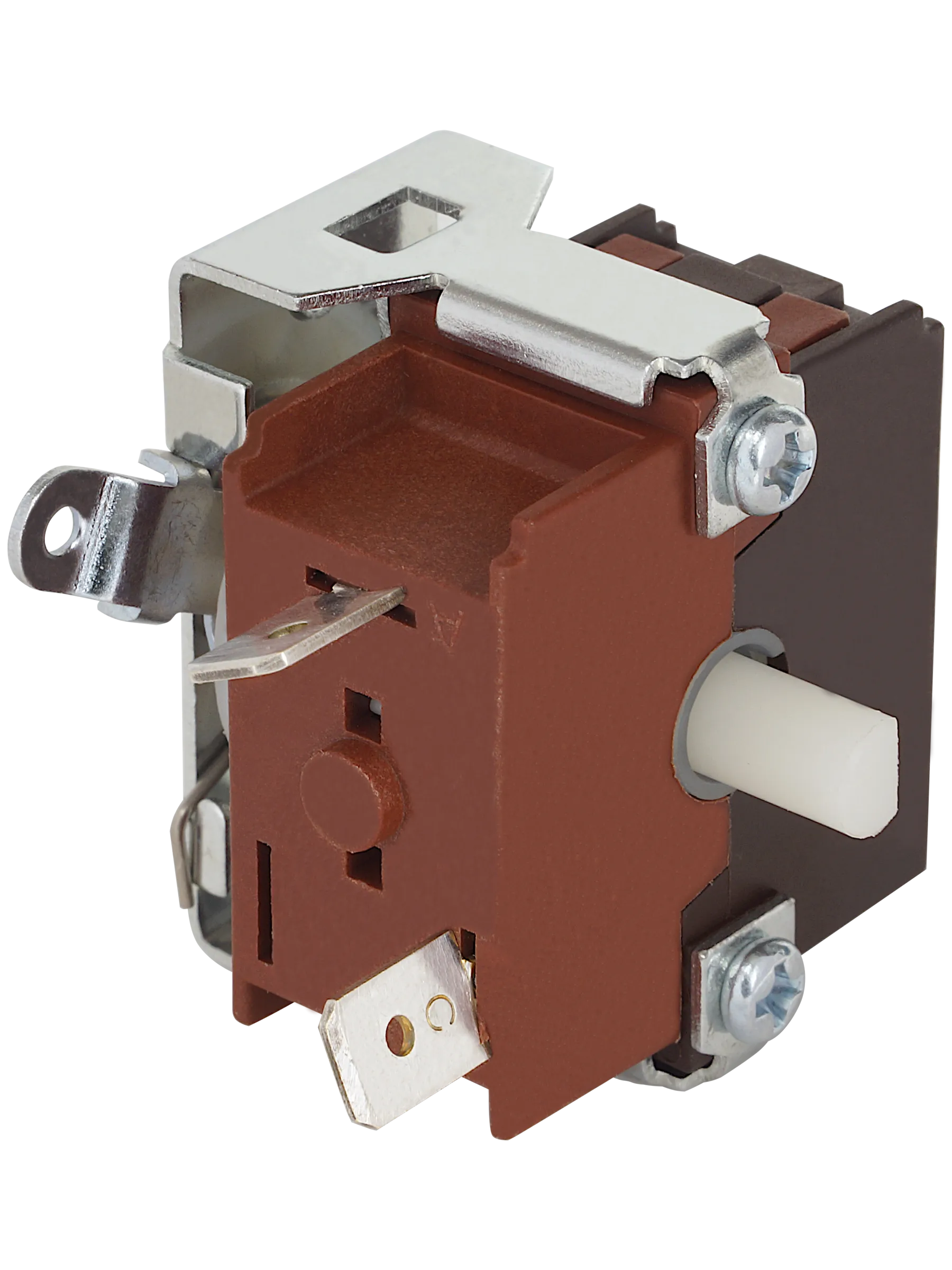

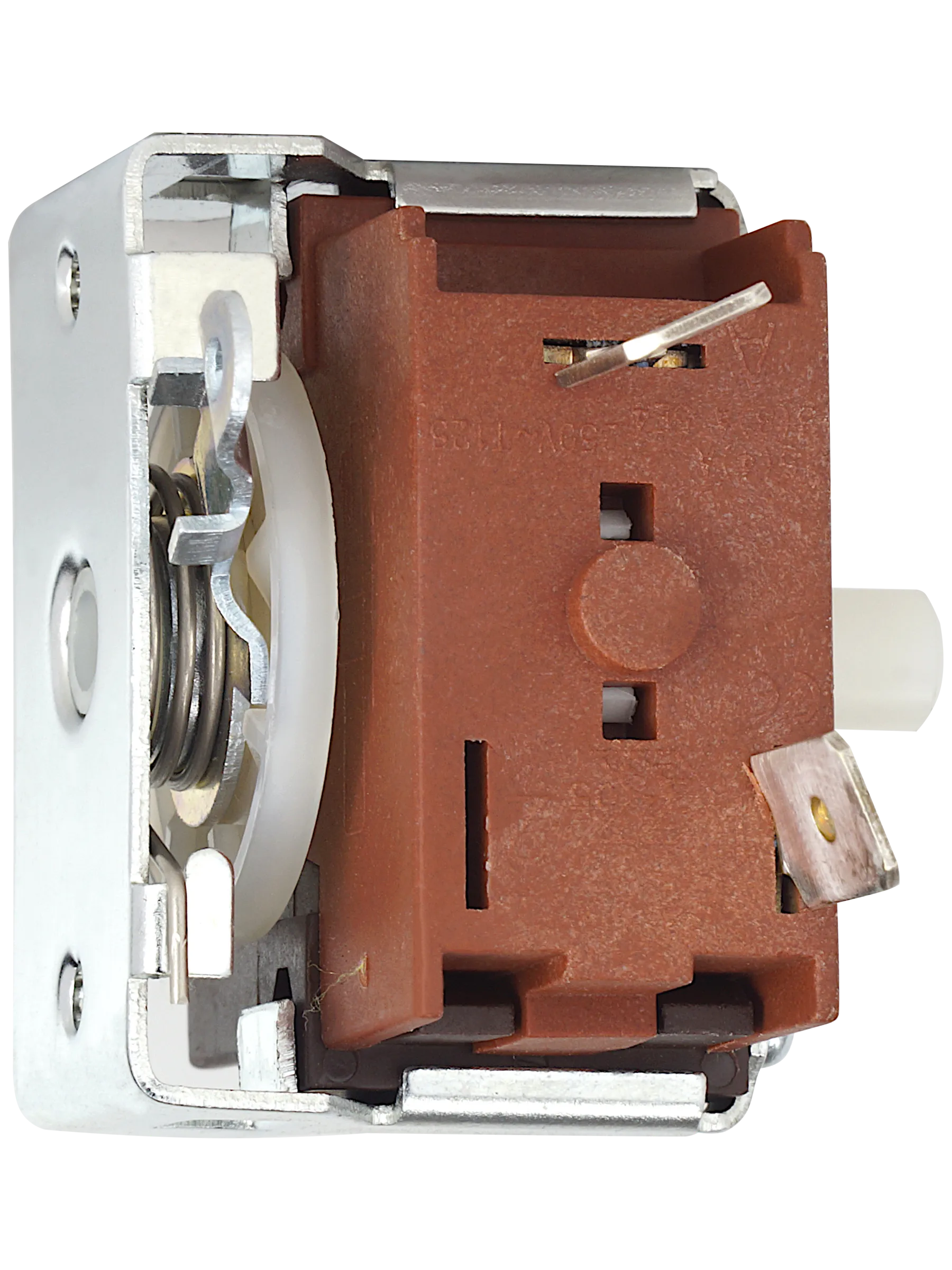

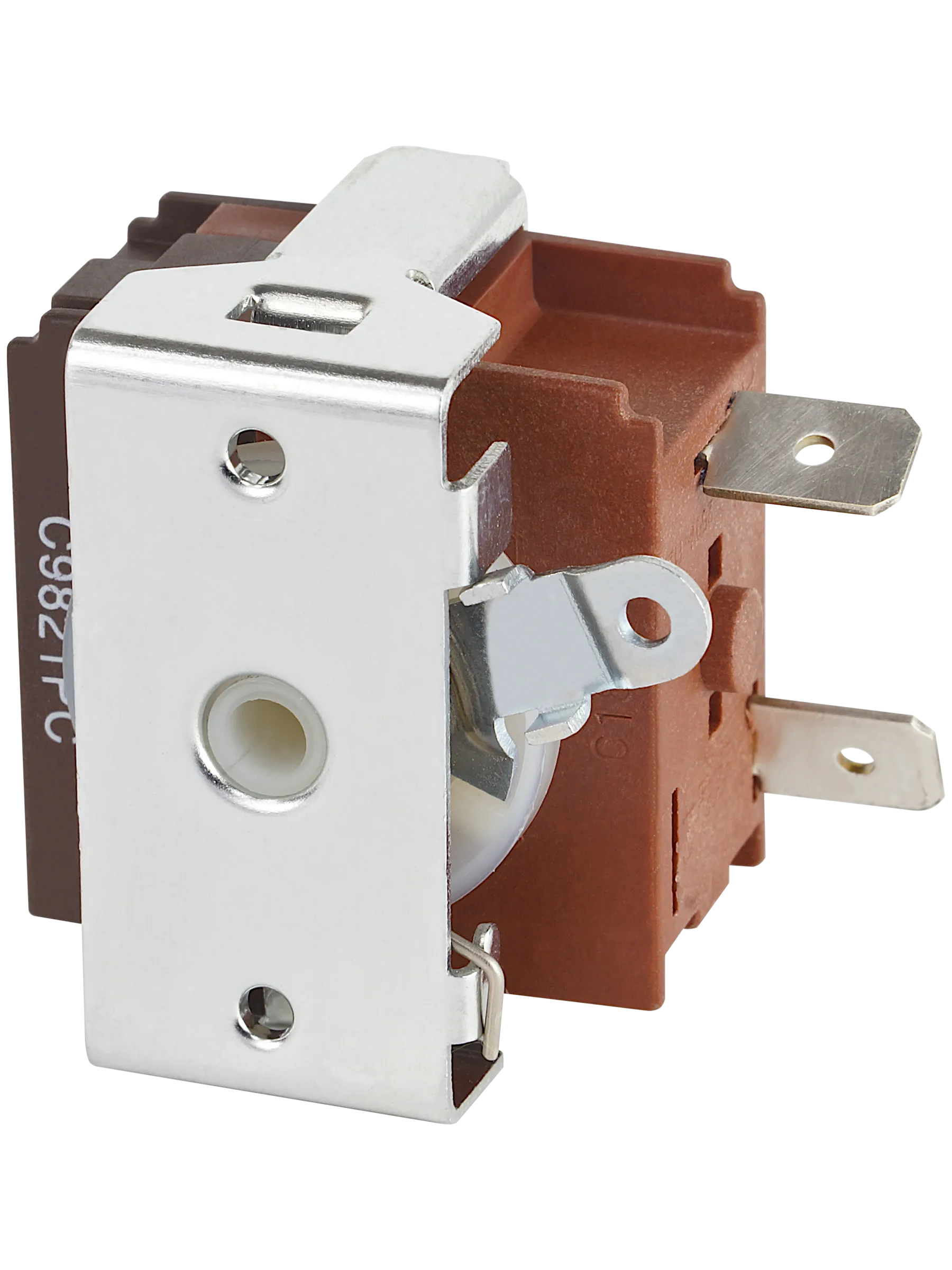

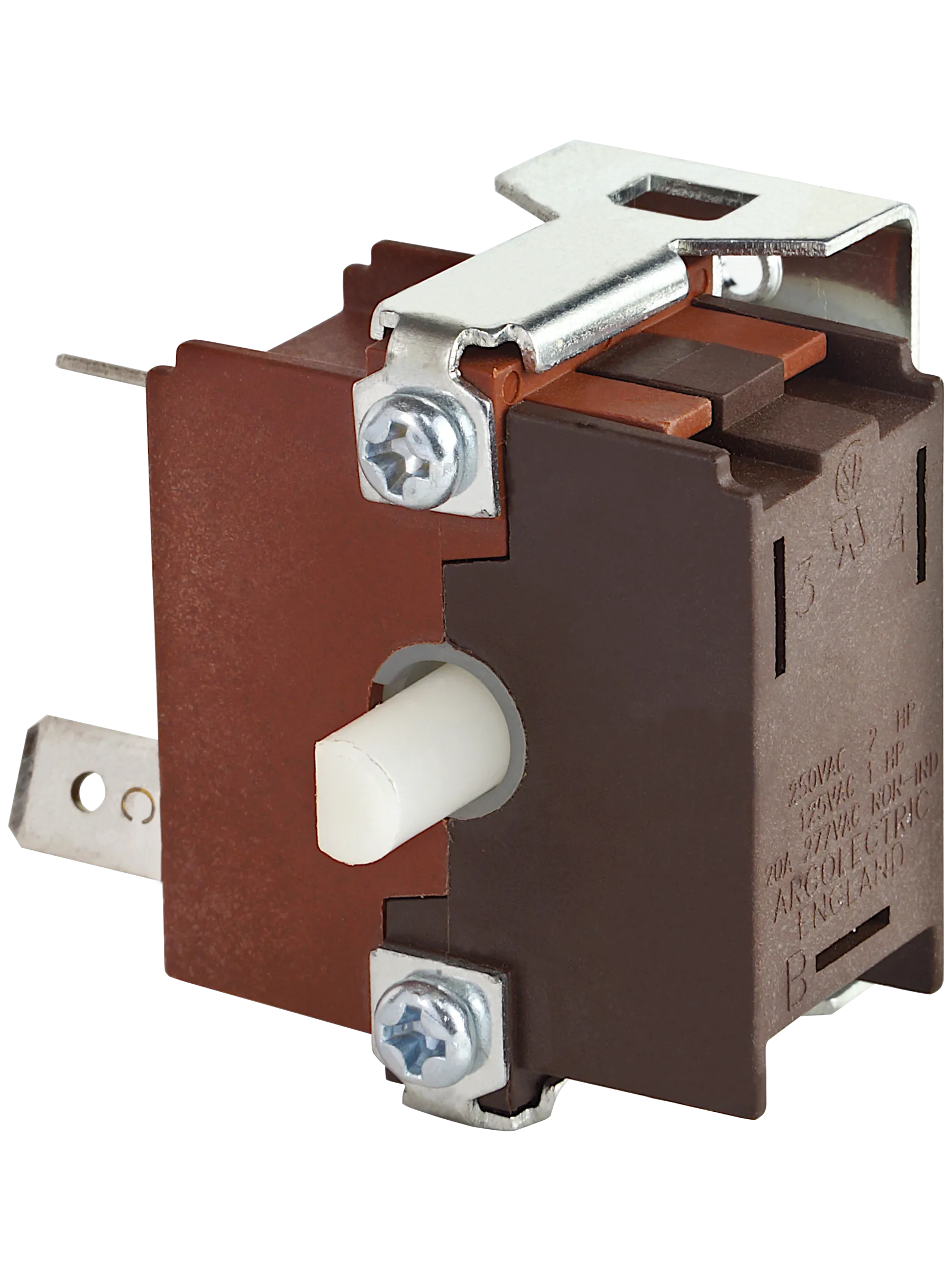

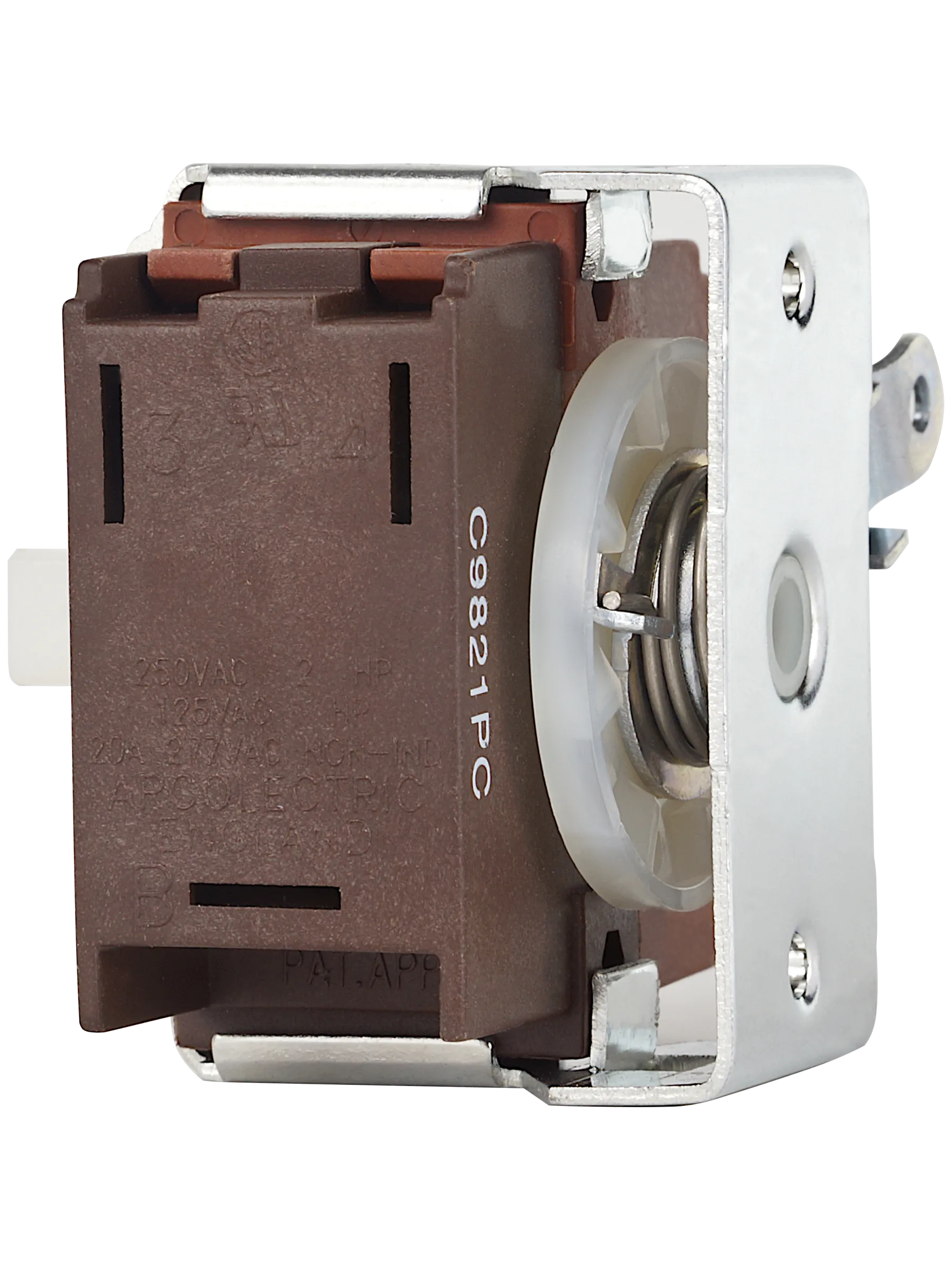

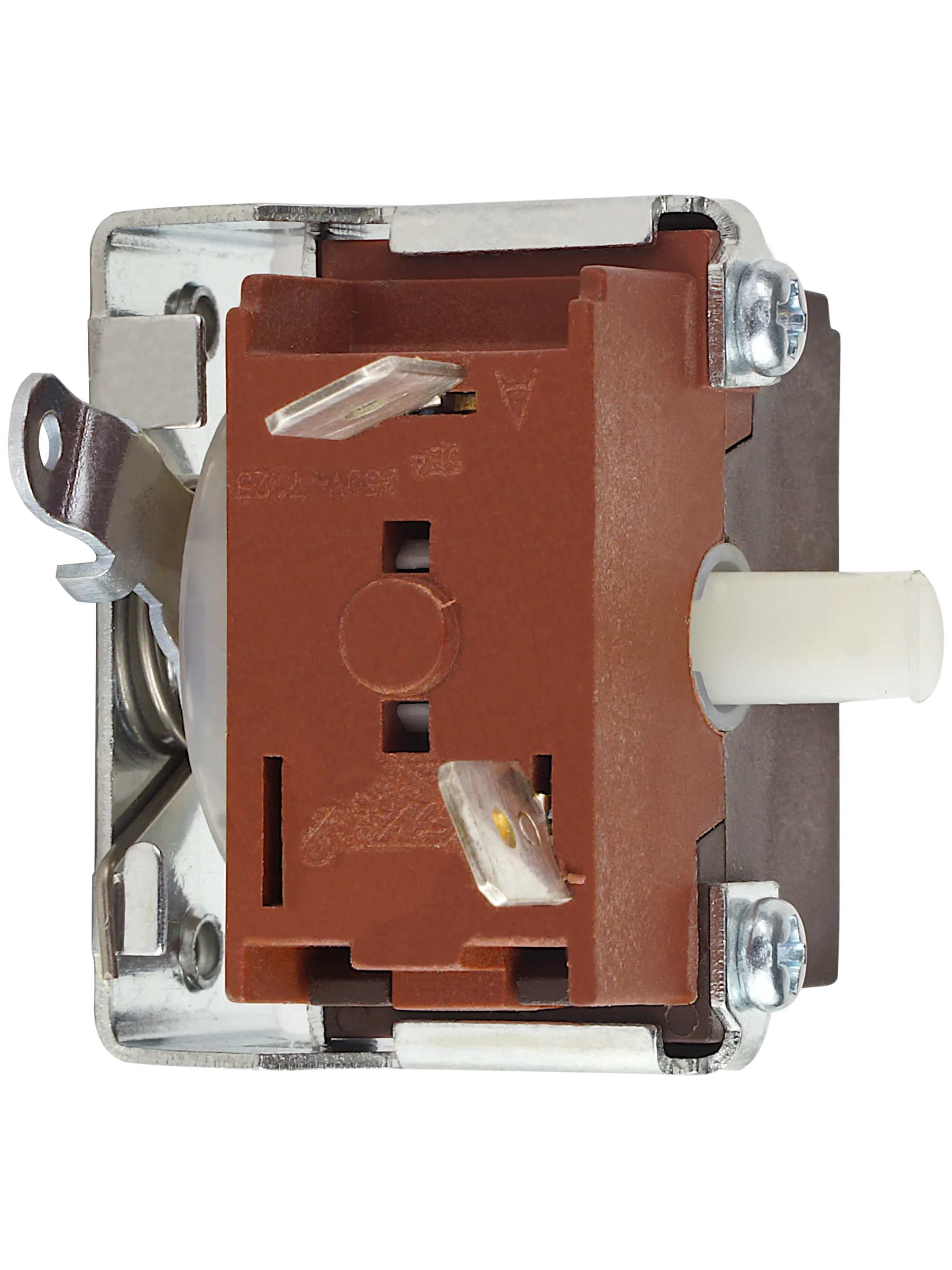

Переключатель C9821PC

Артикул: 003.104.002

Производитель: Arcolectric (Англия)

Переключатель с тяговым шнуром C9821PC соответствует классу защиты IP40. Токоведущие части переключателя выполнены из медного сплава, контакты - сплав серебра. Трехмиллиметровый зазор между разомкнутыми контактами выключателя. Корпус выполнен из материала Nylon 6.6 T125.
При заказе большой партии переключателей, возможно изготовление другой схемы переключения.

22.00 ₽ ~~38.00 ₽~~

Доступно: 457 шт

Таблица модификаций переключателя

Выводы

Серия + Кол-во позиций

Схема переключения

Исполнение корпуса и оси

2 переключающих позиции

OFF
1

PC
2 фиксирующих отверстия
монтаж переключателя серии 98

2 переключающих позиции

OFF
1+3

2 переключающих позиции

OFF
1+3
2+4
1+2+3+4

Технические параметры

Европейский сертификат ENEC05, номинальный ток
1й вариант изготовления	16(4)А 250VAC T125
2й вариант изготовления	16A 400VAC T125
3й вариант изготовления	8(8)A 250VAC T125 (50000 переключений)
Канадский (CSA)сертификат и UL сертификат
номинальный ток	20А 277VAC, 250VAC 2hp, 125VAC 1hp
Контактный зазор (кроме переключателей помеченных символом µ).	3мм
Электрический ресурс	>10000 срабатываний
Угол переключения	45°
Сопротивление изоляции	>20MOm
Диэлектрическая прочность:
между разомкнутым контактом	> 1000B
между полюсами	> 3000B
между токоведущими частями и металлом (при монтаже на металлической панели)	> 4000B

Размеры и монтаж

Маркировка и коды заказа

C			9	8				21				P				C

																				Исполнение корпуса


																				Исполнение оси переключателя


																				Программа (схема переключения)


																				Количество позиций переключения


																				Подключение
