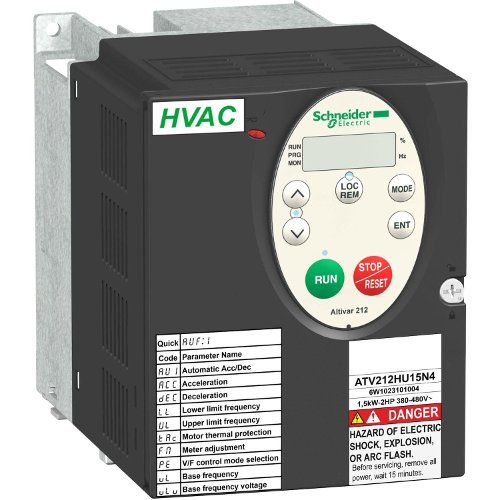

| полная мощность | 4 кВ·А в 240 В |
| предполагаемый линейный Isc | 5 кА |
| непрерывный выходной ток | 10,6 А в 230 В |
| макс. переходной ток | 11,7 А для 60 с |
| выходная частота привода | 0,5…200 Гц |
| номинальн. частота коммутации | 12 kHz |
| частота коммутации | 6...16 kHz регулируем.
12...16 kHz с понижающим коэффициентом |
| диапазон скоростей | 1…10 |
| точность скорость | +/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
| точность момента | +/- 15 % |
| переходная перегрузка по вращающему моменту | 120 % номинального крутящего момента двигателя +/- 10 % для 60 с |
| Профиль управления асинхронным электродвигателем | Отношение напряжения/частоты, 5 точки
Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f
Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)
Управление вектором потока без датчика, стандартный
Отношение напряжения/частоты, 2 точки |
| контур регулирования | Настраиваемый ПИ регулятор |
| компенсация проскальзывания вала двигателя | Автоматически при любой нагрузке
Регулируем.
Недоступно при управлении двигателем путем преобразования напряжения в частоту |
| Локальная индикация | Шина пост. тока под напряжением: 1 светодиод (Красный) |
| Выходное напряжение | ≤ напряжение питания |
| изоляция | Электрический между мощностью и управлением |
| тип кабеля | Без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 90 °C / XLPE/EPR
Без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 70 °C / PVC
С комплектом UL тип 1: 3 провод (-а)кабель UL 508 в 40 °C, медь 75 °C / PVC |
| электрическое соединение | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2,5 мм² / AWG 14
L1/R, L2/S, L3/T: зажим 6 мм² / AWG 10 |
| момент затяжки | 1,3 Н-м, 11,5 фунт•дюйм (L1/R, L2/S, L3/T)
0,6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| питание | Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, < 10 А, тип защиты: защита от перегрузки и короткого замыкания
Внутреннее питание: 24 В пост. ток (21…27 В), < 200 А, тип защиты: защита от перегрузки и короткого замыкания |
| количество аналоговых входов | 2 |
| Тип подключения | VIA напряжение, устанавливаемое переключателем: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит
VIB задаваем. напряжение: 0...10 V пост. ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит
VIB конфигурируем. датчик PTC: 0...6 датчиков, полное сопротивление: 1500 Ом
VIA ток, устанавливаемый переключателем: 0...20 mA, полное сопротивление: 250 Ом, разрешение 10 бит |
| длительность выборки | 2 мс +/- 0,5 мс F дискретный
2 мс +/- 0,5 мс R дискретный
2 мс +/- 0,5 мс RES дискретный
3,5 мс +/- 0,5 мс VIA аналоговых входа
22 мс +/- 0,5 мс VIB аналоговых входа |
| время срабатывания | FM 2 ms, допуск +/- 0,5 мс для аналоговый выход(ы)
FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
RY, RC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) |
| точность | +/- 0,6 % (VIA) для изменения температуры 60 °C
+/- 0,6 % (VIB) для изменения температуры 60 °C
+/- 1 % (FM) для изменения температуры 60 °C |
| ошибка линеаризации | VIA: +/- 0,15 % макс. значения для вход
VIB: +/- 0,15 % макс. значения для вход
FM: +/- 0,2 % для выход |
| количество аналоговых выходов | 1 |
| тип аналогового выхода | FM напряжение, устанавливаемое переключателем 0...10 V пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит
FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разрешение 10 бит |
| количество дискретных выходов | 2 |
| тип дискретного выхода | Задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы
Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы
Задаваем. релейная логика: (RY, RC) нет - 100000 циклы |
| минимальный коммутируемый ток | 3 мА в 24 В пост. ток для задаваем. релейная логика |
| макс. коммутируемый ток | 5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)
5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)
2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R) |
| тип дискретного входа | F программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
R программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
RES программируемый 24 V пост. Тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом |
| тип дискретных входов | Положительная логика (источник) (F, R, RES), ≤ 5 В (состояние 0), >= 11 В (состояние 1)
Отрицательная логика («приемник») (F, R, RES), >= 16 В (состояние 0), ≤ 10 В (состояние 1) |
| программы ускорения и замедления | Автоматически, исходя из нагрузки
Линейн., задается отдельно, от 0,01 до 3200 с |
| торможение до остановки | Подачей пост. тока |
| тип защиты | Защита от перегрева: привод
Ступень тепловой мощности: привод
Короткое замыкание между фазами двигателя: привод
Исчезновение фазы на входе: привод
Сверхток между выходной фазой и землей: привод
Перенапряжение на шине пост. тока: привод
Откл. в цепи управления: привод
От превышения предельной скорости: привод
Повышенное и пониженное напряжение линии питания: привод
Повышенное напряжение питания: привод
От исчезновения фазы на входе: привод
Тепловая защита: двигатель
Исчезновение фазы двигателя: двигатель
С датчиками с положительным температурным коэффициентом: двигатель |
| Электрическая прочность изоляции | 2830 В постоянный ток между зажимами заземления и питания
4230 В постоянный ток между зажимами управления и питания |
| сопротивление изоляции | >= 1 МОм 500 В пост. тока в течение 1 минуты |
| разрешение по частоте | Дисплейный блок: 0,1 Гц
Аналоговый вход: 0,024/50 Гц |
| Протокол порта обмена данными | APOGEE FLN
Modbus
LonWorks
METASYS N2
BACnet |
| Тип соединителя | 1 RJ45
1 Открытый стиль |
| Физический интерфейс | 2-проводн. RS 485 |
| кадр передачи | RTU |
| Скорость передачи | 9600 бит/с или 19200 бит/с |
| формат данных | 8 бит, 1 стоповый бит, чет/нечет или без проверки на четность |
| тип смещения | Нет импеданса |
| кол-во адресов | 1…247 |
| Служба обмена данными | Тайм-аут задается в диапазоне от 0,1 до 100 с
Запрещаемый контроль
Идентификатор устройства считывания (43)
Регистр временного хранения считывания (03), макс. 2 слова
Составные регистры записи (16) максимум 2 слова
Одиночный регистр записи (06) |
| опциональная карта | Коммуникационная карта для LonWorks |
| Рабочее положение | Вертикальный +/- 10 градусов |
| Ширина | 107 мм |
| Высота | 143 мм |
| Глубина | 150 мм |
| Вес нетто | 1,8 кг |
| Рассеиваемая мощность, Вт | 120 Вт |
| air flow | 41 м³/ч |
| специальное применение | HVAC |
| степень защиты IP | IP21 |
| Variable speed drive application selection | Спиральный компрессор Здания - ОВК (обогрев, вентиляция, кондиционирование)
Вентилятор Здания - ОВК (обогрев, вентиляция, кондиционирование)
Насос Здания - ОВК (обогрев, вентиляция, кондиционирование) |
| Motor power range AC-3 | 2,2…3 кВт в 200…240 В 3 фазы |
| Тип пускателя | Variable speed drive |
