Капиллярный термостат RT101 017-500366

  • Артикул: 010.004.217

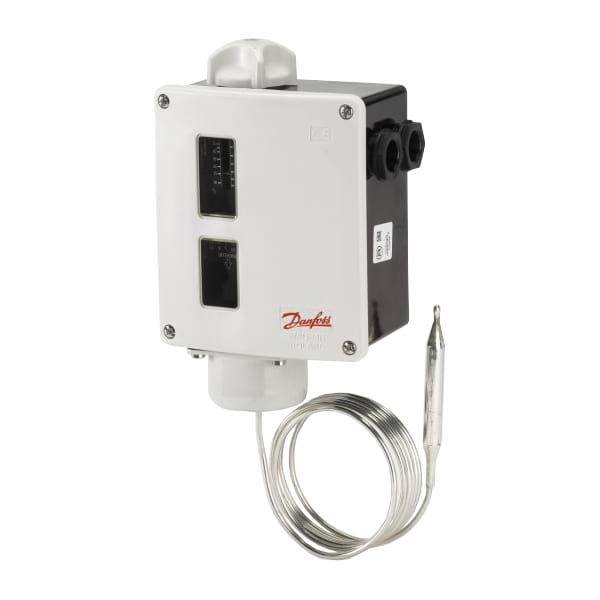

Капиллярный термостат RT101 017-500366
Производитель: Danfoss
Штрихкод: 5702423119448
Термостаты RT применяются в промышленных установках для регулирования и поддержания температуры. Термостат RT101, c автоматическим сбросом и с дистанционным (капиллярным) датчиком, имеет диапазон регулирования +25°С...+90°С. Класс защиты корпуса IP66.
22 539.85 ₽
 шт

Технические параметры

Вариант упаковкиГрупповая упаковка
Готовый к эксплуатацииКонтактные системы
Группа продуктовРеле и термостаты
Диапазон температур [°C] [Max]90 °C
Диапазон температур [°C] [Min]25 °C
Диапазон температуры [°F] [макс.]194 °F
Диапазон температуры [°F] [мин.]77 °F
Диапазон температуры окружающей среды [°C], [Max]70 °C
Диапазон температуры окружающей среды [°C], [Min]-50 °C
Диапазон температуры окружающей среды [°F], [макс.]158 °F
Диапазон температуры окружающей среды [°F], [мин.]-58 °F
Дифференциал при макс. значении диапазона [°C] [макс.]20 °C
Дифференциал при макс. значении диапазона [°C] [мин.]3.5 °C
Дифференциал при мин. значении диапазона [°C] [макс.]10 °C
Дифференциал при мин. значении диапазона [°C] [мин.]2.4 °C
Дифференциальный типРегулируемый
Длина капиллярной трубки [мм]2000 mm
Длина части капиллярной трубки [дюймы]78 3/4 in
Дополнительные принадлежности для изделияДополнительные аксессуары для переключателей
Допустимая нагрузкаAC15=3 A, 400 V, AC1=10 A, 400 V, DC13=12 W, 220 V, AC3=4 A, 400 V, LR=28 A, 400 V
Идентичный продукт017-150066
Количество в упаковке15 pc
Контакт функциональныйSPDT
Макс. температура датчика [°C]300 °C
Макс. температура датчика [°F]572 °F
Мин. длина гильзы датчика [дюймы]4 13/32 in
Мин. длина гильзы датчика [мм]112 mm
Название продуктаТермостат
Название семейства изделийТермостат RT
Оборудование
Описание продуктаТермостат
СбросАвтоматич.
СертификацияBV, CCC, CE, DNV, EAC, GL, LVD, NKK, PZH, RMRS, RoHS, Ограничения на использование опасных веществ (RoHS), Китай, TYSK, CMIM, LLC CDC EURO-TYSK
Стандарт. эл. соед.DIN 40430
Стандарт. электр. спецификацияEN 60947-4/-5
Степень защиты, IPIP66
ТипRT101
Тип датчикаВыносной термобаллон
Тип заправкиПоглощение
Тип электрического соединения2xPg 13.5
Типоразмер датчика (диаметр x длина) [дюймы]3/8 x 3 1/8 in
Типоразмер датчика (диаметр x длина) [мм]9.5 x 80 mm
Характеристики проводки по EN 60947Гибк., с обжимными кольцами: 0,2–1,5 мм2, Гибк., без обжимных колец: 0,2–2,5 мм2, Одножильный/многожильный: 0,2–2,5 мм2
Электрические соед. Вн./Наруж.Наружн.
Электрические характеристики по EN 60947Степень загрязнения: 3, Номинальное импульсное напряжение: 4 кВ, Защита от короткого замыкания, плавкий предохранитель: 10 A
Электрическое соединениеКабельный ввод с резьбой

Габаритные размеры

Размеры термостата RTРазмеры капилляра RT

Номенклатура термостатов серии RT

Тип Код по каталогу Danfoss Тип заполнителя датчика Тип чувств. эл-та Диапазон регулирования, °С Дифференциал нижн., °С Дифференциал верхн., °С t чувств. эл-та, °С max Блокировка Длина капилляра, м
RT 2 017-500866 B т/бал. -25…+15 5…18 6…20 150 авт. 2
RT 3 017-501466 A т/бал. -25…+15 2,8…10 1…4 150 авт. 2
RT 3 017-501666 A т/бал. -25…+15 2,8…10 1…4 150 авт. 5
RT 3 017-501766 A т/бал. -25…+15 2,8…10 1…4 150 авт. 8
RT 4 017-503666 A комн. -5…+30 1,5…7 1,2…4 75 авт. -
RT 4 017-5037661 A комн. -5…+30 1,5…7 1,2…4 75 авт. -
RT 7 017-505366 B т/бал. -25…+15 2…10 2,5…14 150 авт. 2
RT 7 017-505566 B т/бал. -25…+15 2…10 2,5…14 150 авт. 5
RT 7 017-505666 B т/бал. -25…+15 2…10 2,5…14 150 авт. 8
RT 8 017-506366 B т/бал. -20…+12 1,5…7 1,5…7 145 авт. 2
RT 9 017-506666 A т/бал. -45…-15 2,2…10 1…4,5 150 авт. 2
RT 11 017-508366 A комн. -30…0 1,5…6 1…3 66 авт. -
RT 12 017-508966 B т/бал. -5…+10 1…3,5 1…3 65 авт. 2
RT 13 017-509766 A т/бал. -30…0 1,5…6 1…3 150 авт. 2
RT 14 017-509966 B т/бал. -5…+30 2…8 2…10 150 авт. 2
RT 14 017-510066 B т/бал. -5…+30 2…8 2…10 150 авт. 3
RT 14 017-510166 B т/бал. -5…+30 2…8 2…10 150 авт. 5
RT 14 017-510266 B т/бал. -5…+30 2…8 2…10 150 авт. 8
RT 14 017-510366 B т/бал. -5…+30 2…8 2…10 150 авт. 10
RT 15 017-511566 B т/бал. +8…+32 1,6…8 1,6…8 150 авт. 2
RT 17 017-511766 A комн. -50…-15 2,2…7 1,5…5 100 авт. -
RT 23 017-527866 B т/бал. +5…+22 1,1…3 1…3 85 авт. 2
RT 26 017-518066 B т/бал. -5…+50 2…9 3…19 150 авт. 2
RT 34 017-511866 B комн. -25…+15 2…10 2…12 100 авт. -
RT 101 017-500366 B т/бал. +25…+90 2,4…10 3,5…20 300 авт. 2
RT101 017-500466 B т/бал. +25…+90 2,4…10 3,5…20 300 руч. 2
RT 101 017-500566 B т/бал. +25…+90 2,4…10 3,5…20 300 авт. 2
RT 101 017-500666 B т/бал. +25…+90 2,4…10 3,5…20 300 авт. 3
RT 101 017-502266 B т/бал. +25…+90 2,4…10 3,5…20 300 авт. 5
RT 101 017-502366 B т/бал. +25…+90 2,4…10 3,5…20 300 руч. 5
RT 101 017-502466 B т/бал. +25…+90 2,4…10 3,5…20 300 авт. 8
RT 101 017-502566 B т/бал. +25…+90 2,4…10 3,5…20 300 авт. 10
RT 102 017-514766 B капил. +25…+90 2,4…10 3,5…20 300 авт. 2
RT 103 017-515566 A комн. +10…+45 1,3…7 1…5 100 авт. -
RT 106 017-504866 С т/бал. +20…+90 4…20 2…7 120 авт. 2
RT 106 017-504966 С т/бал. +20…+90 4…20 2…7 120 авт. 2
RT 106 017-505166 С т/бал. +20…+90 4…20 2…7 120 авт. 3
RT 106 017-505066 С т/бал. +20…+90 4…20 2…7 120 авт. 5
RT 107 017-513566 С т/бал. +70…+150 6…25 1,8…8 215 авт. 2
RT 107 017-513666 С т/бал. +70…+150 6…25 1,8…8 215 руч. 2
RT 107 017-513766 С т/бал. +70…+150 6…25 1,8…8 215 авт. 2
RT 107 017-513966 С т/бал. +70…+150 6…25 1,8…8 215 авт. 3
RT 107 017-514066 С т/бал. +70…+150 6…25 1,8…8 215 авт. 5
RT 107 017-514166 С т/бал. +70…+150 6…25 1,8…8 215 руч. 5
RT 107 017-514366 С т/бал. +70…+150 6…25 1,8…8 215 авт. 5
RT 107 017-514466 С т/бал. +70…+150 6…25 1,8…8 215 авт. 8
RT 107 017-514566 С т/бал. +70…+150 6…25 1,8…8 215 авт. 10
RT 108 017-506066 B т/бал. +30…+140 5…20 4…14 220 авт. 2
RT 115 017-5197662 B комн. +10…+35 )4 )4 92 авт. -
RT 115 017-5198663 B комн. +10…+35 )4 )4 92 авт. -
RT 120 017-5205665 С т/бал. +120…+215 7…30 1,8…9 260 авт. 2
RT 120 017-5211665 С т/бал. +120…+215 7…30 1,8…9 260 руч. 2
RT 120 017-5206665 С т/бал. +120…+215 7…30 1,8…9 260 авт. 5
RT 120 017-5207665 С т/бал. +120…+215 7…30 1,8…9 260 авт. 8
RT 120 017-520866 С т/бал. +120…+215 7…30 1,8…9 260 авт. 2
RT 120 017-5214666 С т/бал. +120…+215 7…30 1,8…9 260 руч. 2
RT 120 017-520966 С т/бал. +120…+215 7…30 1,8…9 260 авт. 5
RT 123 017-522066 С т/бал. +150…+250 6,5…30 1,8…9 300 авт. 2
RT 123 017-522466 С т/бал. +150…+250 6,5…30 1,8…9 300 руч. 2
RT 123 017-522266 С т/бал. +150…+250 6,5…30 1,8…9 300 авт. 5
RT 124 017-522766 С т/бал. +200…+300 5…25 2,5…10 350 авт. 2
RT 124 017-523166 С т/бал. +200…+300 5…25 2,5…10 350 руч. 2
RT 124 017-522966 С т/бал. +200…+300 5…25 2,5…10 350 авт. 5
RT 140 017-523666 B дат.воз. +10…+45 1,8…8 2,5…11 240 авт. 2
RT 141 017-524166 B дат.воз. +40…+80 1,9…9 2,5…17 250 авт. 2

Типы наполнителя чувствительного элемента:
А: с парообразным наполнителем – если датчик расположить в более прохладном месте, чем термостат, то температура окружающего воздуха не будет оказывать никакого влияния на точность регулирования.
В: с адсорбционным наполнителем.
С: с жидким наполнителем - если датчик расположить в более теплом месте помещения, чем термостат, то температура окружающего воздуха не будет оказывать никого влияния на точность регулирования.

Типы чувствительного элемента:

- Выносной термобаллон
- Комнатный датчик
- Датчик капиллярной трубки
- Выносной датчик воздуховода

1- сильфон с элементом уменьшающим тепловой дифференциал, применяется на напряжение 220 В.
2- можно использовать на напряжение 220В и 380В.
3- можно использовать на напряжение 220В.
4- термостат для вентиляционных систем.
5- с неоновой лампочкой, подсоединенной к клемме 4.
6- с защитным колпачком.
