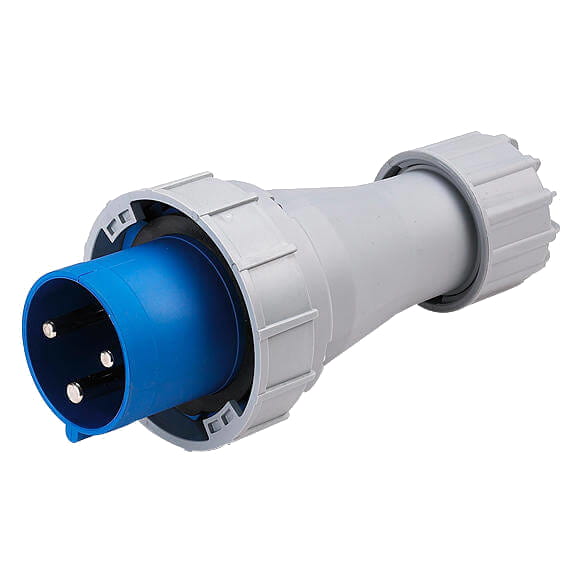

Вилка кабельная 033-6 IP67

Артикул: 007.005.107

Производитель: PCE

Силовые вилки 033-6 2P+E 63А 230В предназначены для использования мобильным и стационарным электрооборудованием с подключением к однофазным электросетям.
Степень защиты IP67, водонепроницаемое исполнение.
Материал корпуса - PA6.
Материал контактов - латунь.

☎ Цена по запросу

Технические параметры

Исполнение контактов	2P+E
Номинальный рабочий ток	63 А
Номинальное напряжение	230В ~
Сечение подсоединяемого кабеля	6-16мм²
Положение заземляющего контакта	6h
Материал контактов	латунь
Материал корпуса	PA6
Степень защиты	IP67
Стандарт	CEE

Размеры

Материал:
Корпус вилки изготовлен из пластмассы Polyamide 6. Основные характеристики этого материала:

ударопрочность;
хорошие изоляционные свойства;
износостойкость;
сопротивление к химическим воздействиям;
стойкость против атмосферных воздействий;
не содержит в составе кадмия и галогенов.

Контакты:
Контакты изготовлены из медно-цинкового сплава. Основные параметры:

высокая электропроводимость - 15м/(Ом·мм²);
высокая коррозостойкость. Область применения: промышленная атмосфера, сельское хозяйство и т.д.;
контакты с никелевым покрытием с повышенной коррозостойкостью к морской воде, пару, сероводороду, маслу.

Температура эксплуатации:
Номинальная температура эксплуатации: -25°C ÷ +40°C.
Возможно изготовление изделия под заказ, если вам требуется другой температурный диапазон.

Маркировка и коды заказа

0	3				3			−	4				v

																	Материал контактов


																	медно-цинковый сплав; v - никелированные контакты
																	Положение контакта заземления


																	2, 4, 6, 7, 9, 10 (см. ниже)
																	Количество контактов


																	3, 4, 5
																	Номинальный ток


																	3 - 63 ампера 4 - 125 ампер

Номенклатура вилок серии "Power Twist", IP67

Номинальный ток	Кол-во контактов	110V~ 50/60Hz 4h	230V~ 50/60Hz 3p=6h 4p+5p=9h	400V~ 50/60Hz 3p=9h 4p+5p=6h	400V~ 50/60Hz 7h	>50-500V~ 100-300Hz 10h	>50-500V~ 301-350Hz 2h
63	3	033-4	033-6	033-9	033-7	033-10	033-2
63	3	033-4v	033-6v	033-9v	033-7v	033-10v	033-2v
63	4	034-4	034-9	034-6	034-7	034-10	034-2
63	4	034-4v	034-9v	034-6v	034-7v	034-10v	034-2v
63	5	035-4	035-9	035-6	035-7	035-10	035-2
63	5	035-4v	035-9v	035-6v	035-7v	035-10v	035-2v

Размеры

Контактов	63 ампер			125 ампера
Контактов	3	4	5	3	4	5
a, мм	257	257	257	270	270	270
b, мм	114	114	114	131	131	131
ØK, мм	14,5-36	14,5-36	14,5-36	22,5-50	22,5-50	22,5-50
SW, мм	61	61	61	81	81	81
Вес, г	570	617	666	956	1064	1169

Положение заземляющего контакта и цвета корпуса в зависимости от рабочих напряжений

Примеры позиции заземляющего контакта. Вид спереди вилки

5p - 5 полюсов (контактов)
6h - положение PE контакта 6 часов
pce-5p-6h

4p - 4 полюса (контактов)
9h - положение PE контакта 9 часов
pce-4p-9h
