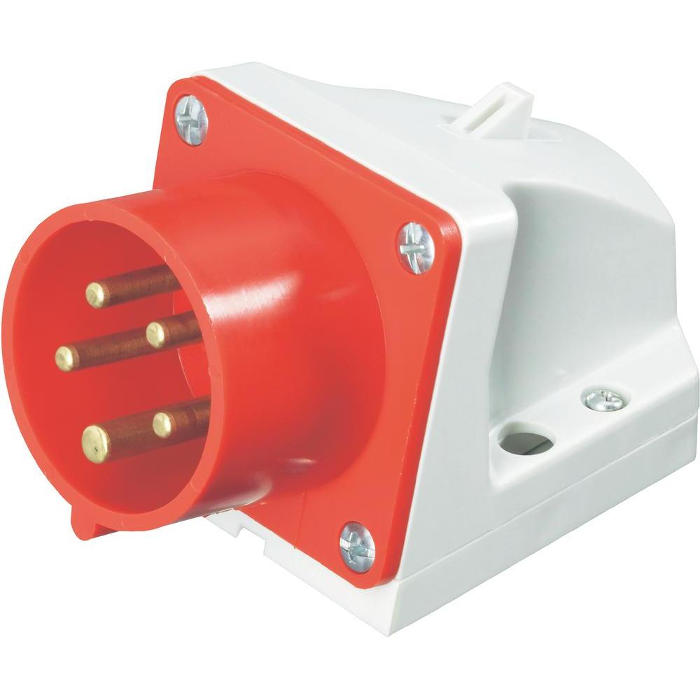

Вилка наружной установки 525-6 IP44

Артикул: 007.003.035

Производитель: PCE

Вилки наружной установки 525-6 3P+N+E 32А 400В предназначены для подключения стационарного и мобильного электрооборудования к трехфазным электросетям. Крепление осуществляется винтами М5 за отверстия в основании корпуса.
Степень защиты IP44, брызгозащищенное исполнение.
Материал корпуса - PA6.
Материал контактов - латунь.

☎ Цена по запросу

Технические параметры

Исполнение контактов	3P+N+E
Номинальный рабочий ток	32 А
Номинальное напряжение	400В ~
Провод многожильный	2.5-6мм²
Провод одножильный	2.5-10мм²
Положение заземляющего контакта	6h
Материал контактов	латунь
Материал корпуса	PA6
Степень защиты	IP44

Размеры

Материал:
Корпус вилки изготовлен из пластмассы Polyamide 6. Основные характеристики этого материала:

ударопрочность;
хорошие изоляционные свойства;
износостойкость;
сопротивление к химическим воздействиям;
стойкость против атмосферных воздействий;
не содержит в составе кадмия и галогенов.

Контакты:
Контакты изготовлены из медно-цинкового сплава. Основные параметры:

высокая электропроводимость - 15м/(Ом·мм²);
высокая коррозостойкость. Область применения: промышленная атмосфера, сельское хозяйство и т.д.;
контакты с никелевым покрытием с повышенной коррозостойкостью к морской воде, пару, сероводороду, маслу.

Температура эксплуатации:
Номинальная температура эксплуатации: -25°C ÷ +40°C.
Возможно изготовление изделия под заказ, если вам требуется другой температурный диапазон.

Маркировка и коды заказа

5	1				5			−	4				v

																	Материал контактов


																	медно-цинковый сплав; v - никелированные контакты
																	Положение контакта заземления


																	2, 4, 6, 7, 9, 10 (см. ниже)
																	Количество контактов


																	3, 4, 5
																	Номинальный ток


																	1 - 16 ампер 2 - 32 ампер

Номенклатура вилок серии "Twist", IP44

Номинальный ток	Кол-во контактов	110V~ 50/60Hz 4h	230V~ 50/60Hz 3p=6h 4p+5p=9h	400V~ 50/60Hz 3p=9h 4p+5p=6h	400V~ 50/60Hz 7h	>50-500V~ 100-300Hz 10h	>50-500V~ 301-350Hz 2h
16	3	513-4	513-6	513-9	513-7	513-10	513-2
16	3	513-4v	513-6v	513-9v	513-7v	513-10v	513-2v
16	4	514-4	514-9	514-6	514-7	514-10	514-2
16	4	514-4v	514-9v	514-6v	514-7v	514-10v	514-2v
16	5	515-4	515-9	515-6	515-7	515-10	515-2
16	5	515-4v	515-9v	515-6v	515-7v	515-10v	515-2v
32	3	523-4	523-6	523-9	523-7	523-10	523-2
32	3	523-4v	523-6v	523-9v	523-7v	523-10v	523-2v
32	4	524-4	524-9	524-6	524-7	524-10	524-2
32	4	524-4v	524-9v	524-6v	524-7v	524-10v	524-2v
32	5	525-4	525-9	525-6	525-7	525-10	525-2
32	5	525-4v	525-9v	525-6v	525-7v	525-10v	525-2v

Размеры

Контактов	16 ампер			32 ампера
Контактов	3	4	5	3	4	5
a	129	135	142	159	159	165
b	76	80	89	92	92	98
K	6-15	6-15	8-16	10-20	10-20	12-22
SW	38	38	42	50	50	50
Вес	129	145	183	205	219	255

Положение заземляющего контакта и цвета корпуса в зависимости от рабочих напряжений

Примеры позиции заземляющего контакта. Вид спереди вилки

5p - 5 полюсов (контактов)
6h - положение PE контакта 6 часов
PCE-5p-6h

4p - 4 полюса (контактов)
9h - положение PE контакта 9 часов
PCE-4p-9h
