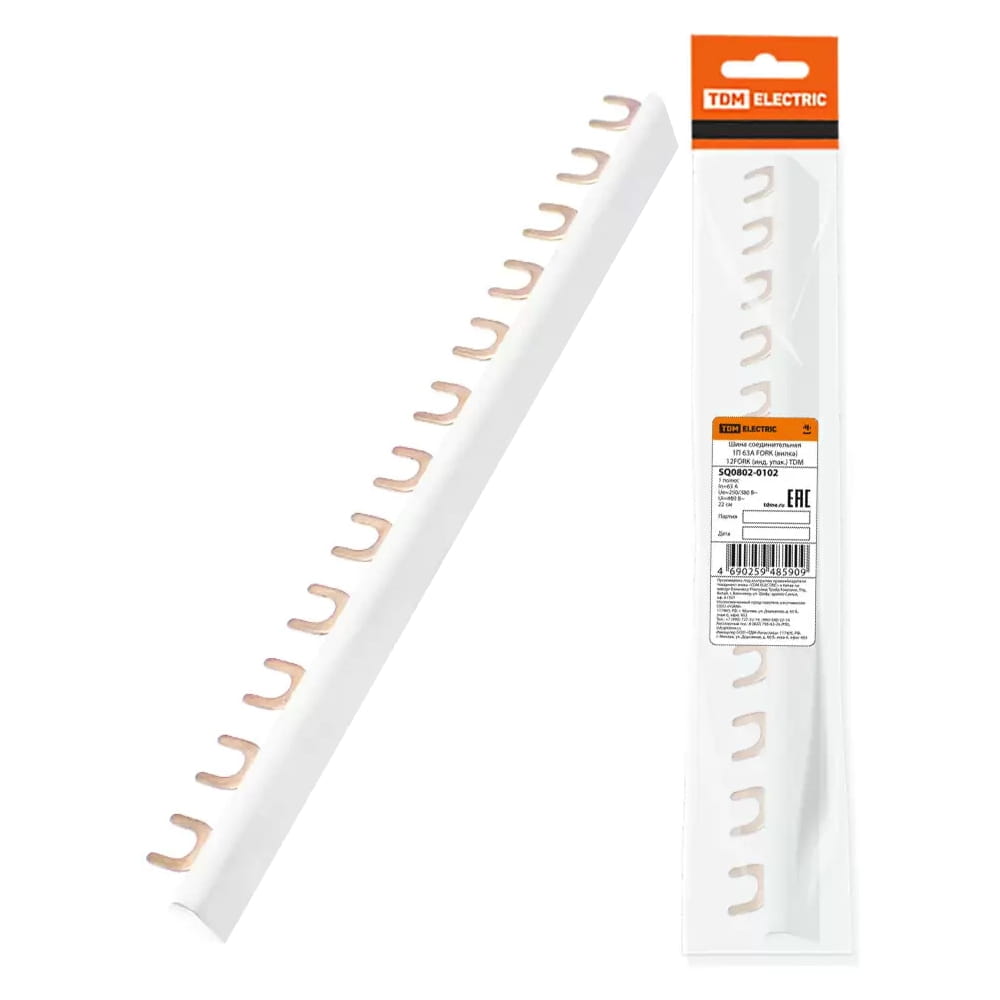

Шина соединительная 1П 63А FORK (вилка) 12FORK (инд. упак.) TDM

Артикул: 016.004.022

Шина соединительная 1П 63А вилка 12PIN TDM

Производитель: ТДМ

Штрихкод: 4690259485909

Распределительные шины предназначены для удобного и безопасного соединения групп модульной аппаратуры: автоматических выключателей ВА, автоматические выключатели дифференциального тока АВДТ, дифференциальных автоматов АД, дифференциальных выключателей ВД, выключателей нагрузки ВН и прочих модульных устройств.

207.00 ₽

шт

Технические характеристики

Наименование параметра	Значение
Номер по каталогу	SQ0802-0102
Тип соединительной шины	вилка
Номинальное напряжение, В~	230/400
Номинальный ток, А	63
Номинальное напряжение изоляции, В	600
Количество полюсов, шт	1
Сечение проводника, мм²	10
Максимальное количество подключаемых устройств (шириной 18 мм), шт	12
Рабочая температура окружающей среды, °С	от –40 до +50
Среднее значение относительной влажности, не более	90%
Степень защиты	IP20

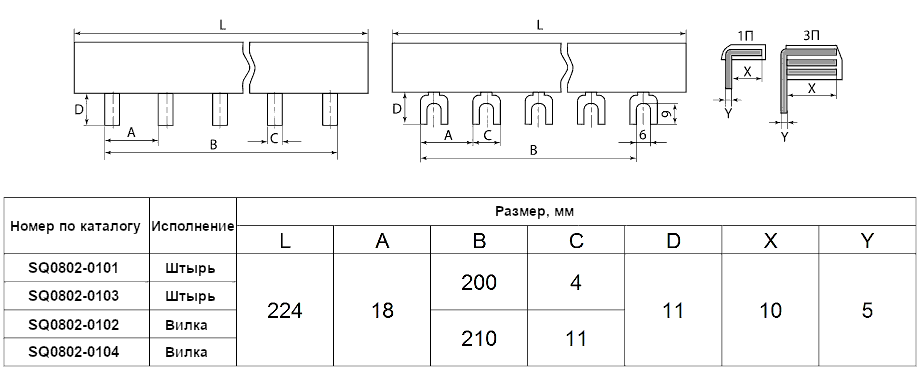

Размеры

Номенклатура шин соединительных ТДМ

Артикул	Наименование	Номинальный ток, А	Сечение токоведущей части, мм2
Шины 63A PIN (штырь)
SQ0802-0001	Шина соединительная 1П 63A PIN (штырь) 1 м.	63	9
SQ0802-0002	Шина соединительная 2П 63A PIN (штырь) 1 м.	63	9
SQ0802-0003	Шина соединительная 3П 63A PIN (штырь) 1 м.	63	10,5
SQ0802-0004	Шина соединительная 4П 63A PIN (штырь) 1м.	63	10,5
SQ0802-0101	Шина соединительная 1П 63А PIN (штырь) 12PIN	63	9
SQ0802-0103	Шина соединительная 3П 63А PIN (штырь) 12PIN	63	10,5
Шины 63A FORK (вилка)
SQ0802-0009	Шина соединительная 1П 63A FORK (вилка) 1м.	63	9
SQ0802-0010	Шина соединительная 2П 63A FORK (вилка) 1м.	63	9
SQ0802-0011	Шина соединительная 3П 63A FORK (вилка) 1м.	63	10,5
SQ0802-0012	Шина соединительная 4П 63A FORK (вилка) 1м.	63	10,5
SQ0802-0102	Шина соединительная 1П 63А FORK (вилка) 12FORK	63	9
SQ0802-0104	Шина соединительная 3П 63А FORK (вилка) 12FORK	63	10,5
Шины 100A PIN (штырь)
SQ0802-0005	Шина соединительная 1П 100A PIN (штырь) 1м.	100	22
SQ0802-0006	Шина соединительная 2П 100A PIN (штырь) 1м.	100	22
SQ0802-0007	Шина соединительная 3П 100A PIN (штырь) 1м.	100	22
SQ0802-0008	Шина соединительная 4П 100A PIN (штырь) 1м.	100	22
Шины 100A FORK (вилка)
SQ0802-0013	Шина соединительная 1П 100A FORK (вилка) 1м.	100	22
SQ0802-0014	Шина соединительная 2П 100A FORK (вилка) 1м.	100	22
SQ0802-0015	Шина соединительная 3П 100A FORK (вилка) 1м.	100	22
SQ0802-0016	Шина соединительная 4П 100A FORK (вилка) 1м.	100	22
Заглушки для шин соединительных
SQ0802-0017	Заглушка для шин 1П 63А (50 шт.)
SQ0802-0018	Заглушка для шин 2П 63А (50 шт.)
SQ0802-0019	Заглушка для шин 3П 63А (50 шт.)
SQ0802-0020	Заглушка для шин 4П 63А (50 шт.)
