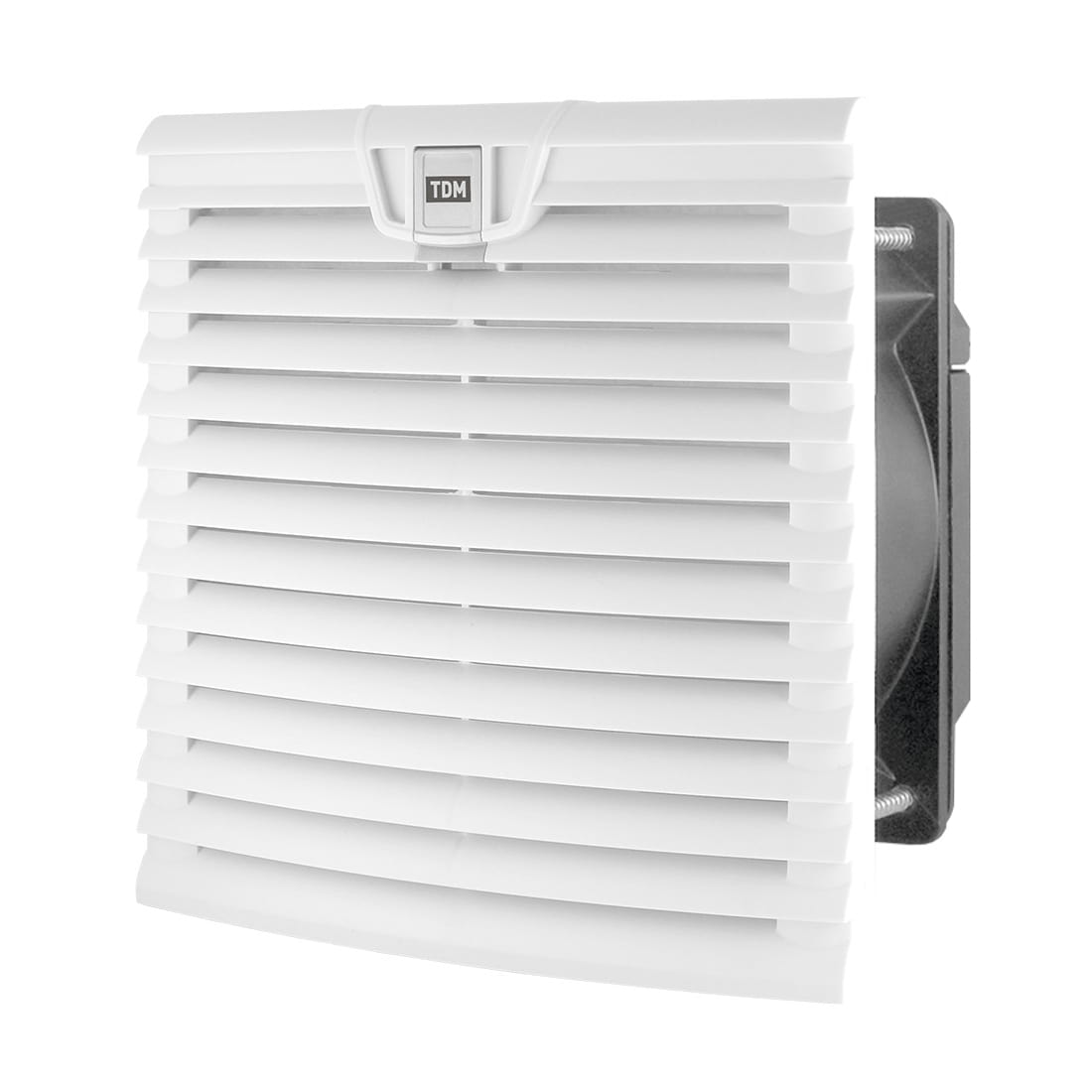

Вентилятор ВФУ SQ0832-0113 305/271 м³/час 230В 64Вт IP54

Артикул: 020.003.311

Производитель: ТДМ

Штрихкод: 4690259513060

Вентилятор с фильтром универсальный SQ0832-0113 используется для организации активного воздухообмена во внутреннем объеме шкафа. Позволяет существенно увеличить отвод тепла из корпуса, тем самым, способствуют улучшению стабильности работы и увеличению ресурса оборудования.
− Номинальное напряжение 230В 50Гц.
− Потребляемая мощность 64Вт.
− Воздухопоток 305/271 м³/ч.
− Монтажный вырез 223x223 мм.
− Степень защиты IP54.

5 436.00 ₽

шт

Технические параметры

Модель вентилятора по каталогу изготовителя	SQ0832-0113
Номинальное напряжение, В	230В AC
Частота тока, Гц	50
Потребляемая мощность, Вт	64
Объемный поток воздуха V (м³/ч): Вентилятор без фильтра Вентилятор с фильтром Вентилятор с фильтром + выпускной фильтр	305 271 287
Вентиляционная решетка с фильтром	SQ0832-0118
Сменная фильтрующая прокладка	SQ0832-0123
Уровень шума, дБ	64
Размер выреза в шкафу, мм	223x223
Температура эксплуатации, °С	от -40 до +70
Степень защиты	IP54
Соответствие стандартам	ГОСТ Р 52161.2.40-2008
Срок эксплуатации, ч	50 000
Применение	шкафы, корпуса, боксы
Материал решетки	ABS-пластик, не подверженный горению
Материал фильтра	синтетический моющийся материал соответствует классу G3 согласно ГОСТ Р 51251-99

Размеры

Модель	Размер, мм
Модель	А	C	D	E
SQ0832-0110	120	66	22	92
SQ0832-0111	152	66	22	124
SQ0832-0112	204	88	22	176
SQ0832-0113	255	100	22	223
SQ0832-0114	323	115	22	291

Материалы

Решетки выполнены из не распространяющего горение ABS-пластика.
Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.

Конструкция

Устройство представляет собой осевой вентилятор с установленной на него решеткой со сменным фильтром.

Преимущества

Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и нормального режима функционирования устройств.
Легкость монтажа и простота обслуживания. В вентиляторах ВФУ монтаж/демонтаж производится без использования дополнительных метизов (крепежный элемент в комплекте).
Быстрый доступ к фильтру при помощи «замочка» расположенного на решетке.
Степень защиты IP54.
В двигателях используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Установка

Вентиляторы устанавливают на подачу воздуха для создания избыточного давления в шкафу и предотвращения проникновения пыли снаружи через возможные дефекты уплотнения шкафа.
Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
Для максимальной производительности вентилятора рекомендуется установка двух выпускных фильтров или одного следующего в модельном ряду типоразмера.

Установка вентилятора

Номенклатура вентиляторов ВФУ TDM для шкафов

Наименование	Артикул по каталогу TDM	Воздухопоток, м³/ч	Внешние размеры, мм	Монтажный вырез, мм
Вентилятор с фильтром универсальный ВФУ 19/13 м³/час 230В 12Вт IP54*	SQ0832-0110	19 / 13	120 × 120	92 × 92
Вентилятор с фильтром универсальный ВФУ 52/42 м³/час 230В 19Вт IP54*	SQ0832-0111	52 / 42	152 × 152	124 × 124
Вентилятор с фильтром универсальный ВФУ 170/139 м³/час 230В 45Вт IP54*	SQ0832-0112	170 / 139	204 × 204	176 × 176
Вентилятор с фильтром универсальный ВФУ 305/271 м³/час 230В 64Вт IP54*	SQ0832-0113	305 / 271	255 × 255	223 × 223
Вентилятор с фильтром универсальный ВФУ 433/373 м³/час 230В 95Вт IP54*	SQ0832-0114	433 / 373	323 × 323	291 × 291
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0110 (120 мм)	SQ0832-0115	−	120 × 120	92 × 92
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0111 (152 мм)	SQ0832-0116	−	152 × 152	124 × 124
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0112 (204 мм)	SQ0832-0117	−	204 × 204	176 × 176
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0113 (255 мм)	SQ0832-0118	−	255 × 255	223 × 223
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0114 (323 мм)	SQ0832-0119	−	323 × 323	291 × 291
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0115 (120 мм) упак. 5 шт	SQ0832-0120	−	−	−
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0116 (152 мм) упак. 5 шт	SQ0832-0121	−	−	−
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0117 (204 мм) упак. 5 шт	SQ0832-0122	−	−	−
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0118 (255 мм) упак. 5 шт	SQ0832-0123	−	−	−
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0119 (323 мм) упак. 5 шт	SQ0832-0124	−	−	−

* вентиляторы укомплектованы вентиляционной решеткой с фильтром
