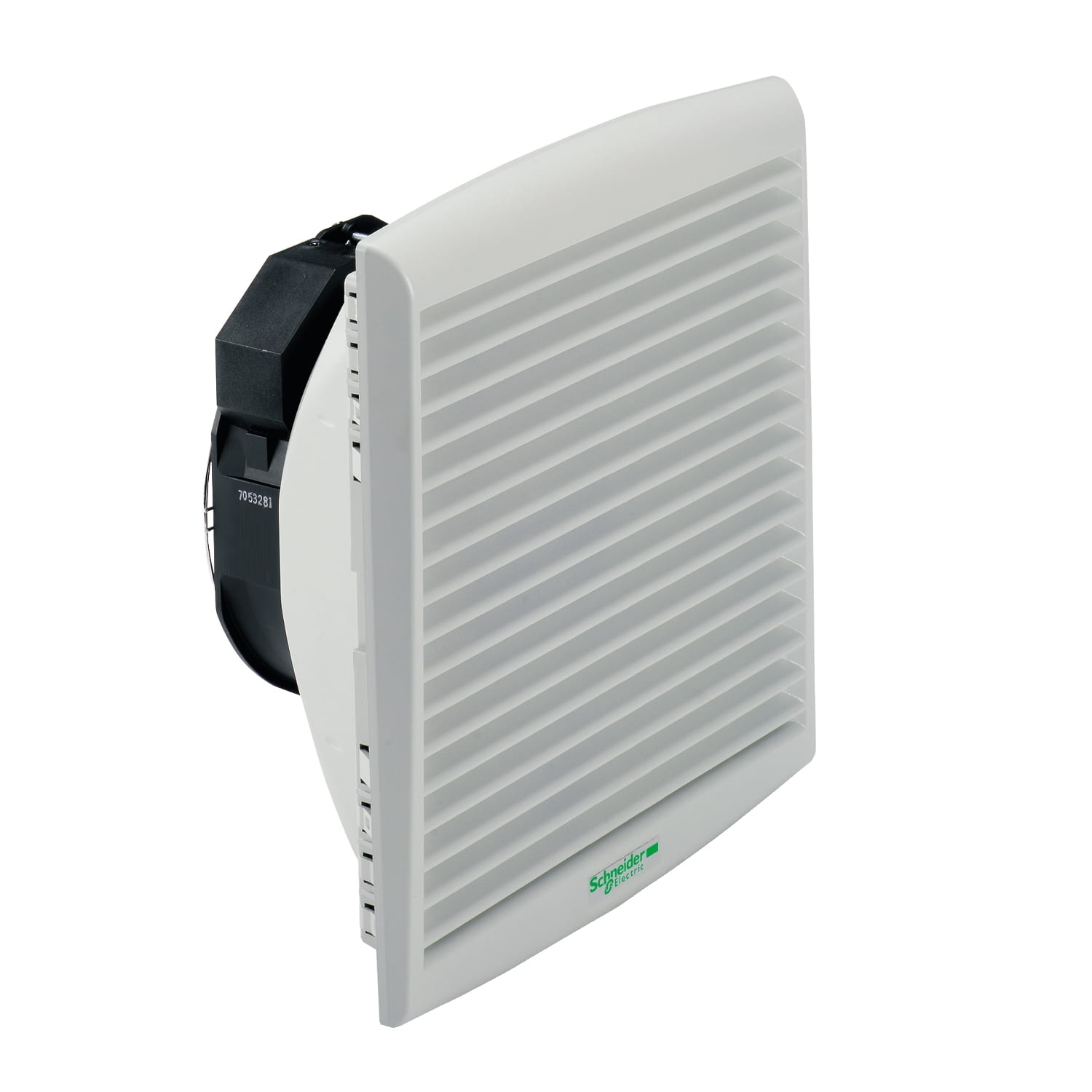

Вентилятор с фильтром NSYCVF165M230PF

Артикул: 020.004.031

Производитель: Schneider Electric

Штрихкод: 3606480151248

Вентилятор с фильтром NSYCVF165M230PF - устройство принудительной вентиляции с расходом воздуха до 165 м³/ч.
− Гарантированная степень защиты IP54 в стандартном исполнении.
− Возможность замены фильтрующего элемента во время работы вентилятора.
− В комплект поставки входит монтажный шаблон, облегчающий установку вентилятора.
− Цвет решетки в стандартном исполнении: светло-серый (RAL 7035).

☎ Цена по запросу

Условия эксплуатации:
− Температура окружающей среды должна быть ниже температуры воздуха внутри шкафа не менее чем на 5°C.
− Необходимо проводить регулярную очистку и замену фильтров.
− Окружающая среда должна быть относительно чистой во избежание слишком частой замены фильтров.
− При расчете расхода воздуха следует учитывать аэродинамическое сопротивление воздуховыпускных элементов.

Технические параметры

Маркировка	NSYCVF165M230PF
Расход воздуха в системе со стандартным фильтром	165 м³/ч
Расход воздуха в системе с 1 выпускной решеткой	153 м³/ч
Расход воздуха в системе с 2 выпускными решетками	161 м³/ч
Номинальное напряжение питания	230В (50Гц)
Допустимое напряжение	207В...253В
Потребляемая мощность	16.3 Вт
Максимальный ток	0.12А
Уровень шума	50дБ
Подшипники	шариковые
Степень защиты	IP54
Размеры	268 х 248 х 104 мм
Монтажный вырез	223 х 223 мм
Масса	1.14 кг
Материал	Литой термопластик (ASA PC), категория воспламеняемости V0 согласно UL94
Рабочая температура	-20°C...+60°C
Температура хранения	-40°C...+70°C
Максимальное статическое давление	50 Па

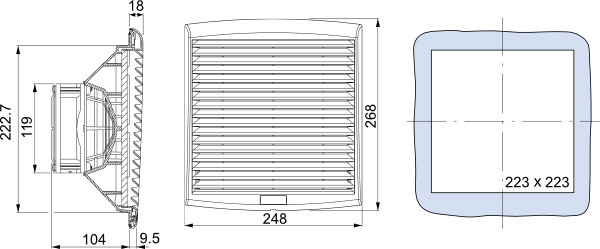

Размеры

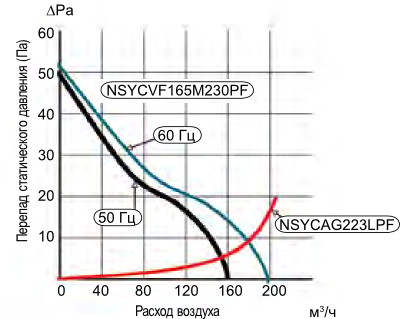

Характеристики вентилятора

Типоразмеры выпускных решеток IP54

Выпускная решетка RAL 7032	Выпускной фильтр RAL 7035	Внешние габаритные размеры, мм	Монтажный вырез, мм	Вентилятор с фильтром (RAL 7035)	Напряжение питания
NSYCAG92LPC	NSYCAG92LPF	137x117	92x92	NSYCVF38M230PF	230В АС
				NSYCVF38M115PF	115В АС
				NSYCVF38M24DPF	24В DC
				NSYCVF38M48DPF	48В DC
NSYCAG125LPC	NSYCAG125LPF	170x150	125x125	NSYCVF85M230PF	230В АС
				NSYCVF85M115PF	115В АС
				NSYCVF85M24DPF	24В DC
				NSYCVF85M48DPF	48В DC
NSYCAG223LPC	NSYCAG223LPF	268x248	223x223	NSYCVF165M230PF	230В АС
				NSYCVF165M115PF	115В АС
				NSYCVF165M24DPF	24В DC
				NSYCVF165M48DPF	48В DC
				NSYCVF300M230PF	230В АС
				NSYCVF300M115PF	115В АС
				NSYCVF300M24DPF	24В DC
				NSYCVF300M48DPF	48В DC
NSYCAG291LPC	NSYCAG291LPF	336х316	291х291	NSYCVF560M230PF	230В АС
				NSYCVF560M115PF	115В АС
				NSYCVF850M230PF	230В АС
				NSYCVF850M115PF	115В АС
				NSYCVF850M400PF	400В АС

Номенклатура выпускных решеток IP54

	Производительность, м3/ч			Напряжение	№ по каталогу
	Без решетки (только фильтр)	С одной выпускной решеткой	С двумя выпускными решетками		№ по каталогу
	50 Гц	50 Гц	50 Гц		Вентилятор с фильтром RAL 7035
IP 54	38	25	33	230 В	NSYCVF38M230PF
	38	27	35	115 В	NSYCVF38M115PF
	58	39	47	24 В пост. тока	NSYCVF38M24DPF
	44	34	41	48 В пост. тока	NSYCVF38M48DPF
IP 54	85	63	71	230 В	NSYCVF85M230PF
	79	65	73	115 В	NSYCVF85M115PF
	80	57	77	24 В пост. тока	NSYCVF85M24DPF
	79	59	68	48 В пост. тока	NSYCVF85M48DPF
IP 54	165	153	161	230 В	NSYCVF165M230PF
	164	153	161	115 В	NSYCVF165M115PF
	188	171	179	24 В пост. тока	NSYCVF165M24DPF
	193	171	179	48 В пост. тока	NSYCVF165M48DPF
	302	260	268	230 В	NSYCVF300M230PF
	302	263	271	115 В	NSYCVF300M115PF
	262	221	229	24 В пост. тока	NSYCVF300M24DPF
	247	210	218	48 В пост. тока	NSYCVF300M48DPF
IP 54	562	473	481	230 В	NSYCVF560M230PF
	582	485	494	115 В	NSYCVF560M115PF
	838	718	728	230 В	NSYCVF850M230PF
	983	843	854	115 В	NSYCVF850M115PF
	931	798	809	400/440 В	NSYCVF850M400PF
IP 20	65			115 В	NSYCVF65M115PF (1)
IP 20	65			230 В	NSYCVF65M230PF (1)
IP 33		54		230 В	NSYCVF54M230MM2

(1) Черного цвета.

Вспомогательные элементы и аксессуары для NSYCVF165M230PF

NSYCAG223LPC

Системы вентиляции и очистки воздуха Schneider Electric
