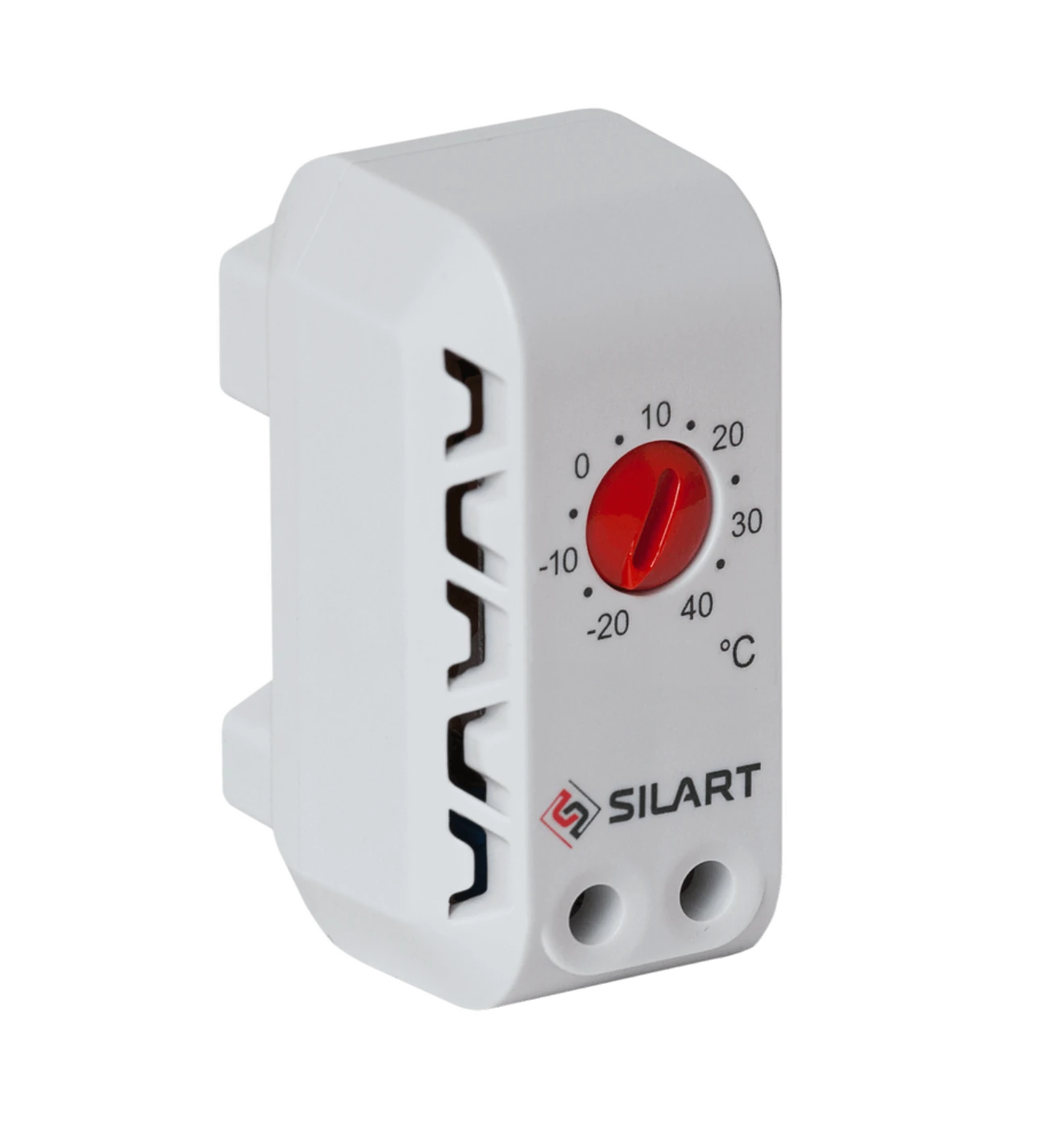

Регулируемый биметаллический термостат TBS-140

Артикул: 008.006.820

Производитель: Silart

Термостат механический TBS-140 (регулируемый термостат) предназначен для контроля температуры в электротехнических шкафах и корпусах, обеспечивая защиту внутренних элементов шкафа или корпуса от перегрева, переохлаждения или конденсата.
Диапазон регулирования -20...+40°C.
Нормально закрытый контакт (NC).

677.00 ₽

Доступно: 7 шт

Технические параметры

Функция срабатывания	Управление нагревом
Конфигурация контактов	NС
Диапазон регулирования	-20°С ... +40°С
Температура хранения и эксплуатации	-40°С ... +80°С
Точность срабатывания	±4°C
Гистерезис	7±3°C
Максимальное напряжение	250 В АС / 72 В DC
Коммутационная способность(переменный ток)	16А/250В
Коммутационная способность(постоянный ток)	30Вт/72В
Минимальные уровни срабатывания (AC/DC)	10мА/5В
Электрическая прочность изоляции	≥1500В
Сопротивление электрической изоляции	≥50 МОм
Переходное сопротивление контакта	≤10 мОм
Срок службы при токе срабатывания 16А	≥100 000 срабатываний
Степень защиты	IP 20
Материал корпуса	пластик стандарта UL 94 V-0
Цвет корпуса	RAL 7035
Габаритные размеры	63х34х42 мм
Монтажное положение	любое
Сечение подключаемых проводов	одножильный 0,35 … 2,5 мм² многожильный 0,35 … 1,5 мм² (рекомендуется использование наконечников)
Крутящий момент при подключении проводов	макс. 0,5 Н·м (винт М2,5)

Указания по монтажу и регулировке

Терморегулятор регистрирует температуру в распределительном шкафу. Рекомендуется установка вверху шкафа на максимально возможном расстоянии от греющихся устройств. Допускается установка вплотную с не нагревающимися устройствами. Устанавливается на стандартной симметричной DIN рейке 35мм с помощью защепок. Вентиляционные щели терморегулятора не должны быть закрыты. Положение термостата в пространстве произвольное.

При настройке терморегулятора необходимо учитывать гистерезис и допуск температуры срабатывания термостата.

Пример: минимально допустимая температура в распределительном шкафу +5°C. Максимальный гистерезис термостата равен 10°C (7°±3°C), таким образом, необходимо установить на рукоятке термостата 19°C (5°C+10°C+4°C),где 4°C-максимальный допуск температуры срабатывания.

Работа термостата основана на принципе деформации биметаллической пластины. На нагрев и изгиб биметалла требуется время, поэтому биметаллические термостаты не используют в устройствах, где необходимо очень точно и оперативно контролировать температуру. Типичное применение термостата - это поддержание температуры в электрооборудовании выше точки образования росы.

Размеры

Электрическая схема

Номенклатура термостатов серии TBS

Наименование	Цена	Конфигурация контактов	Диапазон регулирования
TBS-140	677.00 ₽	NC контакт	-20...+40°С
TBS-160	677.00 ₽	NC контакт	0...+60°С
TBS-240	677.00 ₽	NO контакт	-20...+40°С
TBS-260	677.00 ₽	NO контакт	0...+60°С
