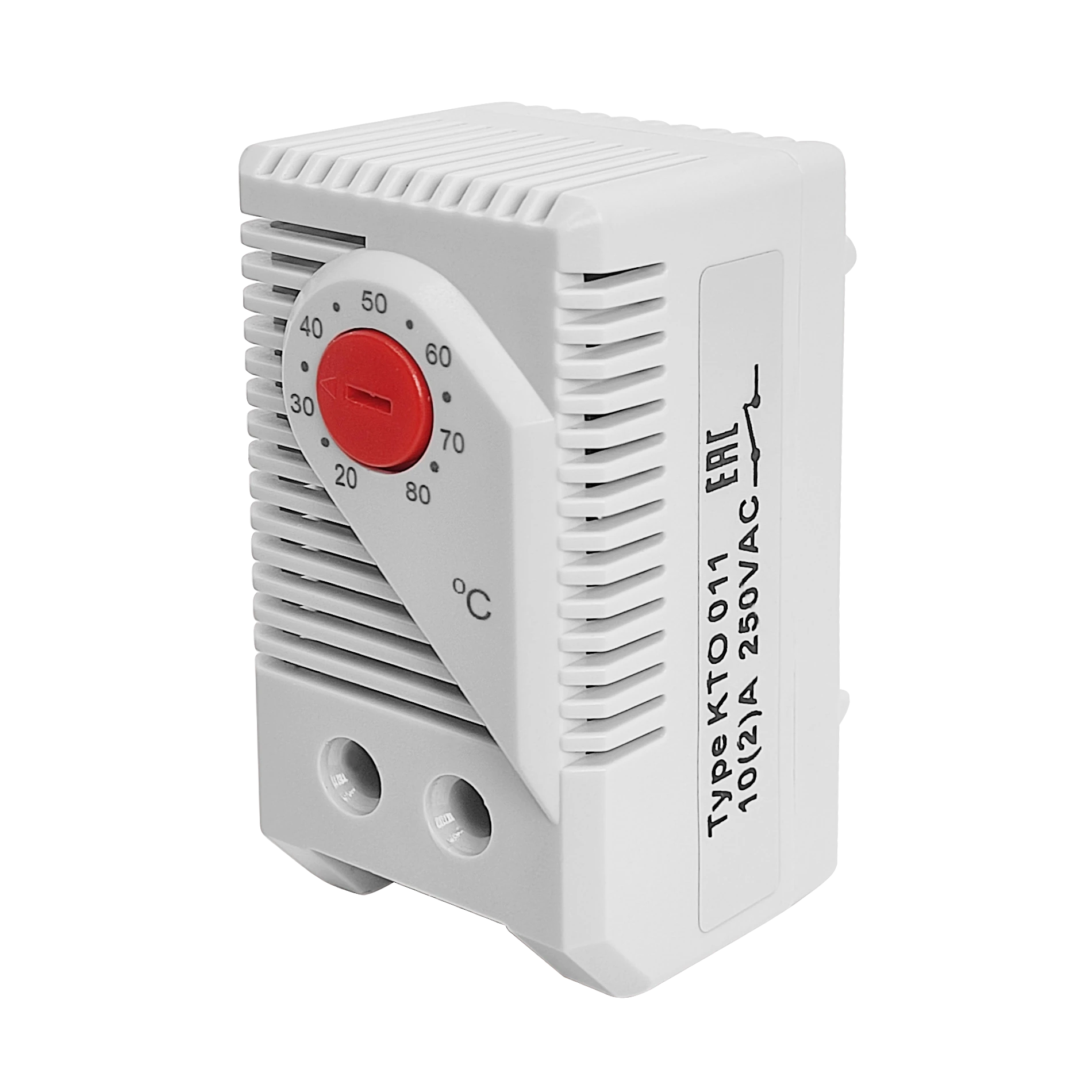

Терморегулятор KTO 01159.0-00
Производитель: Essima
Механический терморегулятор KTO 01159.0-00 (регулируемый термостат) предназначен для размыкания силовой электрической цепи при повышении температуры до заданного значения. Термостат не имеет собственного электропотребления.
Принцип работы термостата основан на принципе деформации биметаллической пластины.
Диапазон регулирования: +20...+80°C;
Номинальный ток: 10(2)A 250VAC;
Один нормально-закрытый контакт.
320.00 ₽
 шт

Технические параметры

Номинальный ток10(2)A 250VAC
Диапазон регулирования+20 ... +80°С
Исполнение контактаNC
Температура хранения и эксплуатации-20°С ... +80°С
Погрешность±4°C
Гистерезис7°C

Указания по монтажу и регулировке

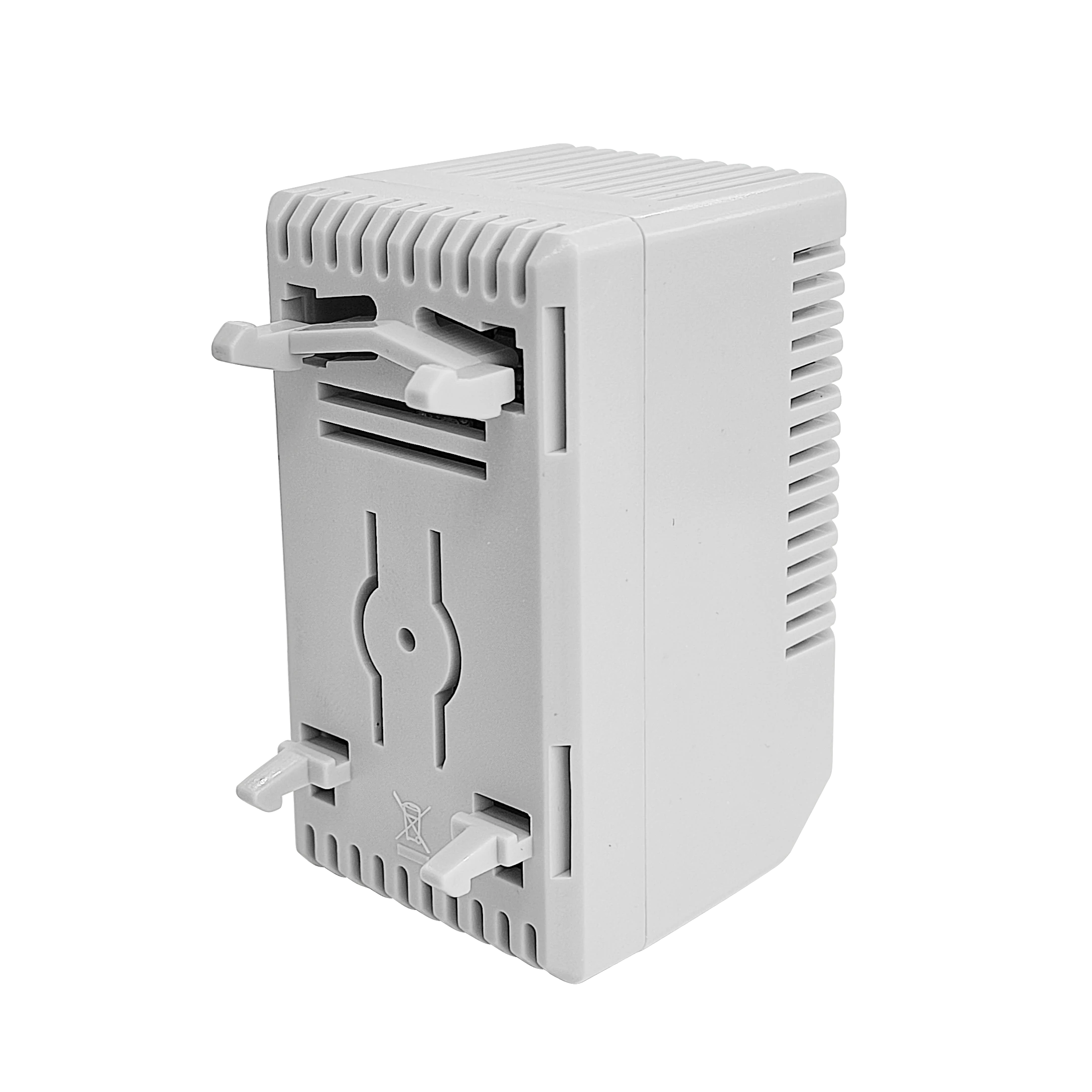

Терморегулятор регистрирует температуру в распределительном шкафу. Должен быть размещен в верхней части распределительного шкафа на максимальном расстоянии от нагревательного прибора или других источников тепла. Устанавливается на стандартной 35мм DIN рейке защелкиванием. Вентиляционные щели терморегулятора не должны быть закрыты.
При настройке терморегулятора необходимо учитывать гистерезис термостата. Пример: минимально допустимая температура в распределительном шкафу +15°C. Максимальный гистерезис термостата равен 11°C (7°±4°C), таким образом необходимо установить на рукоятке термостата 26°C (15°C+11°C).

Варианты исполнения термостата и коды заказа

Диапазон регулированияNC контактNO контакт
0...+60°СNC контакт  KTO 01140NO контакт  KTS 01141
-10...+50°СNC контакт  KTO 01142NO контакт  KTS 01143
-15...+45°CNC контакт  KTO 01157NO контакт  KTS 01156
+20...+80°СNC контакт  KTO 01159NO контакт  KTS 01158

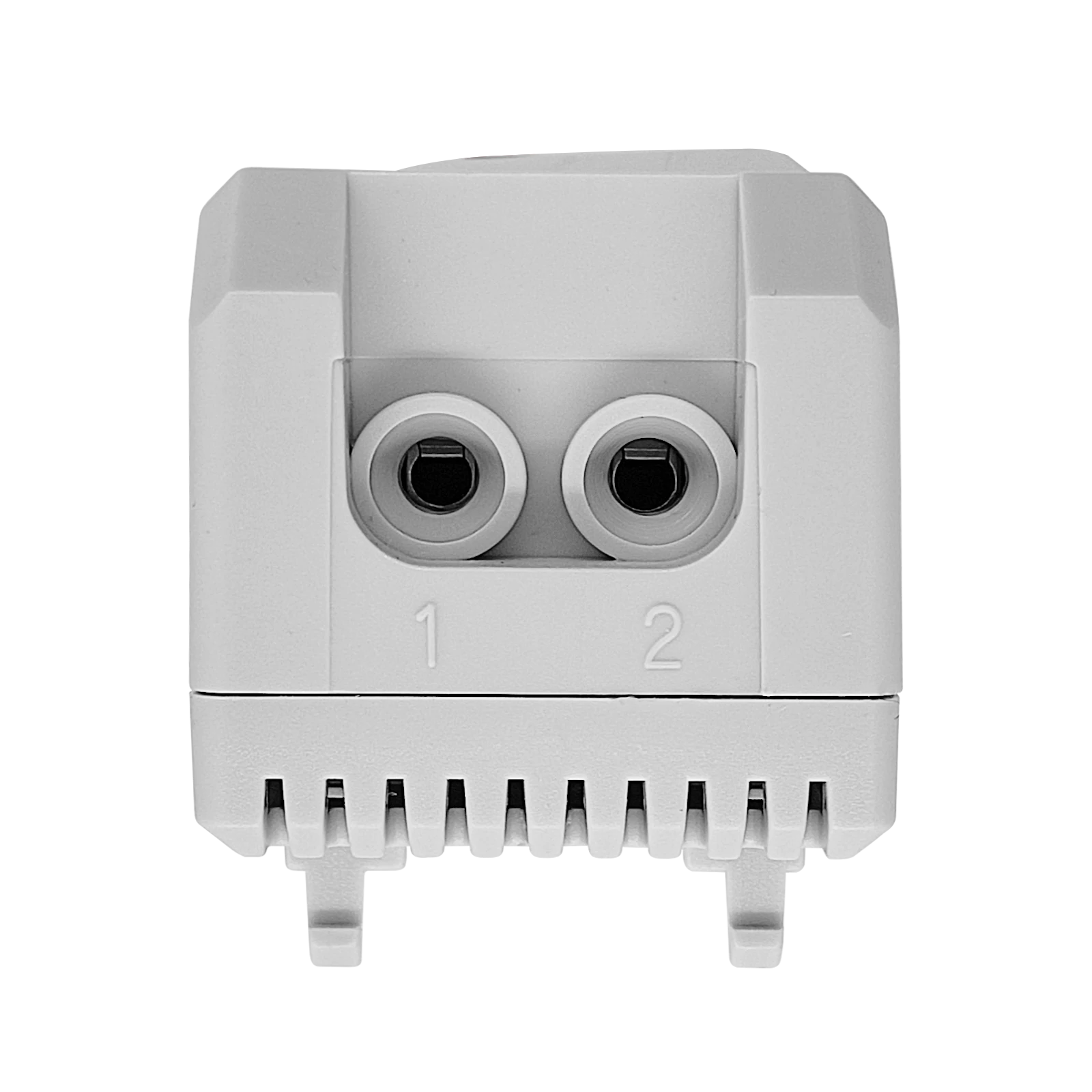

Схема подключения

схема терморегулятора KTO 01159

Габаритные размеры

габаритные размеры терморегулятора KTO 01159

Пример типичного применения

Пример типичного применения терморегулятора KTO 01159
