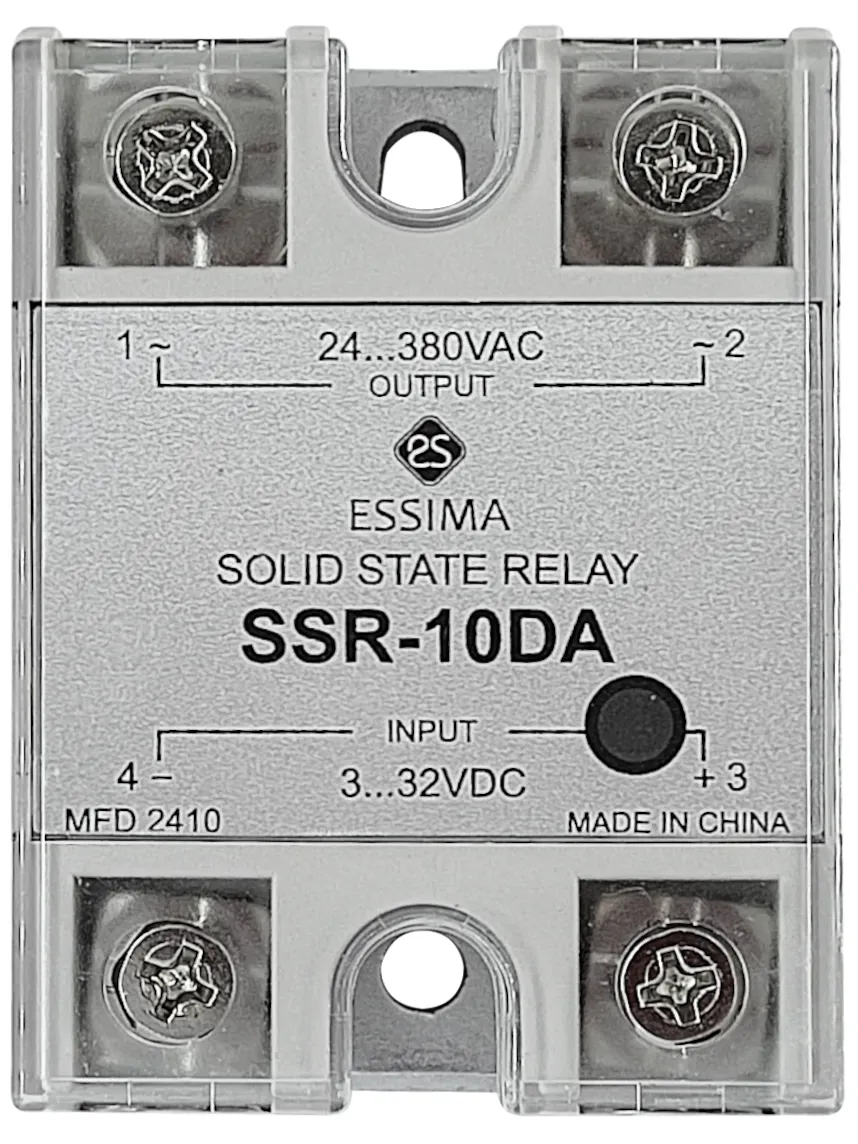

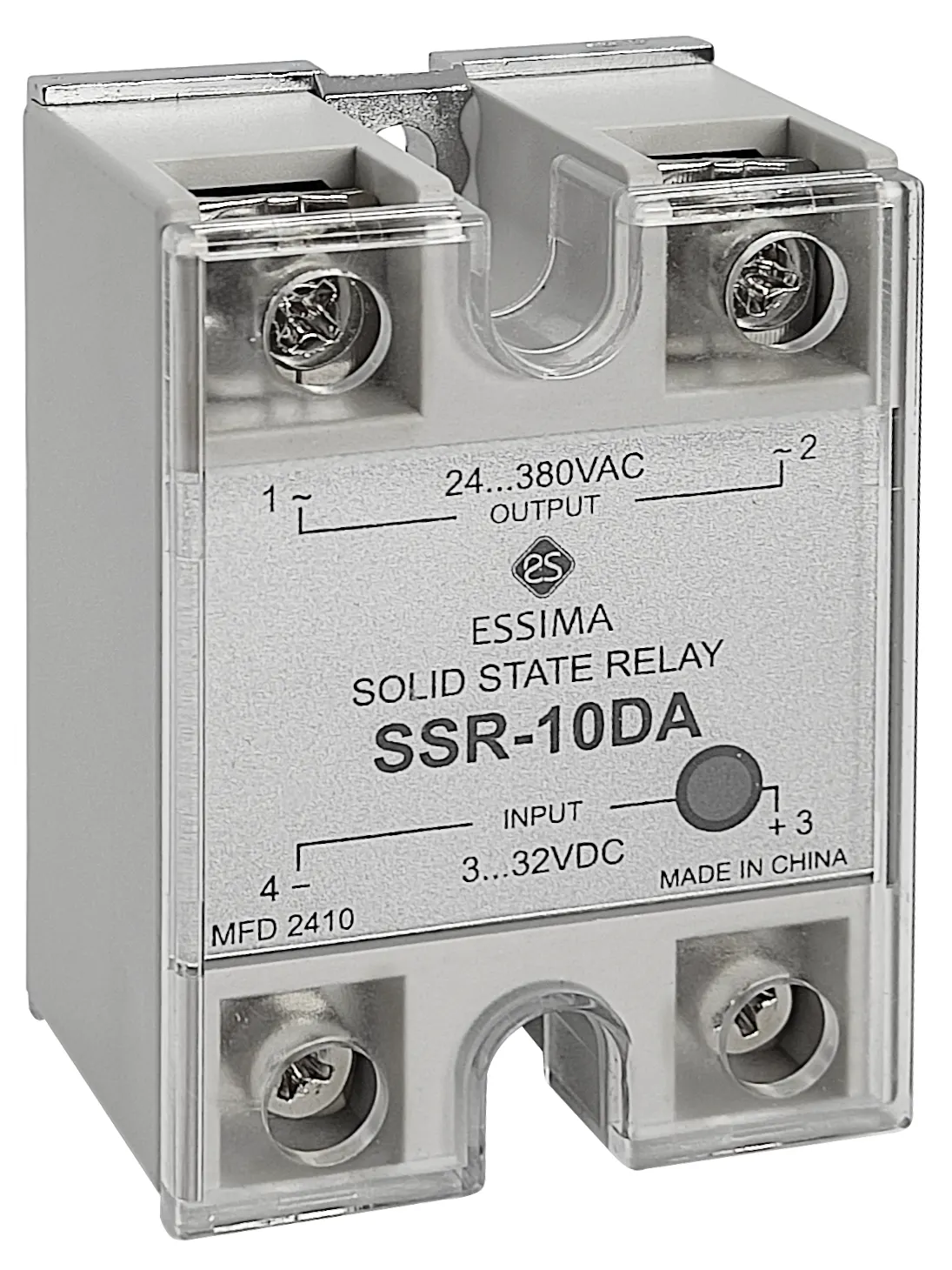

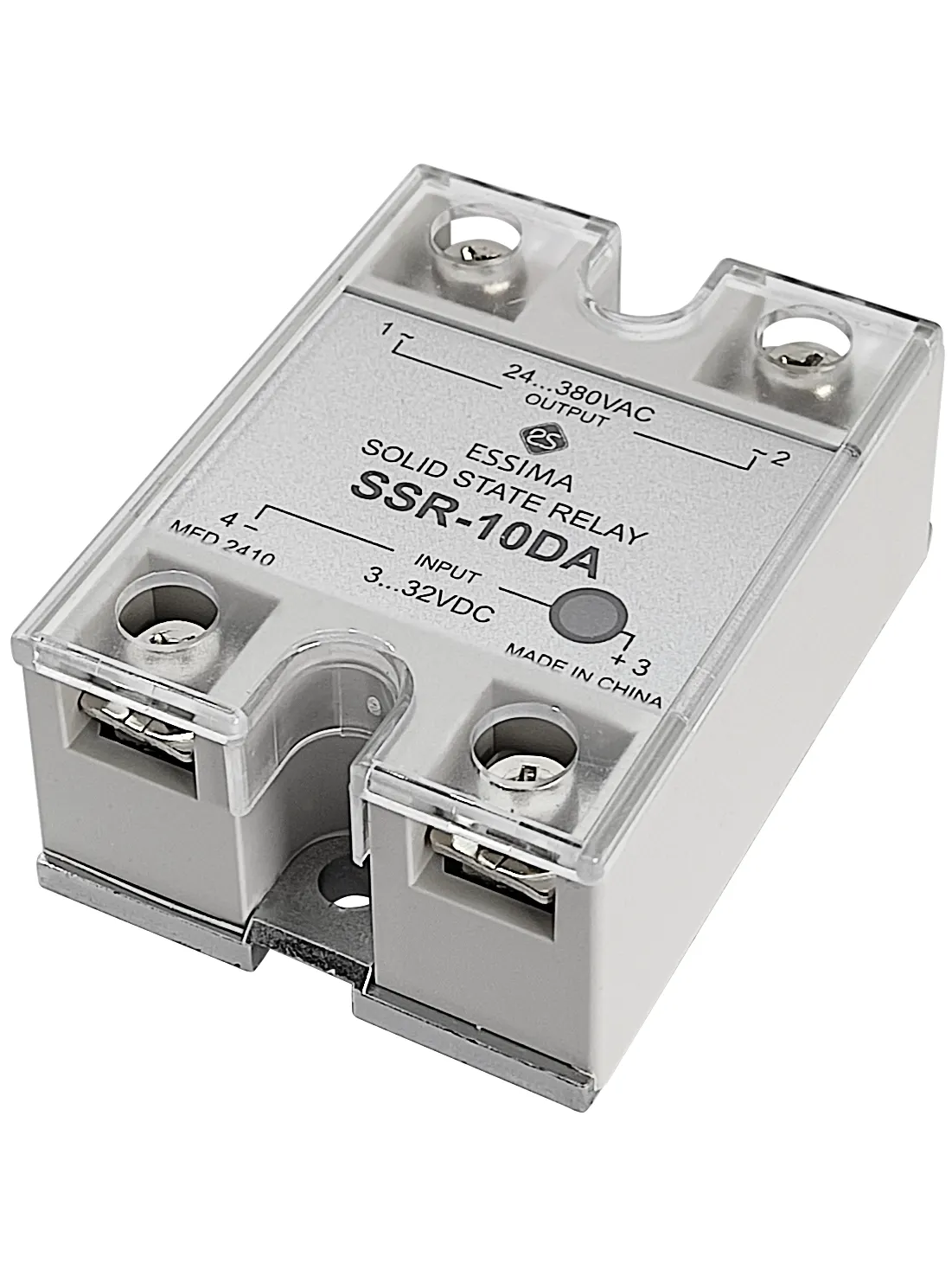

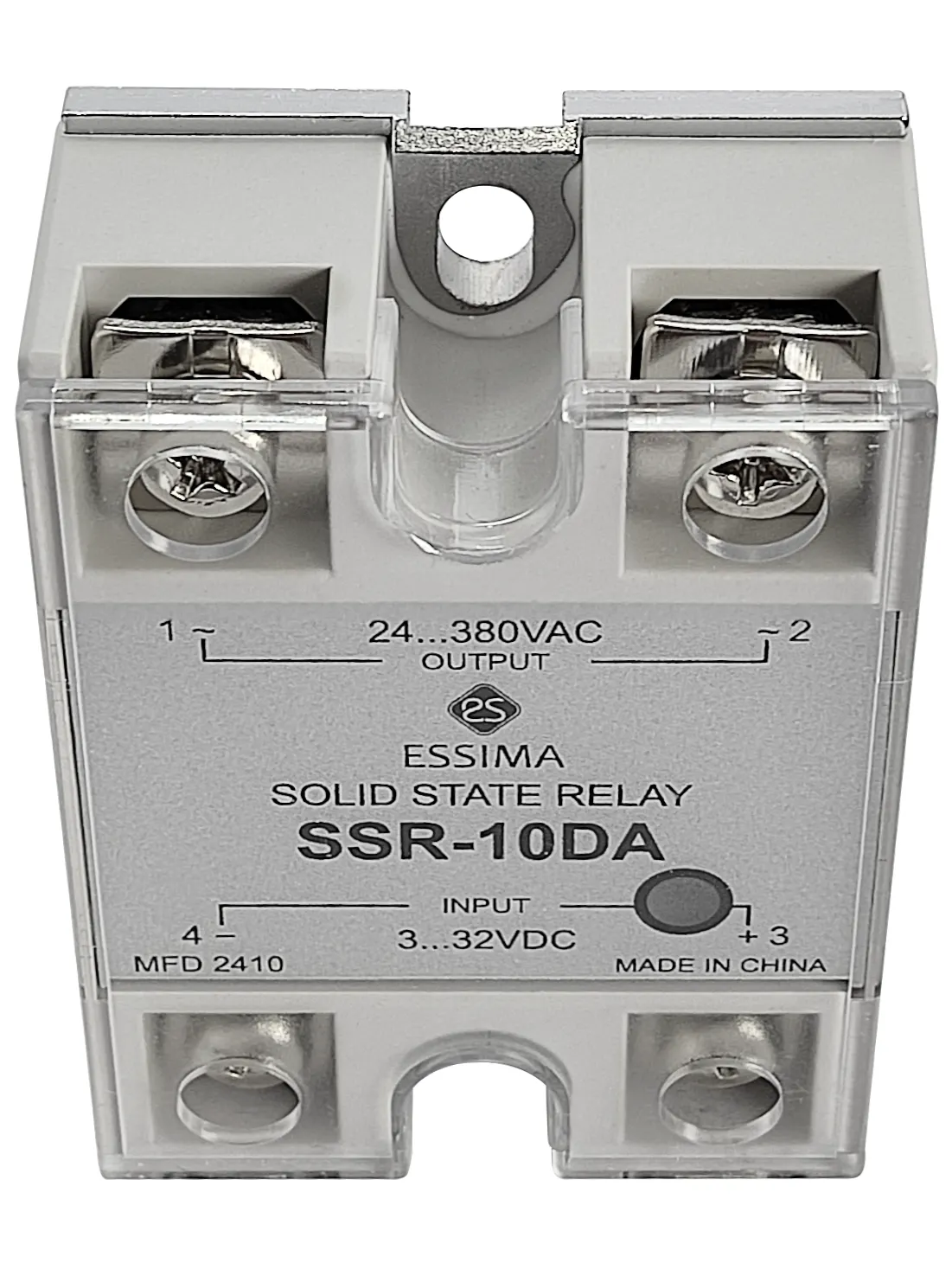

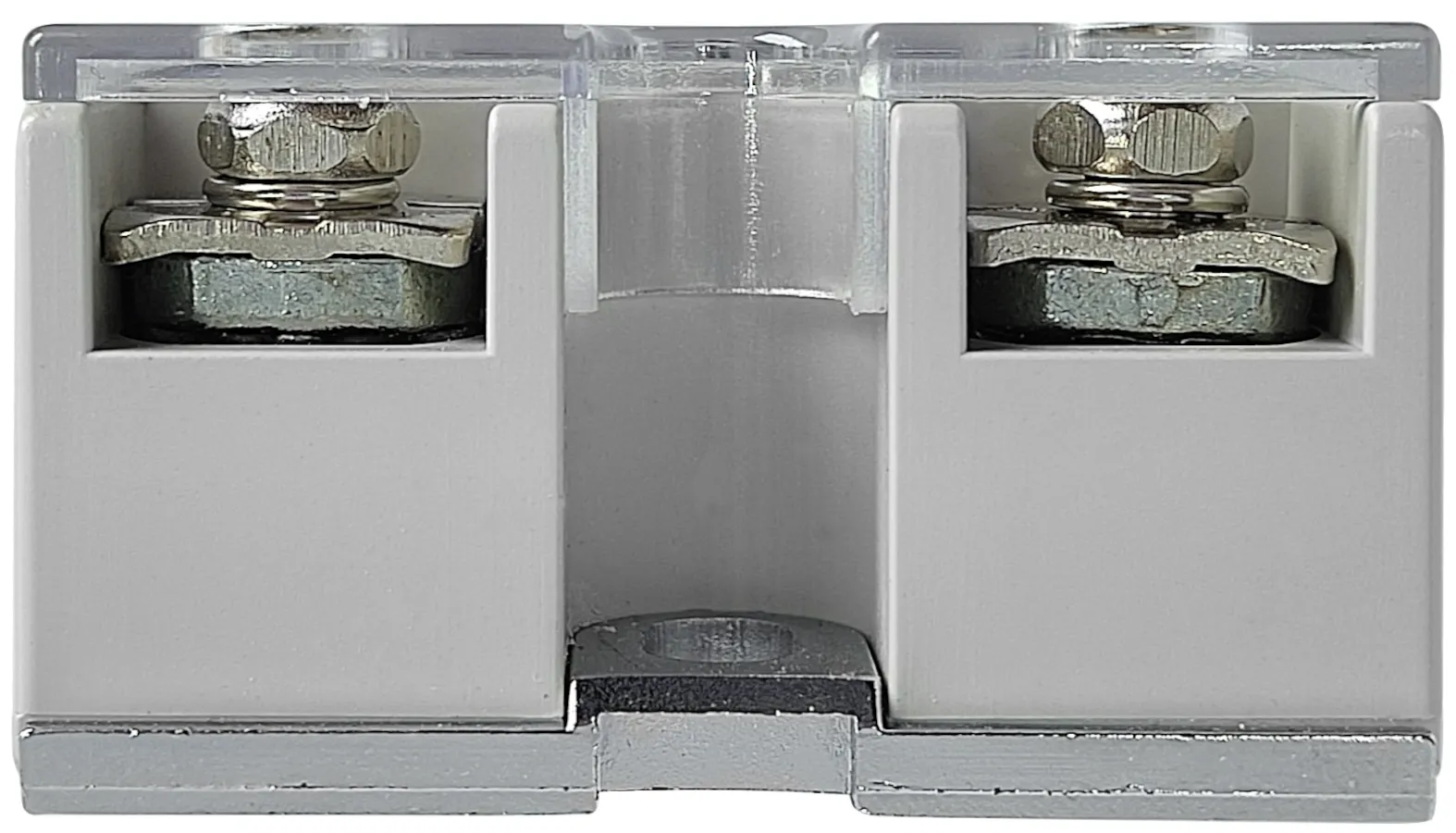

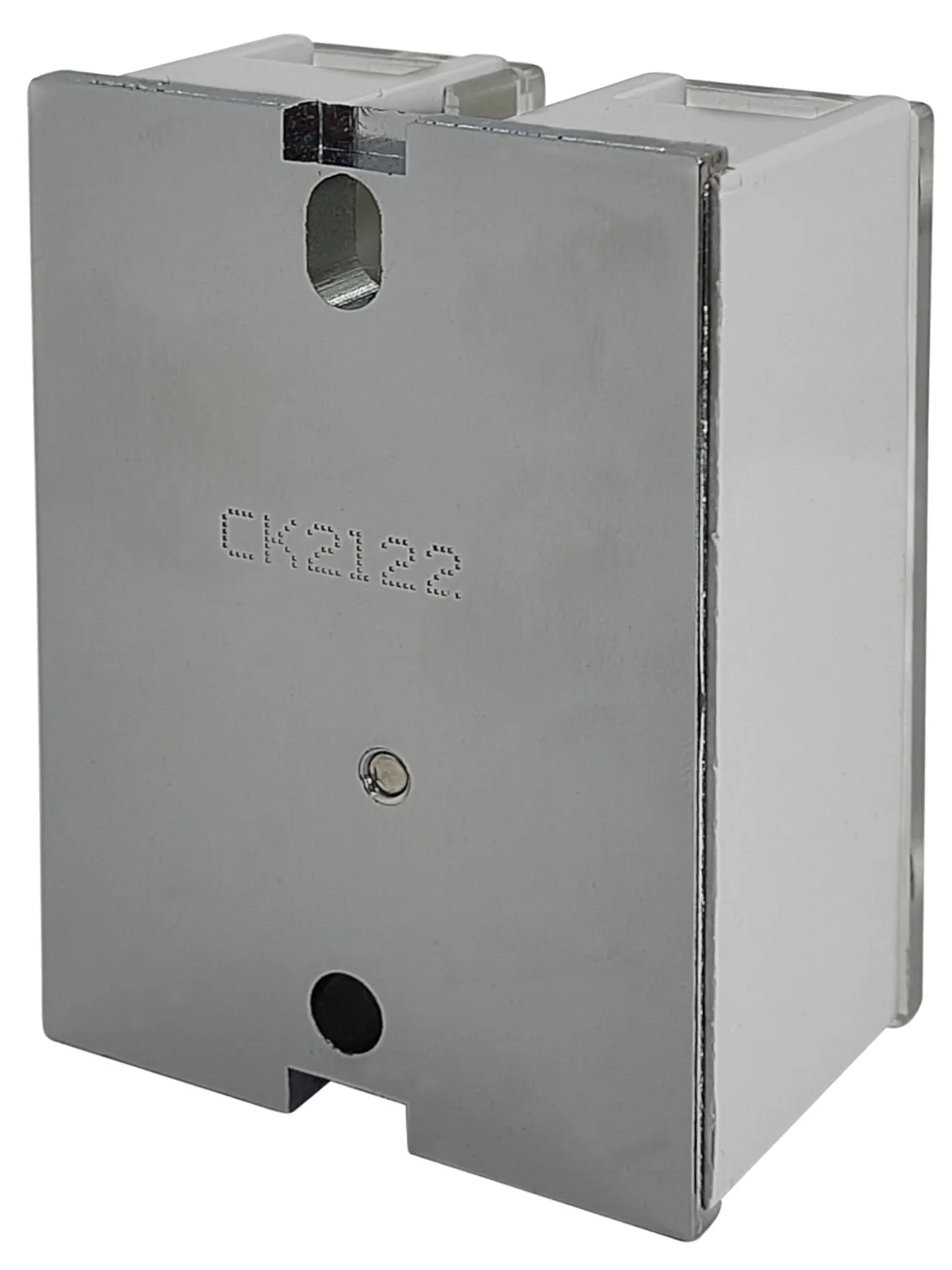

Твердотельное реле SSR-10DA 10А 3-32В DC нагрузка 24-380В АС

Артикул: 005.003.007

Производитель: Essima

Реле твердотельное SSR-10DA - полупроводниковое устройство для бесконтактной коммутации силовых цепей исполнительных механизмов. Предназначено для проектов, где требуется коммутация переменного тока от 24 до 380 Вольт с силой тока до 10 Ампер.
Применение радиаторов обязательно если ток в силовой цепи реле 5 или более ампер. В противном случае возможен выход из строя реле в результате перегрева.
− Ток нагрузки 10А
− Входное напряжение 3...32В DC
− Коммутируемое напряжение 24...380В AC

387.00 ₽

Доступно: 199 шт

шт

Характеристики

Ток нагрузки	10А
Коммутируемое напряжение	24-380В AC
Входное напряжение	3-32В DC
Электрическая прочность	2500В AC
Управляющий ток	≤ 15мА
Ток утечки в выключенном состоянии	≤5мА
Время включения/выключения	≤10мс
Сопротивление изоляции	≥50МОм
Рабочая температура	-30°C...+75°C
Температура хранения	-40°C...+80°C
Степень защиты по ГОСТ 1425496	IP40
Климатическое исполнение и категория размещения по ГОСТ 1515069	УХЛ4
Индикация	светодиод для контроля наличия входного сигнала
Тип монтажа	крепление винтами на плоскость
Габаритные размеры	62х45х26 мм

Размеры реле

Схема подключения

Расшифровка маркировки твердотельных реле SSR на примере модели SSR-25-AA-H

SSR – серия реле;
25 – номинальный ток нагрузки, А;
AA-H – исполнение (управляющий сигнал / напряжение питания нагрузки):
       AA     - 80-250 VAC / 24-380 VAC;
       AA-H - 80-250 VAC / 90-480 VAC;
       DA     - 3-32 VDC / 24-380 VAC;
       DA-H - 3-32 VDC / 90-480 VAC;
       DD     - 3-32 VDC / 5-60 VDC;
       DD-H - 3-32 VDC / 5-220 VDC;
       VA     - 470 kOм / 24-380 VAC.
