Твердотельное реле 77.31.8.230.8051

  • Артикул: 005.066.144

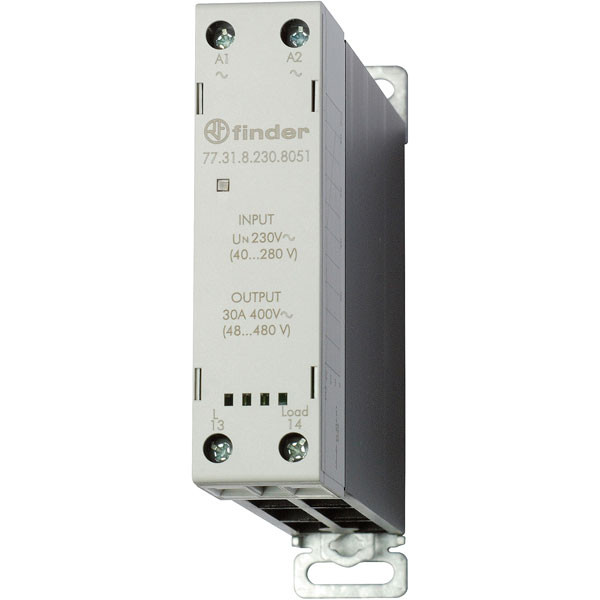

Твердотельное реле 77.31.8.230.8051
Производитель: Finder (Италия)
Модульное твердотельное реле 77.31.8.230.8051 может применяться для точного управления электроприводами.
• Случайное переключение;
• Установка на 35мм DIN рейку;
• Расположение контактов по типу реле.
8 141.00 ₽
 шт

Характеристики

Выходная цепь
Конфигурация контактов1 NO (SPST-NO)
Номинальный ток In/ Максимальный пиковый ток (10мс)30А/520А
Номинальное напряжение400В АС
Диапазон номинальных напряжений(60...440)В АС
Диапазон коммутируемых напряжений(48...480)В АС
Периодическое пиковое напряжение в закрытом состоянии1100В
Номинальная нагрузка АС7а (cos φ= 0.8)30A
Номинальная нагрузка АС1520А
Допустимая мощность однофазного двигателя (230В АС)2,5 кВт
Номинальная мощность потребления ламп (230В АС)4500Вт (лампа накаливания/галогенная)
2500Вт (компактная люминесцентная лампа /светодиод)
4000Вт (люминесцентная лампа с электронным балластом)
1800Вт (скомпенсированная лампа с электромагнитным балластом)
Минимальный ток коммутации при 400В АС300 мА
Ток утечки в закрытом состоянии при 400В АС1 мА
Максимальное падение напряжения во включенном состоянии при t=25°C и 30А0,85В
Потери мощности при 30А16Вт
Входная цепь
Номинальное напряжение Un230В АС
Номинальная мощность при UmaxАС (50 Гц): 7,5ВА
DC: 0,9Вт
Диапазон рабочего напряжения(40...280)В АС
Напряжение отпускания, АС6В
Технические характеристики
Электрическая долговечность10·106 циклов
Время включения/отключения<2/<25 мс
Напряжение изоляции между входом и выходом (1,2/50 мкс)6кВ
Электрическая прочность изоляции3000В АС
Температура эксплуатации-20°C...+80°C
Степень защитыIP20
Характеристики клемм
Момент затяжки винта0,8 Н·м
Максимальный размер жесткого проводника1x6/2x4 мм2
1x10/2x12 AWG
Максимальный размер гибкого проводника1х6/2х4 мм2
1х10/2х12 AWG
Длина снятия изоляции9 мм

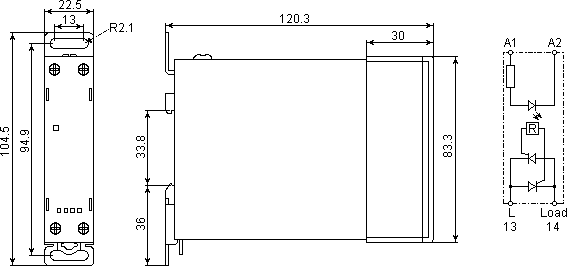

Размеры и упрощенная принципиальная схема

Размеры и схема реле 77.31

Характеристики выходной цепи

Зависимость тока от температуры
Зависимость тока выходной цепи от температуры
Зависимость пикового пускового тока от времени
Зависимость пикового пускового тока от времени
