LR2K0306 тепловое реле перегрузки 3P 0.8-1.2А

Артикул: 004.014.206

Производитель: Schneider Electric

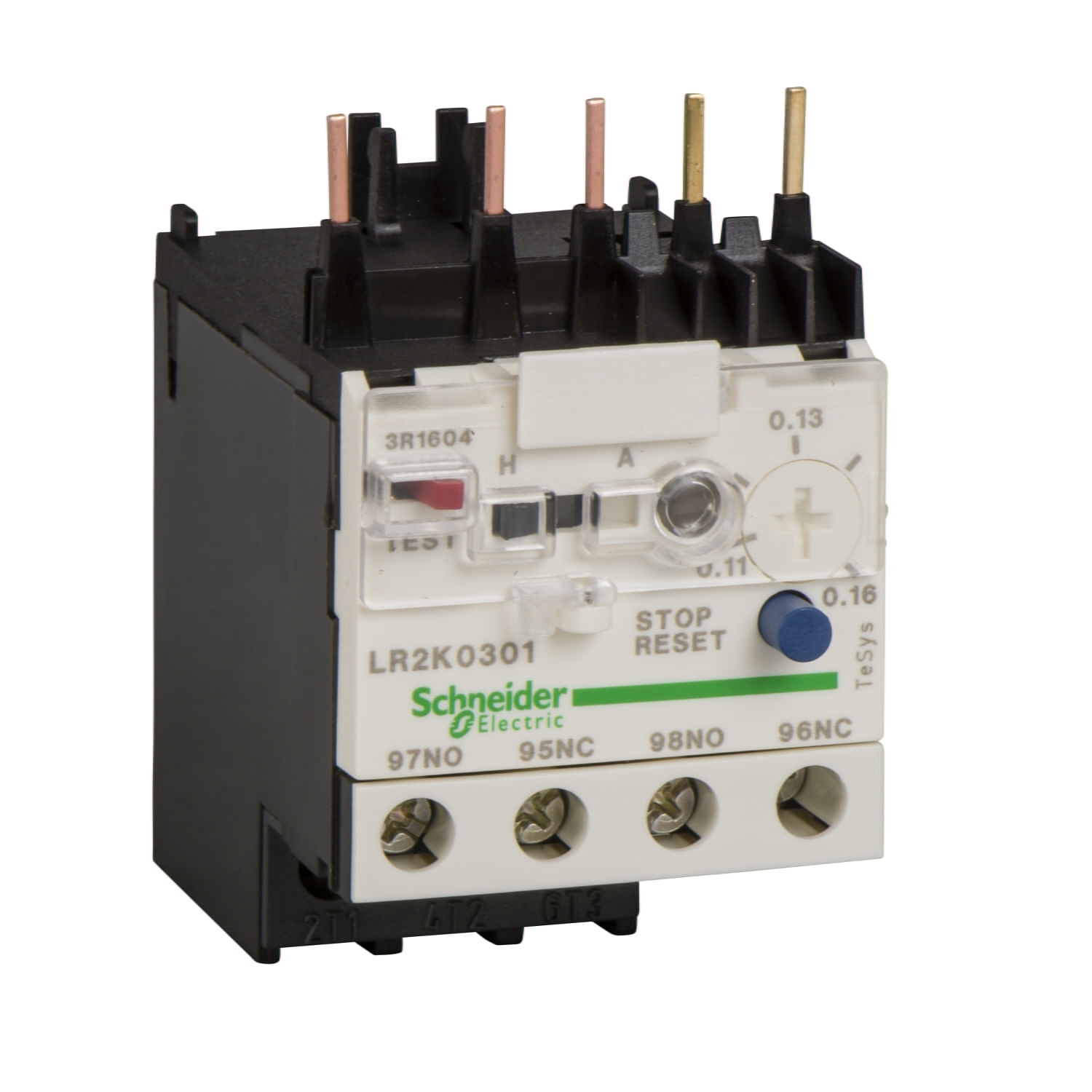

Реле LR2K0306 разработаны для защиты электродвигателей. Ток уставки 0.8-1.2A. Они имеют функцию защиты от асимметрии фаз. Повторный взвод может осуществляться вручную или автоматически.
Установка производится непосредственно под существующим контактором.
Для монтажа отдельно от контактора используется переходной клеммный блок LA7K0064.
На передней панели реле расположены:

переключатель ручного ("Н") или автоматического ("А") режима повторного взвода;
красная кнопка тестирования;
синяя кнопка остановки и ручного повторного взвода;
желтый индикатор перегрузки.

☎ Цена по запросу

Основные характеристики

семейство продуктов	TeSys
наименование изделия	TeSys LRK
тип изделия или компонента	Дифференциальное тепловое реле перегрузки
краткое название устройства	LR2K
применение реле	Защита двигателя
совместимость изделий	LC1K LP1K LC7K LP4K
тип сети	Переменный ток Постоянный ток
Класс тепловой перегрузки	Класс 10A в соответствии с IEC 60947-4-1
диапазон уставок тепловой защиты	0.8...1.2 А
[Ui] номинальное напряжение изоляции	600 В силовая цепь в соответствии с CSA C22.2 № 14 690 В силовая цепь в соответствии с BS 4941 690 В силовая цепь в соответствии с IEC 60947 750 В силовая цепь в соответствии с VDE 0110 группа C

Дополнительные характеристики

частота сети	<= 400 Hz
монтажная опора	Монтаж на панель со специальными принадлежностями Рейка со специальными принадлежностями Под контактором
вспом. контакты, доступные на каждом контакторе	1 Н.О. + 1 Н.З.
[Ith] условный тепловой ток на открытом воздухе	6 А для цепь сигнализации
[Ue] номинальное рабочее напряжение	<= 690 V для силовая цепь 690 V переменный ток AC-15 для цепь сигнализации 250 V постоянный ток DC-13 для цепь сигнализации
соответствующий номинал предохранителя	6 А gG для цепь сигнализации в соответствии с VDE 0660 6 А gG для цепь сигнализации в соответствии с IEC 60947
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ
мощность, рассеиваемая одним полюсом	2 Вт
чувствительность к обрыву фазы	Да в соответствии с IEC 60947-4-1
индикация	Индикатор срабатывания (желтый)
тип управления	Красный кнопка функция тестирования отключения Синий кнопка останов и ручной сброс Переключатель ручной или автоматический для сброс режим
присоединения	Винтовой зажим 1 кабель (-и) 1.5...4 мм² - жесткость кабеля: жесткий кабель Винтовой зажим 1 кабель (-и) 0.75...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Винтовой зажим 1 кабель (-и) 0.34...2.5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Винтовой зажим 2 кабель (-и) 1.5...4 мм² - жесткость кабеля: жесткий кабель Винтовой зажим 2 кабель (-и) 0.75...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Винтовой зажим 2 кабель (-и) 0.34...1.5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
момент затяжки	1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
высота	58 мм
ширина	45 мм
глубина	65 мм
масса продукта	0.145 кг

Диапазон уставок	Предохранители, используемые с реле			Каталожный номер
	Максимальный ток
	тип aM	тип gG	тип BS88
A	A	A	A
0.11-0.16	0.25	0.5	−	LR2K0301
0.16-0.23	0.25	0.5	−	LR2K0302
0.23-0.36	0.5	1	−	LR2K0303
0.36-0.54	1	1.6	−	LR2K0304
0.54-0.8	1	2	−	LR2K0305
0.8-1.2	2	4	6	LR2K0306
1.2-1.8	2	6	6	LR2K0307
1.8-2.6	4	6	10	LR2K0308
2.6-3.7	4	10	16	LR2K0310
3.7-5.5	6	16	16	LR2K0312
5.5-8	8	20	20	LR2K0314
8-11.5	10	25	20	LR2K0316
10-14	16	32	25	LR2K0321
12-16	20	40	32	LR2K0322
