| Основные характеристики |
|---|

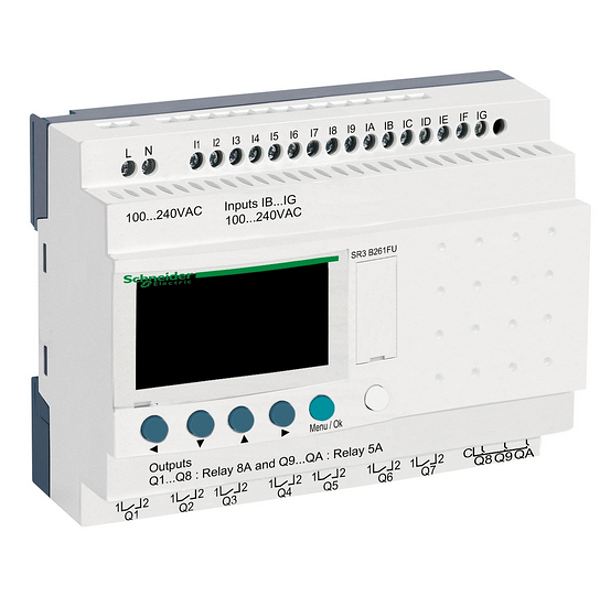

| серия продукта | Zelio Logic |
| тип устройства или его аксессуаров | Модульное интеллектуальное реле |
| Дополнительные характеристики |
|---|
| локальный дисплей | есть |
| количество строк в программе или функциональных блоков | 0...500 с FBD программирование
0...240 с язык лестничных диаграмм LADDER программирование |
| время цикла | 6...90 мс |
| срок резервного хранения данных | 10 лет при температуре 25 °C |
| погрешность хода часов | 6 с/месяц при температуре 25 °C
12 минут в год при температуре 0...55 °C |
| проверки | (загрузка) памяти программ при каждом включении питания |
| [Us] номинальное напряжение сети | 100...240 V переменный ток |
| пределы напряжения питания | 85...264 В |
| частота | 50/60 Hz |
| потребляемый ток | 100 мА в 100 V (без модулей расширения)
50 мА в 240 V (без модулей расширения)
60 мА в 240 V (с расширениями)
80 мА в 100 V (с расширениями) |
| потребляемая мощность, ВА | 12 В·А без модулей расширения
17 В·А с расширениями |
| напряжение развязки | 1780 В |
| типы реализуемых защит | от подключения с обратной полярностью (команды управления не выполняются) |
| количество дискретных входов | 16 |
| напряжение дискретного входа | 100...240 V переменный ток |
| ток дискретного входа | 0.6 мА |
| частота дискретного входа | 47...53 Hz
57...63 Hz |
| предельный уровень коммутации напряжения в состоянии 1 | ⩾ 79 В для дискретного входа |
| предельный уровень коммутации напряжения в состоянии 0 | ⩽ 40 В для дискретного входа |
| current state 1 guaranteed | ⩾ 0.17 mA для дискретного входа |
| current state 0 guaranteed | ⩽ 0.5 mA для дискретного входа |
| входной импеданс | 350 кОм (дискретный вход) |
| количество выходных реле | 10 релейных выхода выход(ы) |
| пределы выходного напряжения | 24...250 V AC
5...30 V DC (релейный выход) |
| тип контактов | нет для релейного выхода |
| выходной тепловой ток | 5 A для 2 выходов (релейный выход)
8 A для 8 выходов (релейный выход) |
| электрическая износостойкость | 500000 циклы AC-12 в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1
500000 циклы AC-15 в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1
500000 циклы DC-12 в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1
500000 циклы DC-13 в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1 |
| коммутационная способность, мА | ⩾ 10 мА в 12 В (релейный выход) |
| рабочая частота, Гц | 0.1 Гц (при Ie) для релейного выхода
10 Гц (режим холостого хода) для релейного выхода |
| механическая износостойкость | 10000000 циклов (релейный выход) |
| [Up] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1 |
| часы | есть |
| время выполнения команды выключателем | 10 ms (из сост. 0 в сост. 1) для релейный выход
5 ms (из сост. 1 в сост. 0) для релейный выход
50 ms с язык лестничных диаграмм LADDER программирование (из сост. 0 в сост. 1) для дискретный вход
50 ms с язык лестничных диаграмм LADDER программирование (из сост. 1 в сост. 0) для дискретный вход
50...255 ms с FBD программирование (из сост. 0 в сост. 1) для дискретный вход
50...255 ms с FBD программирование (из сост. 1 в сост. 0) для дискретный вход |
| присоединения | Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 полугибкий
Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 жесткий кабель
Винтовые зажимы, зажимная способность: 1 x 0,25...1 x 2,5 мм² AWG 24…AWG 14 гибкий с кабельным наконечником
Винтовые зажимы, зажимная способность: 2 x 0,2...2 x 1,5 мм² AWG 24...AWG 16 жесткий кабель
Винтовые зажимы, зажимная способность: 2 x 0,25...2 x 0,75 мм² AWG 24...AWG 18 гибкий с кабельным наконечником |
| момент затяжки | 0.5 Н-м |
| категория перенапряжения | III в соответствии с EN/IEC 60664-1 |
| масса продукта | 0.4 кг |
| Условия эксплуатации |
|---|
| стойкость к кратковременным исчезновениям напряжения питания | ⩽ 10 мс |
| сертификация продукта | CSA
C-Tick
GL
GOST
UL |
| стандарты | EN/IEC 60068-2-27 Ea
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/МЭК 61000-4-2 уровень 3
EN/IEC 61000-4-3
EN/МЭК 61000-4-4 уровень 3
EN/IEC 61000-4-5
EN/МЭК 61000-4-6 уровень 3 |
| степень защиты IP | IP20 (клеммный блок) в соответствии с IEC 60529
IP40 (передняя панель) в соответствии с IEC 60529 |
| характеристики окружающей среды | Директива по ЭМС в соответствии с EN/IEC 61000-6-2
Директива по ЭМС в соответствии с EN/IEC 61000-6-3
Директива по ЭМС в соответствии с EN/IEC 61000-6-4
Директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B
Директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2 |
| помеха излучаемая/наведенная | Класс B в соответствии с EN 55022-11 группа 1 |
| степень загрязнения | 2 в соответствии с EN/IEC 61131-2 |
| рабочая температура окружающей среды | -20...40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
-20...55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 |
| температура окружающей среды при хранении | -40...70 °C |
| рабочая высота | 2000 м |
| максимальная высота при транспортировке | ⩽ 3048 м |
| относительная влажность | 95 % без попадания конденсата или капель воды |
