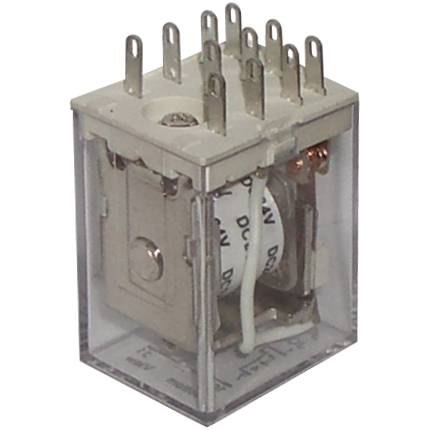

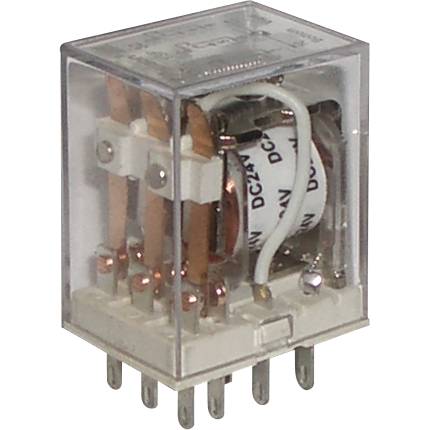

Реле JQX-13F 3Z 24VDC
Производитель: Essima
Силовое промежуточное реле JQX-13F с тремя перекидными контактами.
Допустимый ток через контакты до 10А.
Применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока.
Возможна установка в клеммную колодку DTF11A для монтажа реле на DIN-рейке.
259.00 ₽
Доступно: 96 шт
 шт

Технические параметры

Размеры28 x 31 x 42 мм
Время срабатывания≤25 мс
Исполнение контактов3Z
Материал контактовAgCdO
Номинальная нагрузка10A/250В AC (30В DC)
Напряжение питания катушки24В DC
Сопротивление катушки390 Ом ± 10%
Потребляемая мощность катушки0.9Вт
Напряжение срабатывания (при 25°C)19,2В DC
Напряжение отпускания (при 25°C)2,4В DC
Контактное сопротивление≤100мОм
Сопротивление изоляции≥500МОм
Диэлектрическая прочность между контактами1000В AC/1мин
Диэлектрическая прочность между обмоткой и контактами1500В AC/1мин

Размеры

размеры реле JQX-13F вид сбокуразмеры реле JQX-13F вид снизуреле JQX-13F разводка контактов
