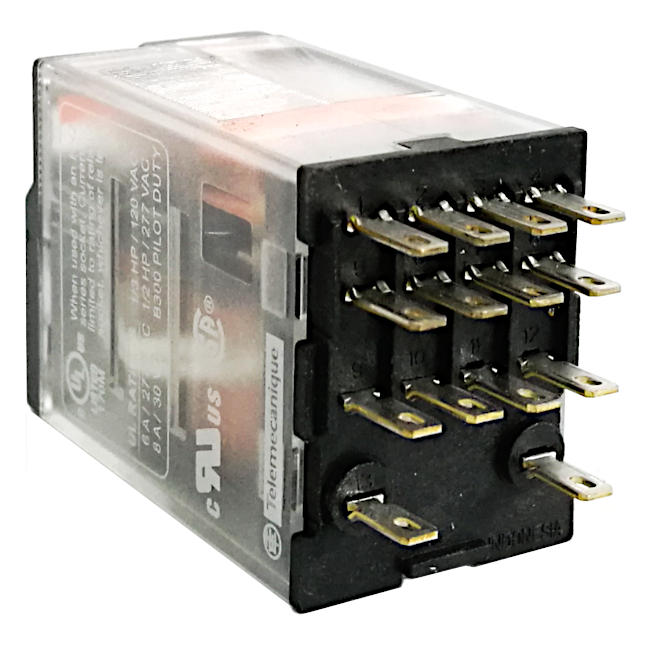

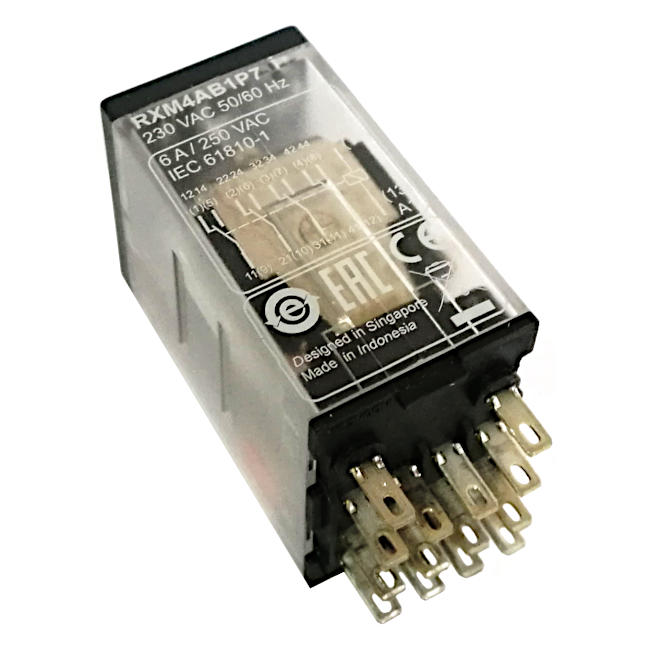

Миниатюрное втычное реле Zelio RXM4AB1P7

Артикул: 005.006.008

Производитель: Schneider Electric

Штрихкод: 3389119403795

Реле RXM4AB217 - съемное электромеханическое (промежуточное) реле. Реле предназначено для переключения в силовых цепях на номинальные токи до 6А. Реле имеет 4 перекидных контакта.

☎ Цена по запросу

Основные характеристики

Серия продукта	Zelio Relay
название серии	Миниатюрный
тип устройства или его аксессуаров	Втычное реле
краткое название устройства	RXM
тип контактов	4 переключающ.
напряжение цепи управления	230 V пер. ток, 50/60 Hz
[Itde] условный тепловой ток в закрытом корпусе	6 А в -40...55 °C
светодиодный индикатор состояния	Без
способ управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Плоский
[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC 300 В в соответствии с UL 300 В в соответствии с CSA
[Up] номинальное импульсное выдерживаемое напряжение	2.5 кВ для 1,2/50 мкс
материал контактов	AgNi
[Icw] номинальный кратковременно допустимый ток	3 А в 28 V Постоянного тока (Н.З.) в соответствии с IEC 3 А в 250 V AC (Н.З.) в соответствии с IEC 6 А в 28 V Постоянного тока (нет) в соответствии с IEC 6 А в 250 V AC (нет) в соответствии с IEC 6 А в 277 V AC в соответствии с UL 8 А в 30 В Постоянного тока в соответствии с UL
макс. коммутируемое напряжение	250 В в соответствии с IEC
ток нагрузки	6 А в 250 V переменный ток 6 А в 28 V постоянный ток
макс. коммутационная способность	1500 В·А/168 Вт
минимальная коммутационная способность	170 mW в 10 мА, 17 В
рабочая частота	⩽ 18000 циклов/час холостой ход ⩽ 1200 циклов/час под нагрузкой
механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 циклы для резистивные нагрузка
среднее потребление катушки в В·А	1.2 в 60 Hz
средн. потребление	1.2 В·А 60 Hz
порог напряжения отпускания	⩾ 0,15 Uc
время срабатывания	20 мс
время сброса	20 мс
среднее сопротивление катушки	15000 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения	184...253 V переменный ток
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
рабочее положение	Любое положение
общая высота CAD	82.8 мм
общая высота CAD	80.35 мм
масса продукта	0.037 кг
комплектация изделия	Механизм в сборе

Условия эксплуатации

электрическая прочность изоляции	1300 В переменный ток между контактами с микровыключение изоляция 2000 В переменный ток между катушкой и контактом с усиленный изоляция 2000 В переменный ток между полюсами с основной изоляция
сертификация продукта	CE CSA GOST RoHS UL REACH Lloyd's
стандарты	EN/IEC 61810-1 UL 508 CSA C22.2 № 14
температура окружающей среды при хранении	-40...85 °C
рабочая температура окружающей среды	-40...55 °C
виброустойчивость	3 gn (f = 10...150 Гц), амплитуда +/- 1 mm (вкл. 5 циклов в работе) 5 gn (f = 10...150 Гц), амплитуда +/- 1 mm (вкл. 5 циклов в нерабочем состоянии)
степень защиты IP	IP40 в соответствии с EN/IEC 60529
ударопрочность	10 gn в рабочем режиме 30 gn неработающий
степень загрязнения	2
