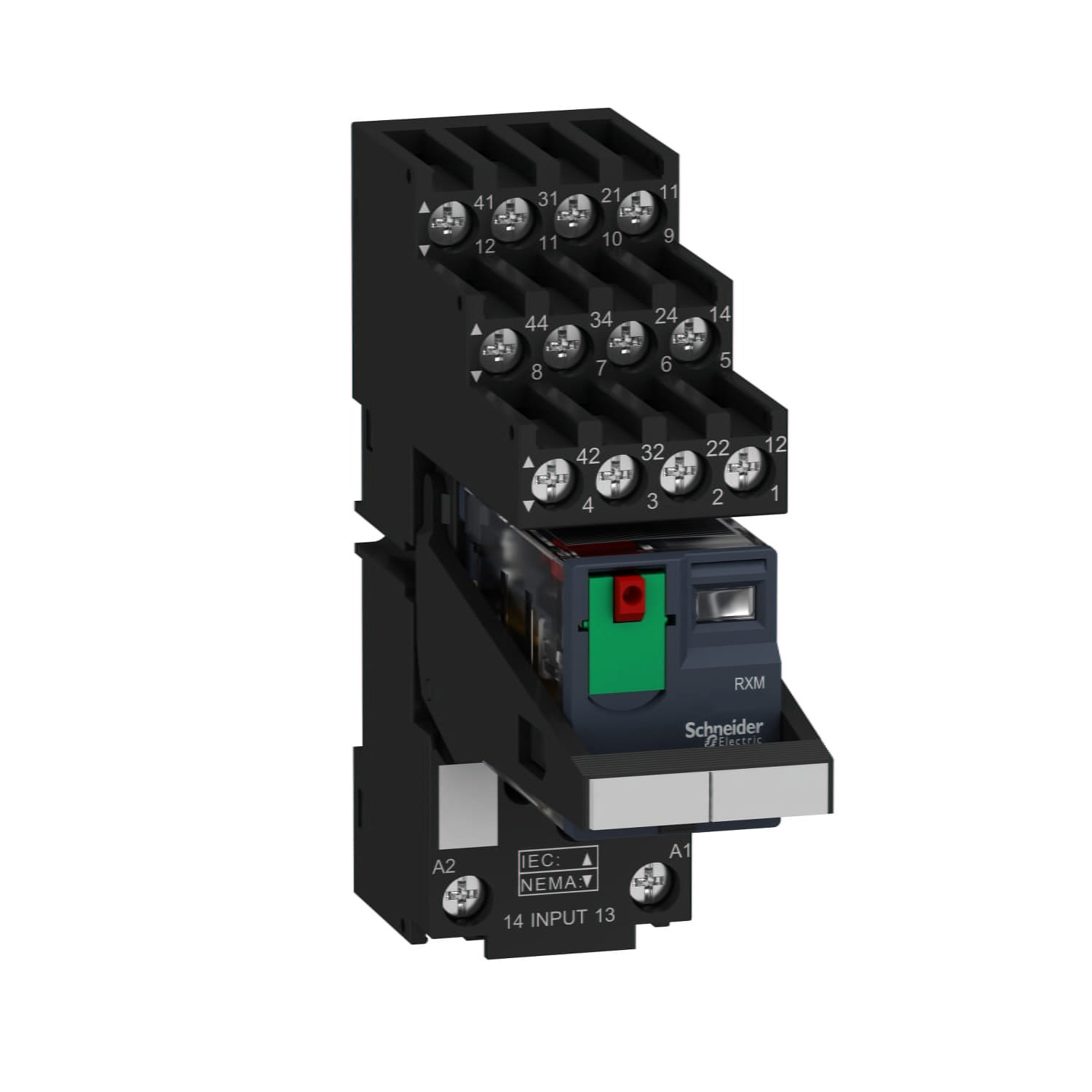

Реле RXM4AB2P7PVS

Артикул: 005.006.333

Производитель: Schneider Electric

Штрихкод: 3606489563202

Реле промежуточное втычное.
Номинальный ток 6A.
Четыре С/О (переключающих) контакта.
Напряжение цепи управления ~230В.
Светодиодная индикация.
Блокируемая тестовая кнопка.
В комплекте колодка, скоба, площадка для маркировки.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Название серии	Миниатюрный
Тип продукта	Втычное реле
Краткое название устройства	RXM
Тип контактов	4 переключающ.
Напряжение цепи управления	230 V Переменный ток 50/60 Гц
[Ithe] условный тепловой ток в закрытом корпусе	6 А в -40…55 °C
Светодиодный индикатор состояния	С
Тип управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC
[Up] номинальное импульсное выдерживаемое напряжение	2,5 кВ в течение 1,2/50 мкс
Материал контактов	AgNi
[Ie] номинальный рабочий ток	3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC 3 А в 250 В (AC) Н.З. в соответствии с IEC 6 А в 28 V (Постоянного тока) Н.О. в соответствии с IEC 6 А в 250 В (AC) Н.О. в соответствии с IEC 6 А в 277 В (AC) в соответствии с UL 8 А в 30 В (Постоянного тока) в соответствии с UL
Минимальный коммутируемый ток	10 мА
макс. коммутируемое напряжение	250 В
Минимальное коммутируемое напряжение	17 В
resistive rated load	6 А в 250 В Переменный ток 6 А в 28 V постоянный ток
макс. коммутационная способность	1500 В·А/168 Вт пер./пост. тока
минимальная коммутационная способность	170 mW в 10 мА, 17 В
рабочая частота	≤ 1200 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 циклы для резистивные нагрузка
average coil consumption in W	1,2 Вт, Переменный ток
порог напряжения отпускания	>= 0.3 Uc Переменный ток
operate time	20 мс
release time	20 мс
average coil resistance	15000 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения	184...253 V Переменный ток
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
минимальная партия для продажи	30
общая ширина CAD	26,9 мм
общая высота CAD	82,8 мм
общая высота CAD	80,35 мм
соединения – клеммы	Разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником Разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником Разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника Разъем, 2 x 0,5...2 x 1,5 мм² (AWG 20...AWG 16) жесткий кабель Без наконечника
значение момента	1 Н-м 0,99 Н-м
Вес нетто	0,105 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1300 В Переменный ток между контактами с микровыключение изоляция 2000 В Переменный ток между катушкой и контактом 2000 В Переменный ток между полюсами
Сертификаты	CE UL CSA EAC Lloyd's
Стандарты	UL 508 EN/IEC 61810-1 CSA C22.2 № 14 IEC 61984
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
Виброустойчивость	3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IP	IP20 в соответствии с EN/IEC 60529
ударопрочность	10 gn для в рабочем режиме 30 gn для неработающий
Степень загрязнения	2
