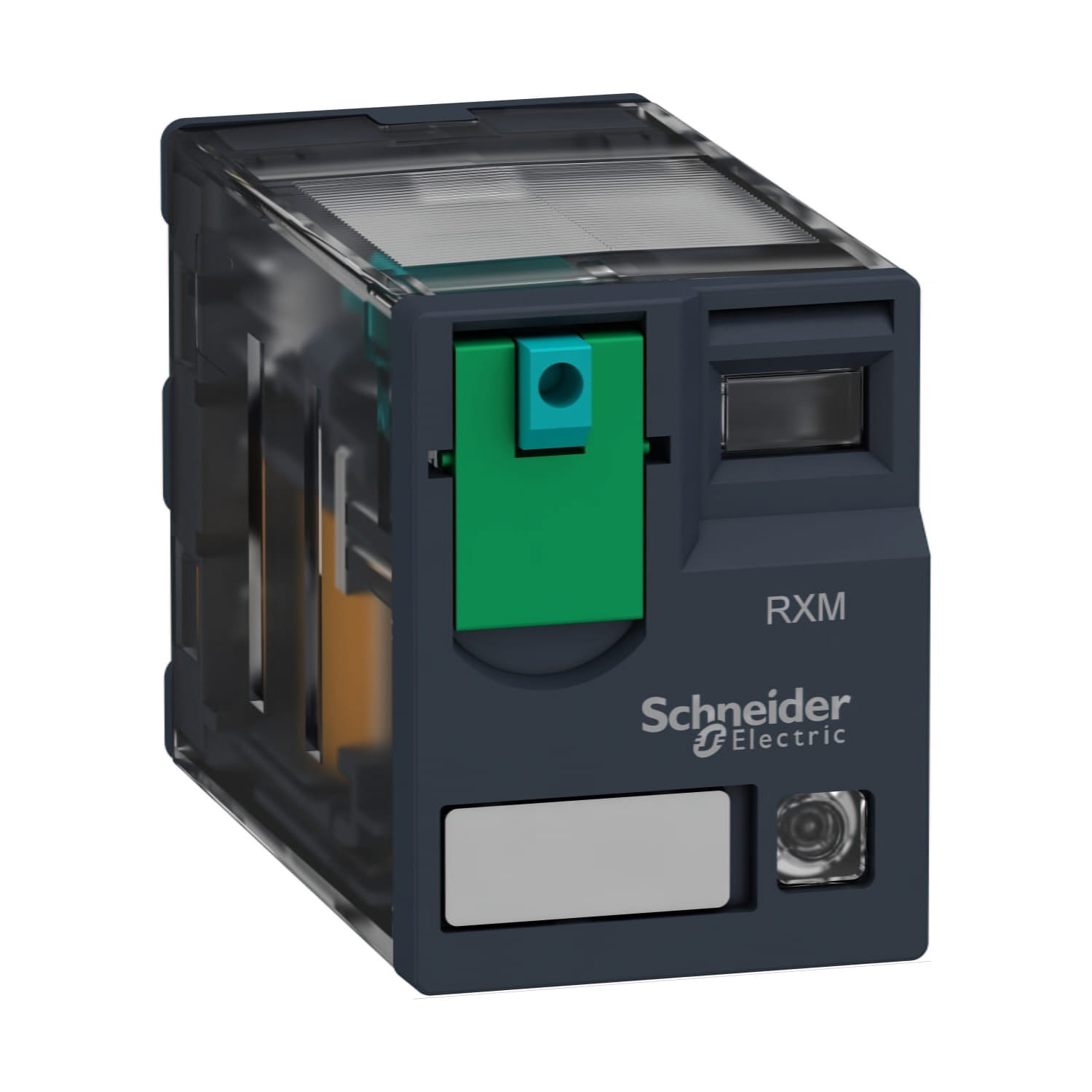

Реле RXM4AB2FD

Артикул: 005.006.329
Реле RXM4AB2FD
Производитель: Schneider Electric
Штрихкод: 3389119403856
Реле промежуточное втычное.
Номинальный ток 6A.
Четыре С/О (переключающих) контакта.
Напряжение цепи управления 110В постоянного тока.
Светодиодная индикация.
Блокируемая тестовая кнопка.
☎ Цена по запросу

Основные характеристики

Серия Harmony Relay
Название серии Миниатюрный
Тип продукта Втычное реле
Краткое название устройства RXM
Тип контактов 4 переключающ.
Напряжение цепи управления 110 V DC
[Ithe] условный тепловой ток в закрытом корпусе 6 А в -40…55 °C
Светодиодный индикатор состояния С
Тип управления Блокируемая тестовая кнопка
коэффициент использования 20 %

Дополнительные характеристики

форма вывода Плоский
[Ui] номинальное напряжение изоляции 250 В в соответствии с IEC
300 В в соответствии с CSA
300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение 2,5 кВ в течение 1,2/50 мкс
Материал контактов AgNi
[Ie] номинальный рабочий ток 3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
3 А в 250 В (AC) Н.З. в соответствии с IEC
6 А в 28 V (Постоянного тока) нет в соответствии с IEC
6 А в 250 В (AC) нет в соответствии с IEC
6 А в 277 В (AC) в соответствии с UL
8 А в 30 В (Постоянного тока) в соответствии с UL
макс. коммутируемое напряжение 250 В в соответствии с IEC
resistive rated load 6 А в 250 В Переменный ток
6 А в 28 V постоянный ток
макс. коммутационная способность 1500 В·А/168 Вт
минимальная коммутационная способность 170 mW в 10 мА, 17 В
рабочая частота ≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость 10000000 циклы
электрическая износостойкость 100000 циклы для резистивные нагрузка
average coil consumption in W 0,9 Вт
порог напряжения отпускания >= 0,1 Uc
operate time 20 мс
release time 20 мс
average coil resistance 13440 Ом в 20 °C +/- 10 %
пределы номинального рабочего напряжения 88...121 V DC
данные о безопасности и надежности B10d = 100000
категория защиты RT I
уровни тестирования Уровень А
Рабочее положение Любое положение
общая высота CAD 79 мм
общая высота CAD 78,45 мм
Вес нетто 0,037 кг
Комплектация изделия Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции 1300 В Переменный ток между контактами с микровыключение изоляция
2000 В Переменный ток между катушкой и контактом
2000 В Переменный ток между полюсами
Сертификаты ГОСТ
CE
UL
Lloyd's
CSA
Стандарты CSA C22.2 № 14
UL 508
EN/IEC 61810-1
Температура окружающей среды при хранении -40…85 °C
рабочая температура окружающей среды -40…55 °C
Виброустойчивость 3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IP IP40 в соответствии с EN/IEC 60529
ударопрочность 10 gn для в рабочем режиме
30 gn для неработающий
Степень загрязнения 2
