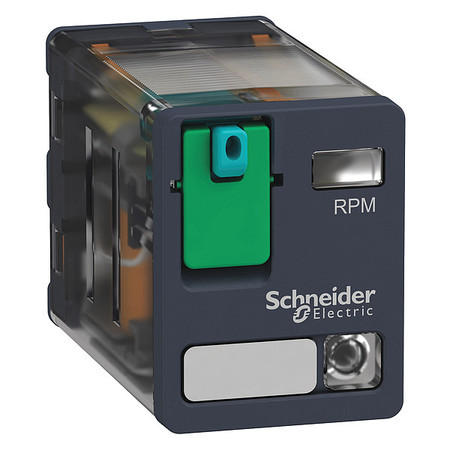

Миниатюрное реле RXM4AB2BD с катушкой на 24В DC

Артикул: 005.006.010

Производитель: Schneider Electric

Штрихкод: 3389119403818

Миниатюрное электромагнитное реле RXM4AB2BD втычного типа из серии Zelio Relay с номинальным током 6А и напряжением управляющей катушки 24В DС.
Реле имеет 4 перекидных контакта (4CO), материал контактов AgNi.
На лицевой панели имеется LED индикация состояния.
Способ управления - блокируемая тестовая кнопка.

☎ Цена по запросу

Минимальный заказ: 10

Основные характеристики

Серия	Harmony Electromechanical Relays
Название серии	Миниатюрный
Тип продукта	Втычное реле
Краткое название устройства	RXM
Тип контактов	4 переключающ.
Напряжение цепи управления	24 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе	6 A at -40…55 °C
Светодиодный индикатор состояния	С
Тип управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Плоский
[Ui] номинальное напряжение изоляции	250 V conforming to IEC 300 V conforming to CSA 300 V conforming to UL
[Up] номинальное импульсное выдерживаемое напряжение	2.5 kV during 1.2/50 µs
Материал контактов	AgNi
[Ie] номинальный рабочий ток	3 A at 28 V (DC) NC conforming to IEC 3 A at 250 V (AC) NC conforming to IEC 6 A at 28 V (DC) NO conforming to IEC 6 A at 250 V (AC) NO conforming to IEC 6 A at 277 V (AC) conforming to UL 8 A at 30 V (DC) conforming to UL
макс. коммутируемое напряжение	250 V conforming to IEC
resistive rated load	6 A at 250 V AC 6 A at 28 V DC
макс. коммутационная способность	1500 VA/168 W
минимальная коммутационная способность	170 mW at 10 mA, 17 V
рабочая частота	≤ 1200 cycles/hour under load ≤ 18000 cycles/hour no-load
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 cycles for resistive load
average coil consumption in W	0.9 W
порог напряжения отпускания	>= 0.1 Uc
operate time	20 ms
release time	20 мс
average coil resistance	650 Ohm at 20 °C +/- 10 %
пределы номинального рабочего напряжения	19.2...26.4 V DC
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Level A group mounting
Рабочее положение	Любое положение
общая высота CAD	82,8 мм
общая высота CAD	80,35 мм
Вес нетто	0,037 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1300 V AC between contacts with micro disconnection 2000 V AC between coil and contact 2000 V AC between poles
Сертификаты	UL CSA ГОСТ CE Lloyd's
Стандарты	EN/IEC 61810-1 UL 508 CSA C22.2 № 14
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
Виброустойчивость	3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles in operation 5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles not operating
Степень защиты IP	IP40 conforming to EN/IEC 60529
ударопрочность	10 gn for in operation 30 gn for not operating
Степень загрязнения	2

Размеры реле

Размеры Zelio реле RXM4AB2BD Schneider Electric

Электрическая схема

* Синие цифры соответствуют обозначению NEMA.
