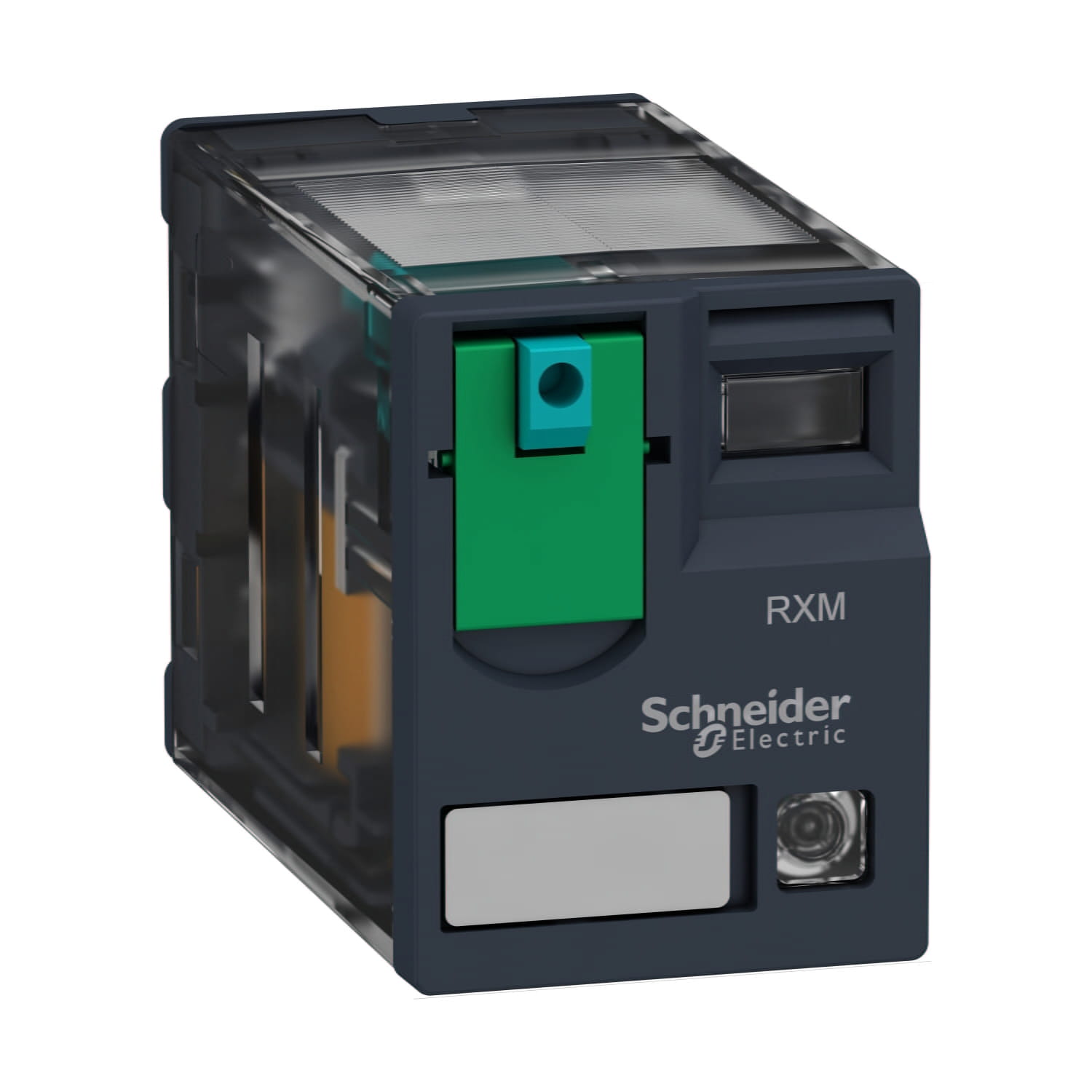

Реле RXM3AB2JD

Артикул: 005.006.308
Реле RXM3AB2JD
Производитель: Schneider Electric
Штрихкод: 3389119403689
Реле промежуточное втычное.
Номинальный ток 10A.
Три С/О (переключающих) контакта.
Напряжение цепи управления 12В постоянного тока.
Светодиодная индикация.
Блокируемая тестовая кнопка.
☎ Цена по запросу

Основные характеристики

Серия Harmony Relay
Название серии Миниатюрный
Тип продукта Втычное реле
Краткое название устройства RXM
Тип контактов 3 переключающ.
Напряжение цепи управления 12 V DC
[Ithe] условный тепловой ток в закрытом корпусе 10 A at -40…55 °C
Светодиодный индикатор состояния С
Тип управления Блокируемая тестовая кнопка
коэффициент использования 20 %

Дополнительные характеристики

форма вывода Плоский
[Ui] номинальное напряжение изоляции 250 В в соответствии с IEC
300 В в соответствии с CSA
300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение 4 кВ в течение 1,2/50 мкс
Материал контактов AgNi
[Ie] номинальный рабочий ток 10 А в 28 V (Постоянного тока) нет в соответствии с IEC
10 А в 250 В (AC) нет в соответствии с IEC
5 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
5 А в 250 В (AC) Н.З. в соответствии с IEC
10 А в 30 В (Постоянного тока) в соответствии с UL
10 А в 277 В (AC) в соответствии с UL
макс. коммутируемое напряжение 250 В в соответствии с IEC
resistive rated load 10 A at 250 V AC
10 A at 28 V DC
макс. коммутационная способность 2500 VA/280 W
минимальная коммутационная способность 170 mW в 10 мА, 17 В
рабочая частота ≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость 10000000 циклы
электрическая износостойкость 100000 циклы для резистивные нагрузка
average coil consumption in W 0,9 Вт
порог напряжения отпускания >= 0,1 Uc
operate time 20 мс
release time 20 мс
average coil resistance 160 Ом в 20 °C +/- 10 %
пределы номинального рабочего напряжения 9.6...13.2 V DC
данные о безопасности и надежности B10d = 100000
категория защиты RT I
уровни тестирования Уровень А
Рабочее положение Любое положение
общая высота CAD 79 мм
общая высота CAD 78,45 мм
Вес нетто 0,037 кг
Комплектация изделия Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции 1300 В Переменный ток между контактами с микровыключение изоляция
2000 В Переменный ток между катушкой и контактом
2000 В Переменный ток между полюсами
Сертификаты ГОСТ
Lloyd's
CE
CSA
UL
Стандарты UL 508
EN/IEC 61810-1
CSA C22.2 № 14
Температура окружающей среды при хранении -40…85 °C
рабочая температура окружающей среды -40…55 °C
Виброустойчивость 3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IP IP40 в соответствии с EN/IEC 60529
ударопрочность 10 gn для в рабочем режиме
30 gn для неработающий
Степень загрязнения 2
