Миниатюрное реле RXM2AB1B7 2CO 24V~

Артикул: 005.006.016

Производитель: Schneider Electric

Штрихкод: 3389119403382

Миниатюрное электромагнитное реле Zelio Relay RXM2AB1B7 с номинальным током 12А и напряжением управляющей катушки 24В AС. На лицевой панели реле расположены:
− Кнопка для тестирования контактов;
− Выдвижная пластина для принудительного удержания контактов во время тестирования или техобслуживания (рабочее положение - задвинутое);
− Этикетка для маркировки реле.
Реле имеет 2 перекидных контакта (2CO), материал контактов AgNi.

☎ Цена по запросу

Основные характеристики

Серия продукта	Zelio Relay
Название серии	Миниатюрный
Тип продукта	Втычное реле
Краткое название устройства	RXM
Тип контактов	2 переключающ.
Напряжение цепи управления	24 V пер. ток 50/60 Hz
[Ithe] условный тепловой ток в закрытом корпусе	12 А в -40…55 °C
Светодиодный индикатор состояния	Нет
Тип привода	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Плоский
[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение	4 кВ в течение 1,2/50 мкс
материал контактов	AgNi
[Ie] номинальный рабочий ток	12 А в 28 V (Постоянного тока) Н.О. в соответствии с IEC 12 А в 250 В (AC) Н.О. в соответствии с IEC 6 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC 6 А в 250 В (AC) Н.З. в соответствии с IEC 12 А в 28 V (Постоянного тока) в соответствии с UL 12 А в 277 V (AC) в соответствии с UL
макс. коммутируемое напряжение	250 В в соответствии с IEC
resistive rated load	12 А в 250 В Переменный ток 12 А в 28 V постоянный ток
макс. коммутационная способность	3000 В·А/336 Вт
минимальная коммутационная способность	170 mW в 10 мА, 17 В
рабочая частота	≤ 1200 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 циклы для резистивные нагрузка
average coil consumption in VA	1,2 в 60 Гц
средн. потребление	1,2 В·А в 60 Гц
порог напряжения отпускания	>= 0,15 Uc
operate time	20 мс
release time	20 мс
average coil resistance	180 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения	19.2...26.4 V Переменный ток
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
Вес	0,037 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1300 В Переменный ток между контактами с микровыключение изоляция 2000 В Переменный ток между катушкой и контактом 2000 В Переменный ток между полюсами
Сертификаты	UL Lloyd's RoHS CE CSA ГОСТ REACH
Стандарты	EN/IEC 61810-1 CSA C22.2 № 14 UL 508
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
виброустойчивость	3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IP	IP40 в соответствии с EN/IEC 60529
ударопрочность	10 gn для в рабочем режиме 30 gn для неработающий
Степень загрязнения	3

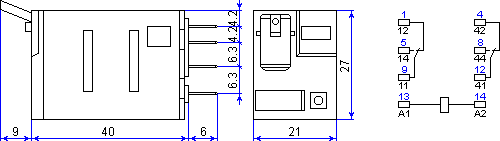

Размеры реле и электрическая схема

* Синие цифры соответствуют обозначению NEMA.
