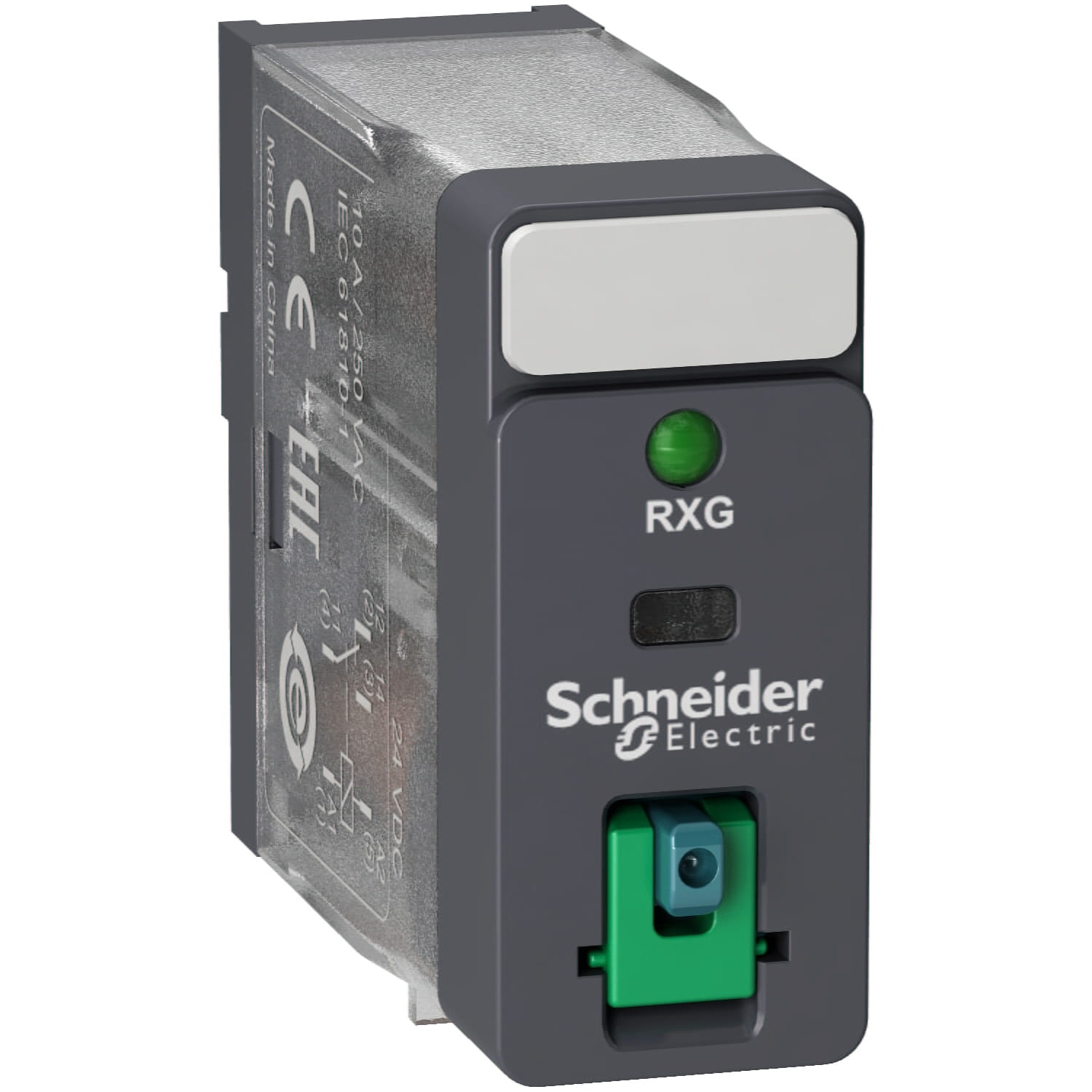

Реле RXG12BD

Артикул: 005.006.214

Производитель: Schneider Electric

Штрихкод: 3606480688737

Реле промежуточное втычное.
Номинальный ток 10А
Один С/О (переключающий) контакт.
Светодиодная индикация.
Напряжение цепи управления 24В постоянного тока.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Название серии	Промежуточное реле
Тип продукта	Втычное реле
Краткое название устройства	RXG
Тип контактов	1 переключающ.

Дополнительные характеристики

Светодиодный индикатор состояния	С
Материал контактов	Сплав серебра (AgSnO2In2O3)
Maximum contact resistance	100 мОм
[Ithe] условный тепловой ток в закрытом корпусе	10 A at -40…55 °C
[Ie] номинальный рабочий ток	10 А в 30 В (Постоянного тока) в соответствии с UL 10 А в 30 В (Постоянного тока) в соответствии с IEC 10 А в 250 В (AC) в соответствии с IEC 10 А в 250 В (AC) в соответствии с UL
макс. коммутируемое напряжение	250 В Переменный ток 30 В постоянный ток
ток нагрузки	10 A at 250 V AC
макс. коммутационная способность	2500 VA
Минимальная коммутационная способность	500 мВт в 100 мА, 5 В постоянный ток
рабочая частота	≤ 1800 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
коэффициент использования	20 %
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 циклы для нет резистивные загрузка 55 °C 100000 циклы для Н.З. резистивные загрузка 55 °C
[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ 1,2/50 мкс
электрическая прочность изоляции	1000 В Переменный ток между контактами с микровыключение изоляция 5000 В Переменный ток между катушкой и контактом с усиленная изоляция изоляция
Coil resistance	1100 Ом +/- 10 %
сопротивление изоляции	1000 МОм в 500 В постоянный ток
уровни тестирования	Уровень А
Положение монтажа	Любое положение
порог напряжения отпускания	>= 0.1 Uc DC
Coil insulation class	Класс F
Operate time	20 мс
Release time	20 мс
Напряжение цепи управления	24 V DC
данные о безопасности и надежности	B10d = 100000
Цвет крышки	Стандарт
Тип управления	Блокируемая тестовая кнопка
Индикатор наличия напряжения	Индикатор
значение момента	0,8 Н-м
Вес нетто	0,02 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

Виброустойчивость	3 gn, амплитуда = +/- 0,75 мм (f = 10…150 Гц)в рабочем режиме 5 gn, амплитуда = +/- 0,75 мм (f = 10…150 Гц)не работает
Степень защиты IP	IP40
Ударопрочность	20 gn в рабочем режиме 100 gn не работает
категория защиты	RT I
Стандарты	МЭК 61810-1 CSA C22.2 № 14 UL 508
Сертификаты	EAC CSA CE UL
Степень загрязнения	2
Категория перенапряжения	III
Температура окружающей среды при хранении	-40…85 °C
Рабочая температура окружающей среды	-40…70 °C
Относительная влажность	10…85 %
