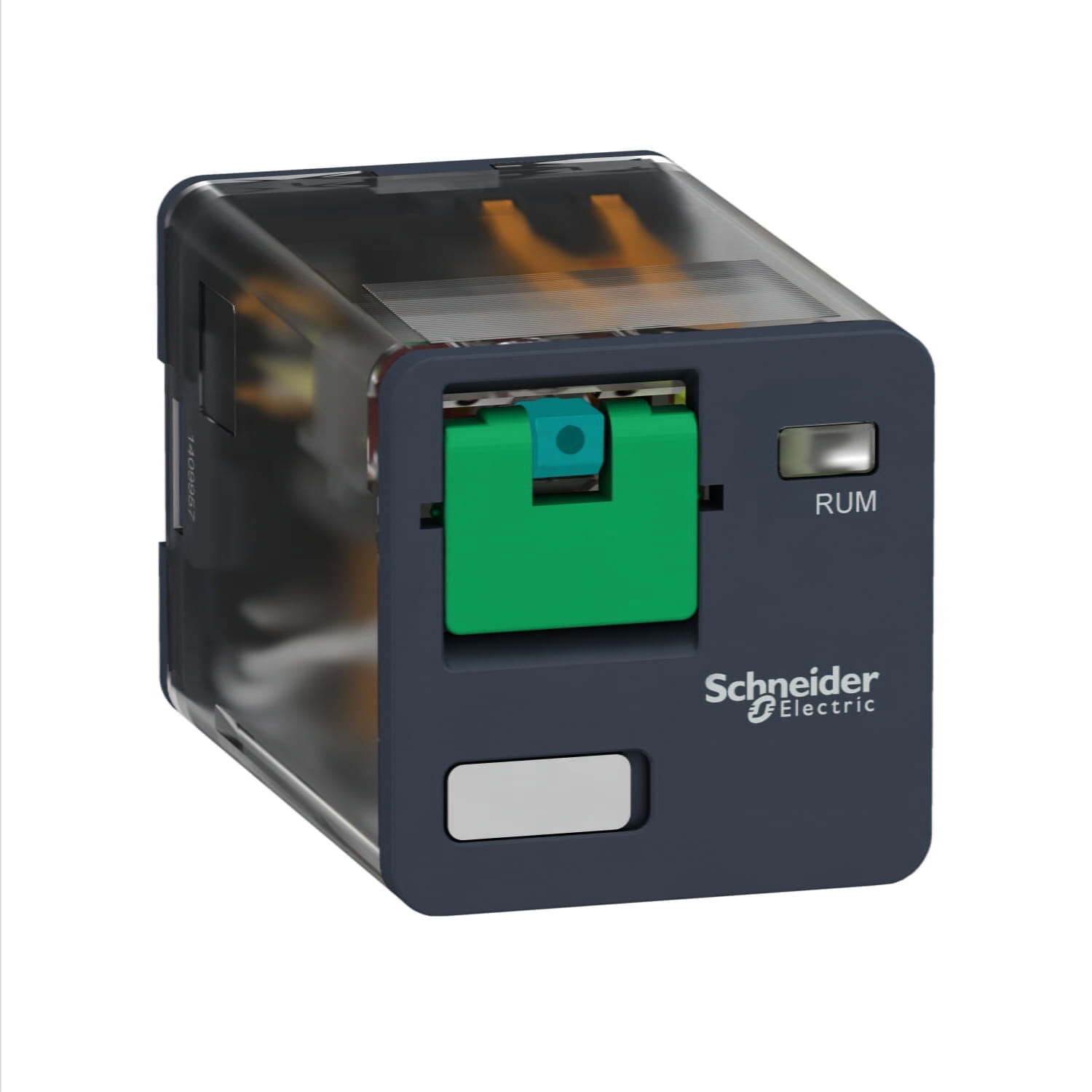

Реле RUMC31MD

Артикул: 005.006.180

Производитель: Schneider Electric

Штрихкод: 3606480626890

Реле с цилиндрическими контактами для монтажа на колодках RUZC3M.
Напряжение питания 220В постоянного тока.
Три переключающих контакта.
Блокируемая тестовая кнопка.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Название серии	Universal
Тип продукта	Втычное реле
Краткое название устройства	RUM
Тип контактов	3 переключающ.
Напряжение цепи управления	220 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе	10 A at -40…55 °C
Светодиодный индикатор состояния	Без
Тип управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Цилиндрический
[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение	4 kV (1.2/50 µs)
Материал контактов	AgNi
[Ie] номинальный рабочий ток	10 A at 277 V AC conforming to UL 10 A at 30 V DC conforming to UL 10 A at 277 V AC (same polarity) conforming to CSA 10 A at 30 V DC conforming to CSA 5 A at 250 V AC (NC) conforming to IEC 5 A at 28 V DC (NC) conforming to IEC 10 A at 250 V AC (NO) conforming to IEC 10 A at 28 V DC (NO) conforming to IEC
макс. коммутируемое напряжение	250 В в соответствии с IEC
Resistive rated load	10 A at 250 V AC 10 A at 28 V DC
макс. коммутационная способность	2500 VA/280 W
минимальная коммутационная способность	170 mW at 10 mA, 17 V
рабочая частота	≤ 18000 циклов/час холостой ход ≤ 1200 циклов/час под нагрузкой
Механическая износостойкость	5000000 циклы
электрическая износостойкость	100000 cycles for resistive load
Average coil consumption in W	1,4 Вт
порог напряжения отпускания	>= 0.1 Uc DC
Operate time	20 ms at nominal voltage
Release time	20 ms at nominal voltage
Average coil resistance	37000 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения	176...242 V постоянный ток
категория защиты	RT I
уровни тестирования	Уровень А
данные о безопасности и надежности	B10d = 100000
Рабочее положение	Любое положение
Вес нетто	0,086 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1500 V AC between contacts with micro disconnection 2500 V AC between coil and contact with reinforced 2000 V AC between poles with basic
Сертификаты	CSA UL EAC
Стандарты	CSA C22.2 № 14 UL 508 EN/IEC 61810-1
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
Виброустойчивость	3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе 4 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles not operating
Степень защиты IP	IP40
ударопрочность	10 gn (duration = 11 ms) for in operation conforming to EN/IEC 60068-2-27 10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27
Степень загрязнения	2

Вспомогательные элементы и аксессуары для RUMC31MD

RUZC3M
