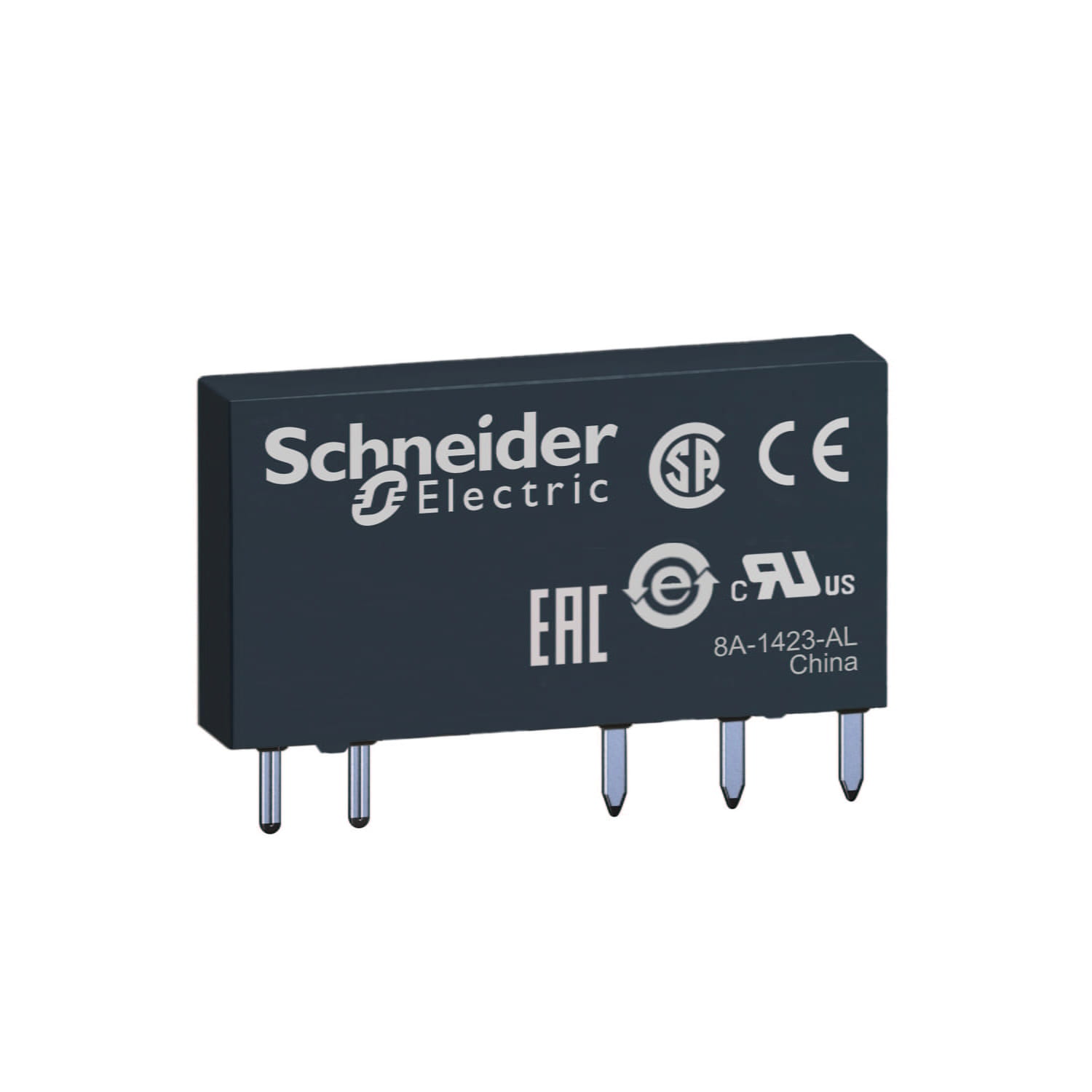

Реле RSL1GB4ND

Артикул: 005.006.140

Производитель: Schneider Electric

Штрихкод: 3606480078002

Тонкое интерфейсное штепсельное/втычное реле, при ширине 6 мм его можно монтировать практически везде. Простой монтаж и извлечение реле из колодки.
Напряжение питания - 60В постоянного тока. Перекидной позолоченный контакт позволяет коммутировать цепи с низким током.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Название серии	Узкое промежуточное реле
Тип продукта	Втычное реле
Краткое название устройства	RSL
Тип контактов	1 переключающ.
Работа контактов	Низкий уровень
[Uc] напряжение цепи управления	60 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе	6 А в -40…55 °C
Светодиодный индикатор состояния	Без
Тип управления	Без кнопки

Дополнительные характеристики

форма вывода	Плоский (типа PCB)
среднее сопротивление	16600 Ом в 23 °C +/- 15 %
пределы номинального рабочего напряжения	45...84 В постоянный ток
[Ui] номинальное напряжение изоляции	250 В в соответствии с EN/IEC 277 В в соответствии с cUL
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с IEC
Материал контактов	Серебряный сплав - позолота (AgSnO2)
[Ie] номинальный рабочий ток	6 А (AC-1/DC-1) в соответствии с IEC/UL
Минимальный коммутируемый ток	1 мА
макс. коммутируемое напряжение	277 В
Minimum switching voltage	24 В
макс. коммутационная способность	1500 VA 50 Вт
Минимальная коммутационная способность	24 мВт
рабочая частота	≤ 360 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	60000 циклы, 6 А в 250 В, AC-1 переключение
время работы	5 мс сброс 12 мс
категория защиты	RT III
уровни тестирования	Уровень А
Рабочее положение	Любое положение
Ширина	5 мм
Высота	28 мм
Глубина	18,5 мм
Описание зажимов ISO n°1	(A1-A2)CO (11-12-14)OC
Вес нетто	0,0054 кг
ток нагрузки	6 А в 250 В Переменный ток 0,5 мм монтажное расстояние
средн. потребление катушки в Вт	0,21 Вт
порог напряжения отпускания	>= 0,05 Uc
данные о безопасности и надежности	B10d = 60000
Монтажная опора	Socket or PCB
Комплектация изделия	Изделие в сборе

Условия эксплуатации

Электрическая прочность изоляции	1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом
Стандарты	UL 508 CSA C22.2 № 14 EN/IEC 61810-1
Сертификаты	EAC CSA UL
Температура окружающей среды при хранении	-40…70 °C
Виброустойчивость	+/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP	IP40 в соответствии с EN/IEC 60529
ударопрочность	5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды	-40…55 °C
