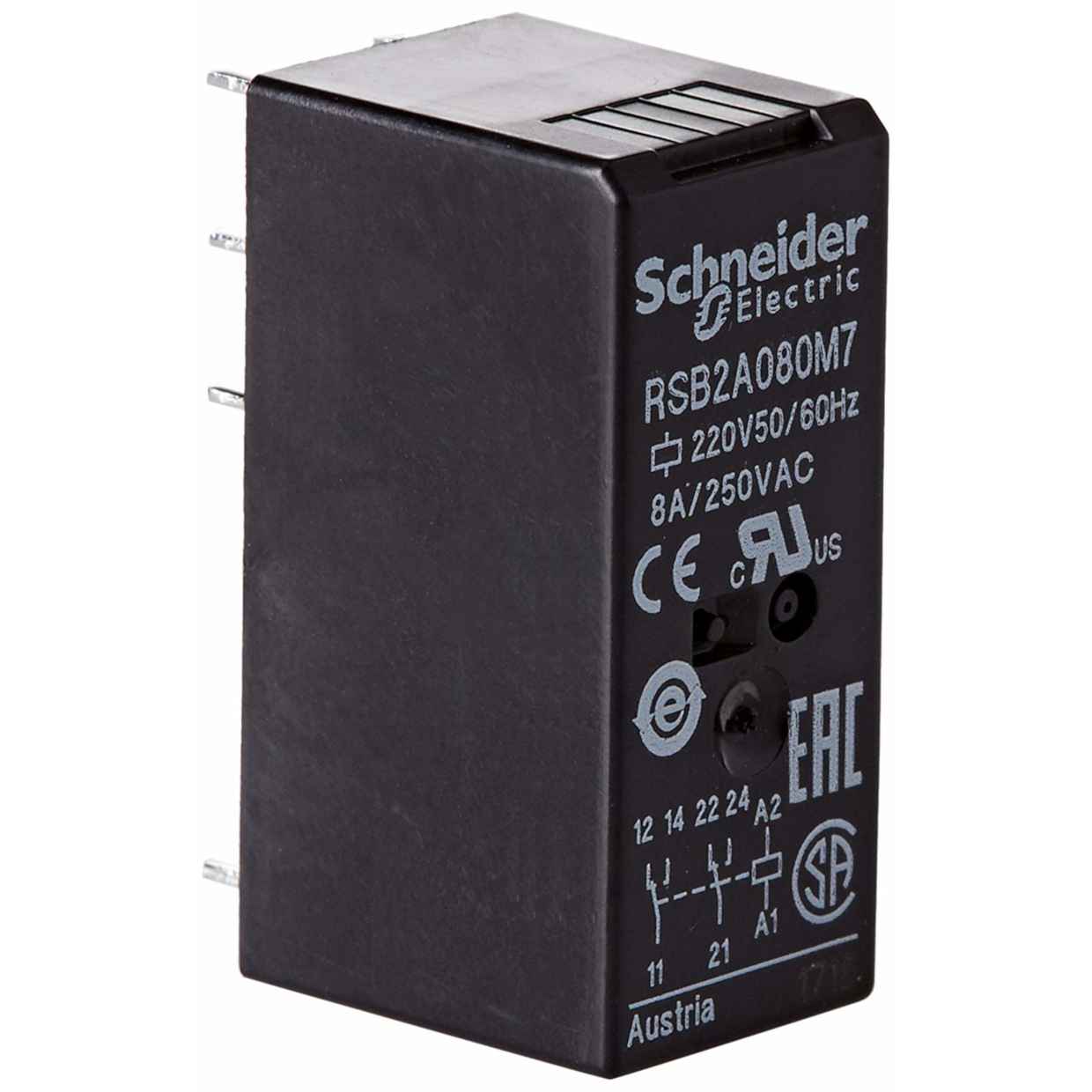

Электромагнитное реле Zelio RSB2A080M7 2CO 220Vac

Артикул: 005.006.014

Производитель: Schneider Electric

Промежуточное втычное реле производства Шнайдер Электрик. 2 переключающих контакта. Категория эксплуатации AC-1/DC-1. Напряжение питание катушки 220В 50/60Гц.

☎ Цена по запросу

Минимальный заказ: 10, кратно: 10

Расположение контактов

Основные характеристики

Серия	Harmony Electromechanical Relays
Название серии	Промежуточное реле
Тип продукта	Втычное реле
Краткое название устройства	RSB
Тип контактов	2 переключающ.
Работа контактов	Стандарт
[Ithe] условный тепловой ток в закрытом корпусе	8 А в -40…40 °C
Светодиодный индикатор состояния	Без
Тип управления	Без кнопки

Дополнительные характеристики

форма вывода	Плоский (типа PCB)
average coil resistance	33000 Ом сеть: переменный ток в 20 °C +/- 10 %
Номинальное рабочее напряжение	176...330 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции	400 В в соответствии с EN/МЭК 60947
[Up] номинальное импульсное выдерживаемое напряжение	3,6 кВ в соответствии с IEC 61000-4-5
Материал контактов	Сплав серебра (AgNi)
[Ie] номинальный рабочий ток	4 А (AC-1/DC-1) Н.З. в соответствии с IEC 8 А (AC-1/DC-1) Н.О. в соответствии с IEC
Минимальный коммутируемый ток	10 мА
макс. коммутируемое напряжение	300 В постоянный ток в соответствии с IEC
minimum switching voltage	12 В
макс. коммутационная способность	2000 ВА/224 Вт
resistive rated load	8 А в 250 В переменный ток 8 А в 28 V постоянный ток
минимальная коммутационная способность	120 мВт в 10 мА, 12 В
рабочая частота	≤ 600 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	5000000 циклы
электрическая износостойкость	100000 циклы, 8 А в 250 В, AC-1 нет 100000 циклы, 4 А в 250 В, AC-1 Н.З.
время работы	20 мс рабочая 20 мс сброс
Маркировка	CE
average coil consumption	0,75 В·А переменный ток
порог напряжения отпускания	>= 0.15 Uc AC
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
Вес нетто	0,014 кг
минимальная партия для продажи	10
Комплектация изделия	Изделие в сборе

Условия эксплуатации

Электрическая прочность изоляции	1000 В переменный ток между контактами 2500 В переменный ток между полюсами 5000 В переменный ток между катушкой и контактом
Стандарты	UL 508 EN/IEC 61810-1 CSA C22.2 № 14
Сертификаты	CSA UL EAC
Температура окружающей среды при хранении	-40…85 °C
Виброустойчивость	+/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP	IP40 в соответствии с EN/IEC 60529
ударопрочность	10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/МЭК 60068-2-27
рабочая температура окружающей среды	-40…70 °C (переменный ток)
