Реле RSB2A080BD

Артикул: 005.006.119

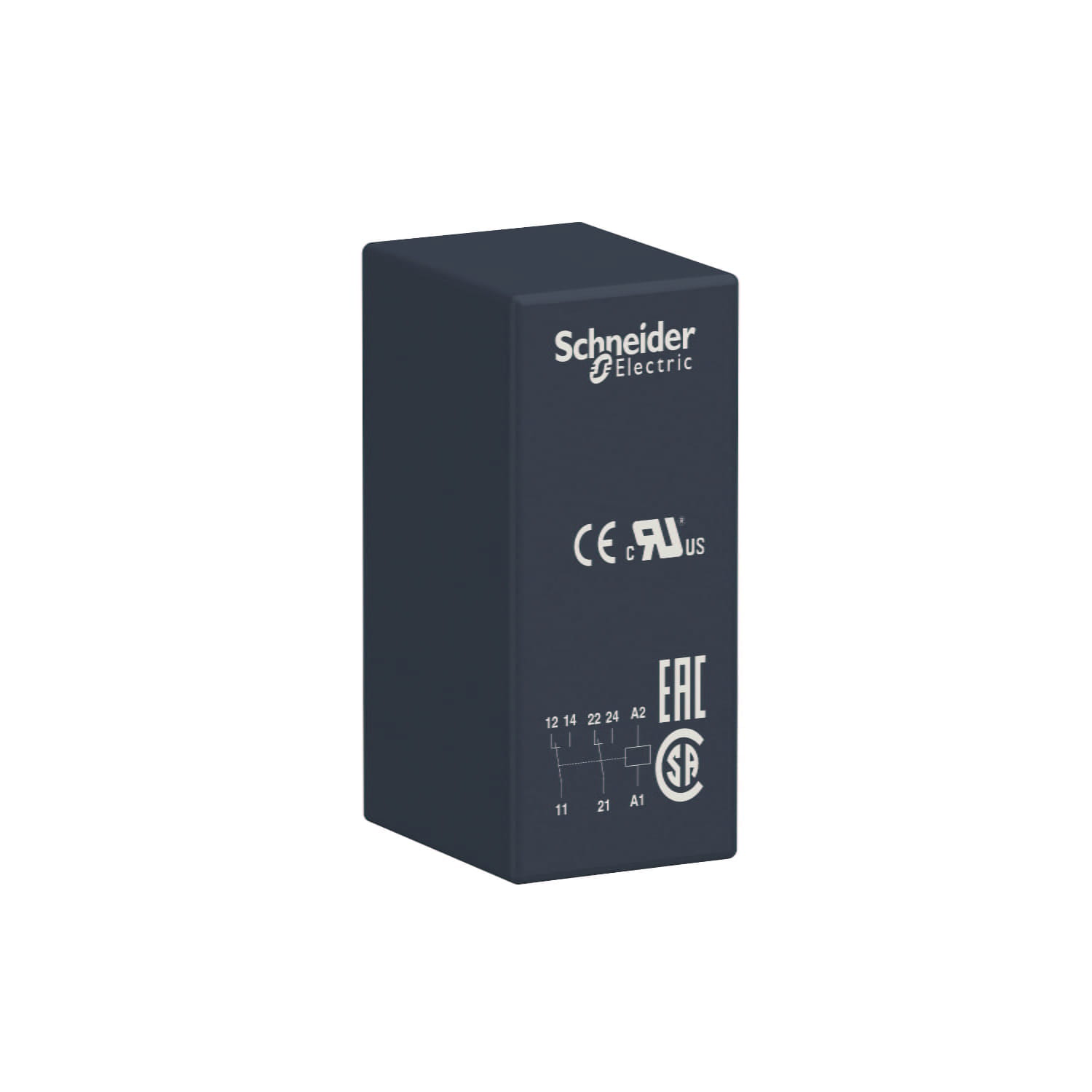

Реле RSB2A080BD
Производитель: Schneider Electric
Штрихкод: 3389110252361
Промежуточное втычное реле, 2CO (два перекидных контакта), цепь управления 24В постоянный ток. Номинальный ток 8А.
☎ Цена по запросу

Основные характеристики

Серия Harmony Relay
Название серии Промежуточное реле
Тип продукта Втычное реле
Краткое название устройства RSB
Тип контактов 2 переключающ.
Работа контактов Стандарт
[Uc] напряжение цепи управления 24 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе 8 А в -40…40 °C
Светодиодный индикатор состояния Без
Тип управления Без кнопки

Дополнительные характеристики

форма вывода Плоский (типа PCB)
average coil resistance 1440 Ом сеть: постоянный ток в 20 °C +/- 10 %
[В] Номинальное рабочее напряжение 16.8...36 В постоянный ток
[Ui] номинальное напряжение изоляции 400 В в соответствии с EN/IEC 60947
[Up] номинальное импульсное выдерживаемое напряжение 3,6 кВ в соответствии с IEC 61000-4-5
Материал контактов Сплав серебра (AgNi)
[Ie] номинальный рабочий ток 4 А (AC-1/DC-1) Н.З. в соответствии с IEC
8 А (AC-1/DC-1) нет в соответствии с IEC
Минимальный коммутируемый ток 10 мА
макс. коммутируемое напряжение 250 В постоянный ток в соответствии с IEC
minimum switching voltage 12 В
макс. коммутационная способность 2000 ВА/224 Вт
resistive rated load 8 А в 250 В Переменный ток
8 А в 28 V постоянный ток
минимальная коммутационная способность 120 мВт в 10 мА, 12 В
рабочая частота ≤ 600 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость 30000000 циклы
электрическая износостойкость 100000 циклы, 8 А в 250 В, AC-1 нет
100000 циклы, 4 А в 250 В, AC-1 Н.З.
время работы 20 мс рабочая
20 мс сброс
Маркировка CE
average coil consumption 0,45 Вт постоянный ток
порог напряжения отпускания >= 0.1 Uc DC
данные о безопасности и надежности B10d = 100000
категория защиты RT I
уровни тестирования Уровень А
Рабочее положение Любое положение
Вес нетто 0,014 кг
минимальная партия для продажи 10
Комплектация изделия Изделие в сборе

Условия эксплуатации

Электрическая прочность изоляции 1000 В Переменный ток между контактами
2500 В Переменный ток между полюсами
5000 В Переменный ток между катушкой и контактом
Стандарты UL 508
CSA C22.2 № 14
EN/IEC 61810-1
Сертификаты UL
CSA
EAC
Температура окружающей среды при хранении -40…85 °C
Виброустойчивость +/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP IP40 в соответствии с EN/IEC 60529
ударопрочность 10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27
5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды -40…85 °C (постоянный ток)
