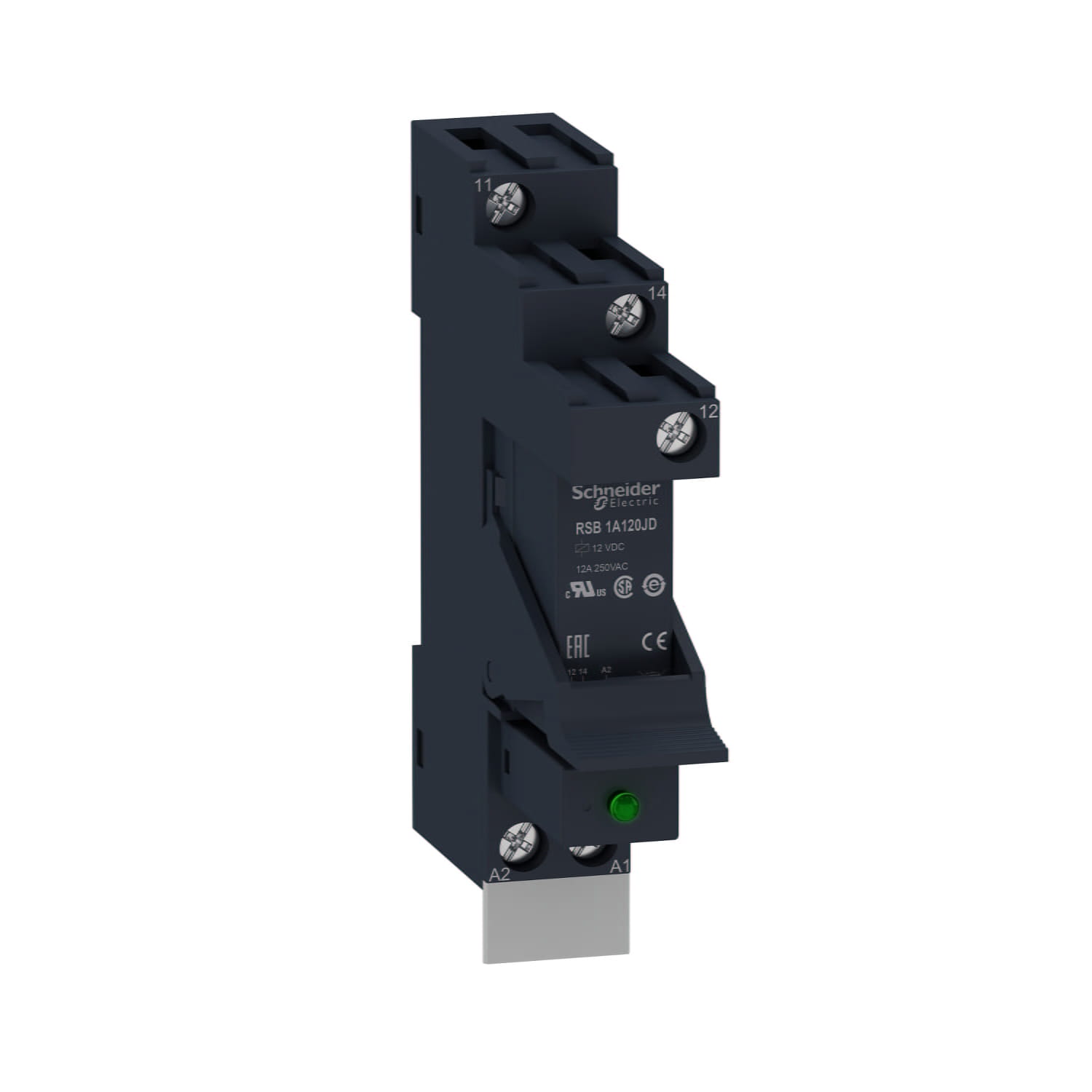

Реле в сборе RSB1A120JDPV

Артикул: 005.006.101

Производитель: Schneider Electric

Штрихкод: 3606489562670

Промежуточное втычное реле, 1CO (перекидной контакт), цепь управления 12В постоянный ток. Номинальный ток 12А.
В комплекте колодка для реле, скоба, маркировка, варистор со светодиодом.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Название серии	Промежуточное реле
Тип продукта	Втычное реле
Краткое название устройства	RSB
Тип контактов	1 переключающ.
Работа контактов	Стандарт
[Uc] напряжение цепи управления	12 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе	12 А в -40…40 °C
Светодиодный индикатор состояния	1 светодиод
Тип управления	Без управления

Дополнительные характеристики

average coil resistance	360 Ом сеть: постоянный ток в 20 °C +/- 10 %
[В] Номинальное рабочее напряжение	9.6...13.2 V постоянный ток
[Ui] номинальное напряжение изоляции	400 В в соответствии с EN/IEC 60947
[Up] номинальное импульсное выдерживаемое напряжение	3,6 кВ в соответствии с IEC 61000-4-5
Материал контактов	Сплав серебра (AgNi)
[Ie] номинальный рабочий ток	12 А (AC-1/DC-1) Н.О. в соответствии с IEC 6 А (AC-1/DC-1) Н.З. в соответствии с IEC
Минимальный коммутируемый ток	10 мА
макс. коммутируемое напряжение	250 В
minimum switching voltage	12 В
макс. коммутационная способность	3000 VA Переменный ток 336 W постоянный ток
resistive rated load	12 А в 250 В Переменный ток 12 А в 28 V постоянный ток
минимальная коммутационная способность	120 мВт в 10 мА, 12 В
рабочая частота	≤ 600 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	30000000 циклы
электрическая износостойкость	100000 циклы, 12 А в 250 В, AC-1 нет 100000 циклы, 6 А в 250 В, AC-1 Н.З.
время работы	20 мс рабочая 20 мс сброс
average coil consumption	0,45 Вт постоянный ток
порог напряжения отпускания	>= 0.1 Uc DC
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
значение момента	0,8 Н-м 0,79 Н-м
соединения – клеммы	Разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником Разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником Разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника Разъем, 2 x 0,5...2 x 1,5 мм² (AWG 20...AWG 16) жесткий кабель Без наконечника
Вес нетто	0,050 кг
минимальная партия для продажи	30
Комплектация изделия	Изделие в сборе

Условия эксплуатации

Электрическая прочность изоляции	1000 В Переменный ток между контактами 5000 В Переменный ток между катушкой и контактом
Стандарты	EN/IEC 61810-1 CSA C22.2 № 14 UL 508 IEC 61984
Сертификаты	CE UL CSA EAC
Температура окружающей среды при хранении	-40…85 °C
Виброустойчивость	+/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP	IP20 в соответствии с EN/IEC 60529
ударопрочность	10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды	-40…85 °C (постоянный ток)
