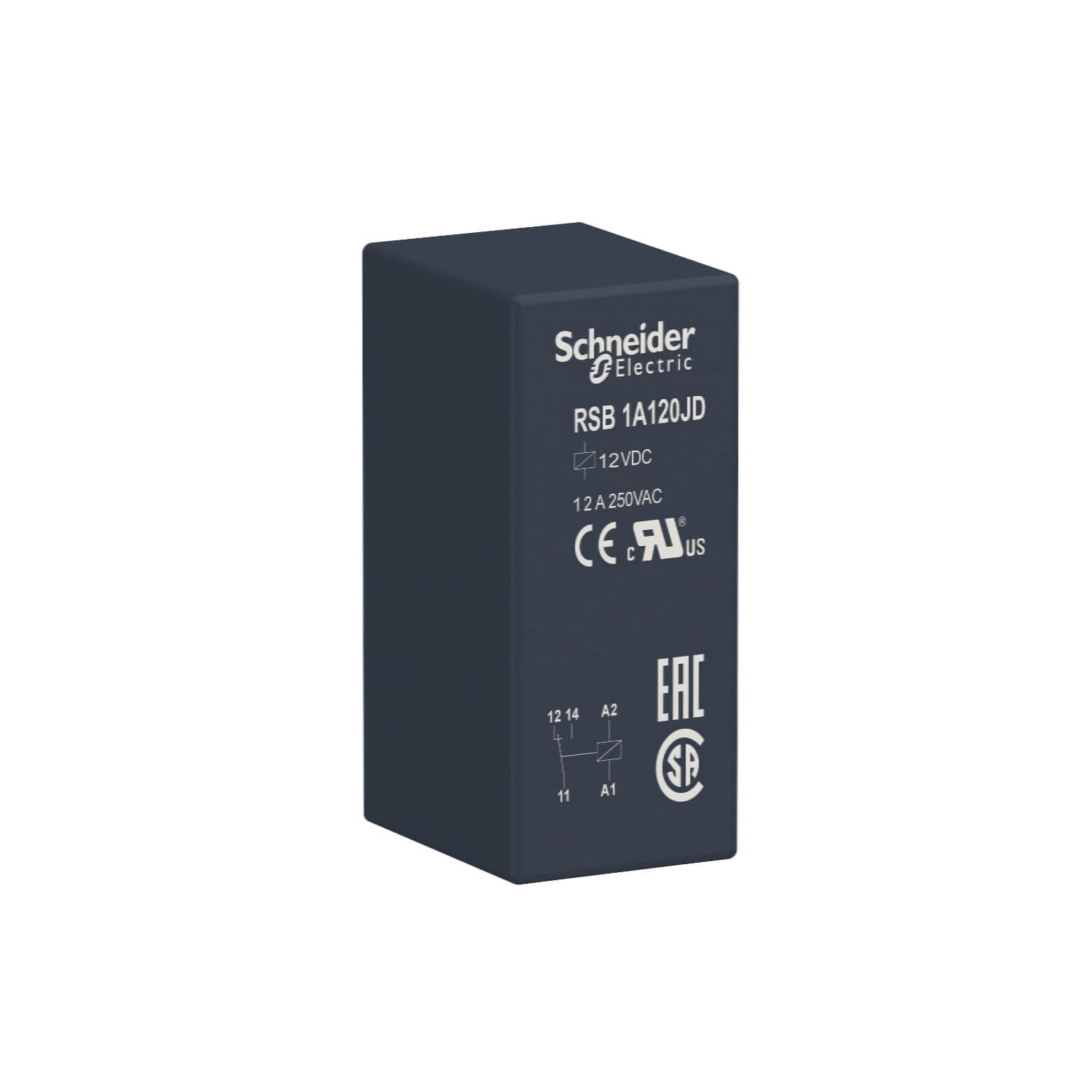

Реле RSB1A120JD

Артикул: 005.006.100
Реле RSB1A120JD
Производитель: Schneider Electric
Штрихкод: 3389110254112
Промежуточное втычное реле, 1CO (перекидной контакт), цепь управления 12В постоянный ток. Номинальный ток 12А.
☎ Цена по запросу

Основные характеристики

СерияHarmony Relay
Название серииПромежуточное реле
Тип продуктаВтычное реле
Краткое название устройстваRSB
Тип контактов1 переключающ.
Работа контактовСтандарт
[Uc] напряжение цепи управления12 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе12 А в -40…40 °C
Светодиодный индикатор состоянияБез
Тип управленияБез кнопки

Дополнительные характеристики

форма выводаПлоский (типа PCB)
average coil resistance360 Ом сеть: постоянный ток в 20 °C +/- 10 %
[В] Номинальное рабочее напряжение8.4...18 В постоянный ток
[Ui] номинальное напряжение изоляции400 В в соответствии с EN/IEC 60947
[Up] номинальное импульсное выдерживаемое напряжение3,6 кВ в соответствии с IEC 61000-4-5
Материал контактовСплав серебра (AgNi)
[Ie] номинальный рабочий ток12 А (AC-1/DC-1) нет в соответствии с IEC
6 А (AC-1/DC-1) Н.З. в соответствии с IEC
Минимальный коммутируемый ток10 мА
макс. коммутируемое напряжение250 В постоянный ток в соответствии с IEC
minimum switching voltage12 В
макс. коммутационная способность3000 В·А/336 Вт
resistive rated load12 А в 250 В Переменный ток
12 А в 28 V постоянный ток
минимальная коммутационная способность120 мВт в 10 мА, 12 В
рабочая частота≤ 600 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость30000000 циклы
электрическая износостойкость100000 циклы, 12 А в 250 В, AC-1 нет
100000 циклы, 6 А в 250 В, AC-1 Н.З.
время работы20 мс рабочая
20 мс сброс
average coil consumption0,45 Вт постоянный ток
порог напряжения отпускания>= 0.1 Uc DC
данные о безопасности и надежностиB10d = 100000
категория защитыRT I
уровни тестированияУровень А
Рабочее положениеЛюбое положение
Вес нетто0,014 кг
минимальная партия для продажи10
Комплектация изделияИзделие в сборе

Условия эксплуатации

Электрическая прочность изоляции1000 В Переменный ток между контактами
2500 В Переменный ток между полюсами
5000 В Переменный ток между катушкой и контактом
СтандартыCSA C22.2 № 14
UL 508
EN/IEC 61810-1
СертификатыEAC
UL
CSA
Температура окружающей среды при хранении-40…85 °C
Виброустойчивость+/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IPIP40 в соответствии с EN/IEC 60529
ударопрочность10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27
5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды-40…85 °C (постоянный ток)
