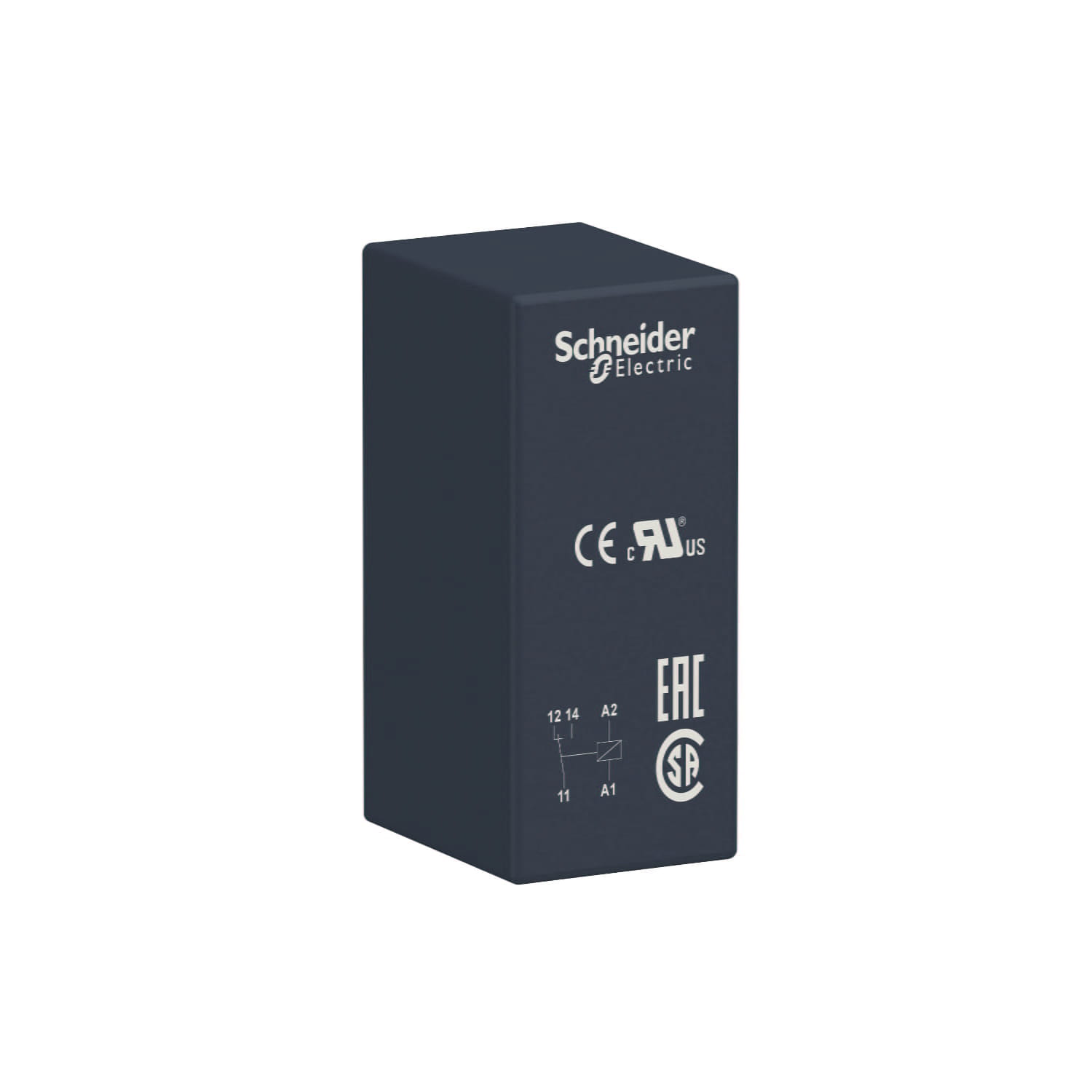

Реле RSB1A120F7

Артикул: 005.006.097

Производитель: Schneider Electric

Штрихкод: 3389110257243

Промежуточное втычное реле, 1CO (перекидной контакт), цепь управления 120В переменный ток. Номинальный ток 12А.

Основные характеристики

Серия	Harmony Relay
Название серии	Промежуточное реле
Тип продукта	Втычное реле
Краткое название устройства	RSB
Тип контактов	1 переключающ.
Работа контактов	Стандарт
[Uc] напряжение цепи управления	120 V Переменный ток
[Ithe] условный тепловой ток в закрытом корпусе	12 А в -40…40 °C
Светодиодный индикатор состояния	Без
Тип управления	Без кнопки

Дополнительные характеристики

форма вывода	Плоский (типа PCB)
average coil resistance	8360 Ом сеть: Переменный ток в 20 °C +/- 10 %
[В] Номинальное рабочее напряжение	96...180 В Переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции	400 В в соответствии с EN/IEC 60947
[Up] номинальное импульсное выдерживаемое напряжение	3,6 кВ в соответствии с IEC 61000-4-5
Материал контактов	Сплав серебра (AgNi)
[Ie] номинальный рабочий ток	12 А (AC-1/DC-1) Н.О. в соответствии с IEC 6 А (AC-1/DC-1) Н.З. в соответствии с IEC
Минимальный коммутируемый ток	10 мА
макс. коммутируемое напряжение	250 В постоянный ток в соответствии с IEC
minimum switching voltage	12 В
макс. коммутационная способность	3000 В·А/336 Вт
resistive rated load	12 А в 250 В Переменный ток 12 А в 28 V постоянный ток
минимальная коммутационная способность	120 мВт в 10 мА, 12 В
рабочая частота	≤ 600 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 циклы, 12 А в 250 В, AC-1 нет 100000 циклы, 6 А в 250 В, AC-1 Н.З.
время работы	20 мс рабочая 20 мс сброс
average coil consumption	0,75 В·А Переменный ток
порог напряжения отпускания	>= 0,15 Uc Переменный ток
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
Вес нетто	0,014 кг
минимальная партия для продажи	10
Комплектация изделия	Изделие в сборе

Условия эксплуатации

Электрическая прочность изоляции	1000 В Переменный ток между контактами 2500 В Переменный ток между полюсами 5000 В Переменный ток между катушкой и контактом
Стандарты	EN/IEC 61810-1 CSA C22.2 № 14 UL 508
Сертификаты	UL CSA EAC
Температура окружающей среды при хранении	-40…85 °C
Виброустойчивость	+/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP	IP40 в соответствии с EN/IEC 60529
ударопрочность	10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды	-40…70 °C (Переменный ток)
