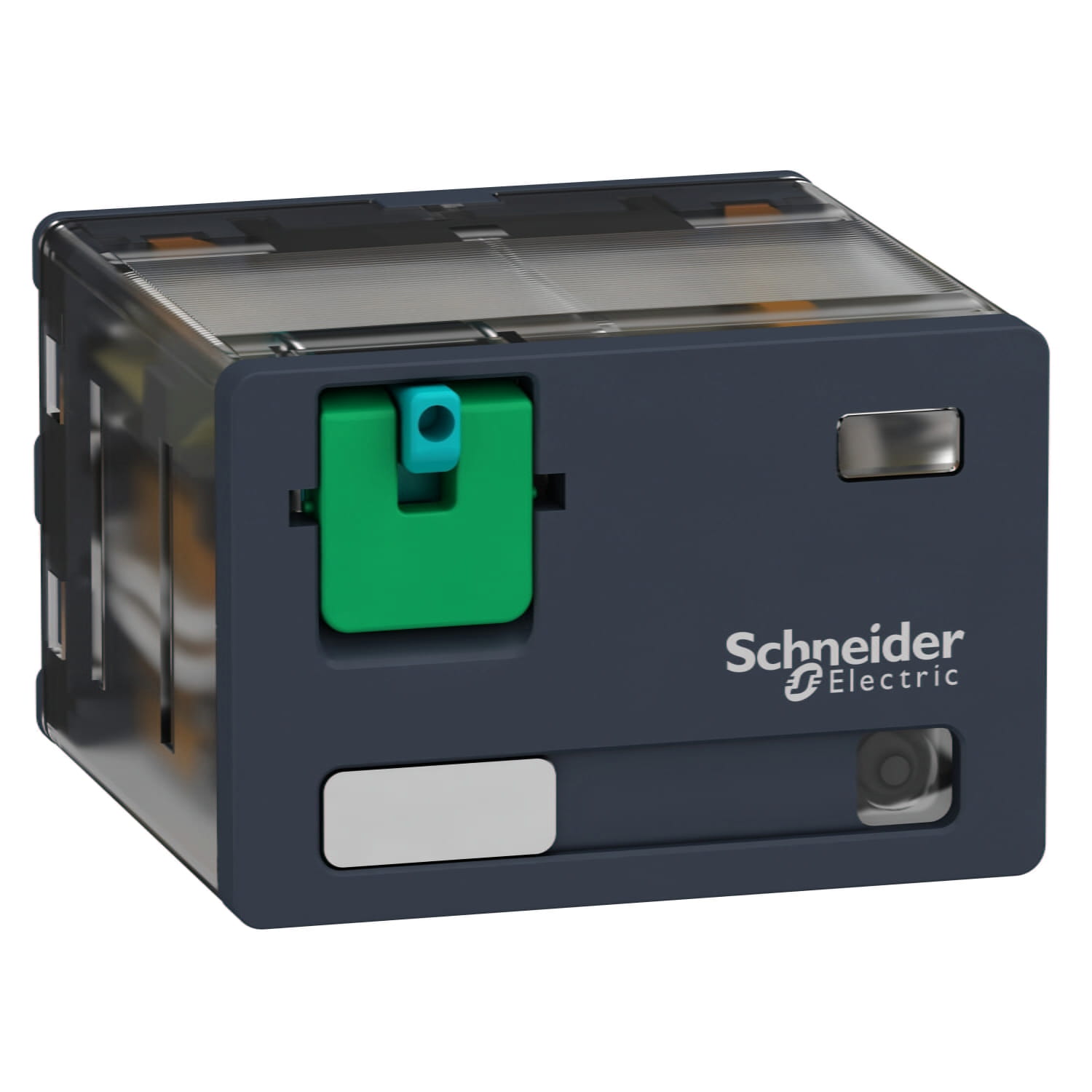

Реле RPM42FD

Артикул: 005.006.083
Реле RPM42FD
Производитель: Schneider Electric
Штрихкод: 3389119402255
Электромагнитное втычное реле, четыре перекидных контакта. Напряжение цепи управления 110В постоянного тока. Индикатор включения.
☎ Цена по запросу

Основные характеристики

СерияHarmony Relay
Название серииPower
Тип продуктаВтычное реле
Краткое название устройстваRPM
Тип контактов4 переключающ.
Напряжение цепи управления110 V DC
[Ithe] условный тепловой ток в закрытом корпусе15 А в -40…55 °C
Светодиодный индикатор состоянияС
Тип управленияБлокируемая тестовая кнопка
коэффициент использования20 %

Дополнительные характеристики

форма выводаПлоский
[Ui] номинальное напряжение изоляции250 В в соответствии с IEC
300 В в соответствии с CSA
300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение4 кВ в течение 1,2/50 мкс
Материал контактовAgNi
[Ie] номинальный рабочий ток15 А в 277 В (AC) в соответствии с UL
15 А в 28 V (Постоянного тока) в соответствии с UL
15 А в 250 В (AC) нет в соответствии с IEC
15 А в 28 V (Постоянного тока) нет в соответствии с IEC
7,5 А в 250 В (AC) Н.З. в соответствии с IEC
7,5 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
макс. коммутируемое напряжение250 В в соответствии с IEC
Resistive load current15 А в 250 В Переменный ток
15 А в 28 V постоянный ток
макс. коммутационная способность3750 VA
420 W
минимальная коммутационная способность170 mW at 10 mA, 17 V
рабочая частота≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость10000000 циклы
электрическая износостойкость100000 cycles for resistive load
Average coil consumption1,6 Вт
порог напряжения отпускания>= 0.1 Uc DC
Operate time20 ms at nominal voltage
Release time20 ms at nominal voltage
Average coil resistance6370 Ом в 20 °C +/- 10 %
пределы номинального рабочего напряжения88...121 V DC
категория защитыRT I
уровни тестированияУровень А
Рабочее положениеЛюбое положение
Степень загрязнения3
данные о безопасности и надежностиB10d = 100000
Вес нетто0,071 кг
Комплектация изделияИзделие в сборе

Условия эксплуатации

электрическая прочность изоляции1500 V AC between contacts with micro disconnection
2000 В Переменный ток между катушкой и контактом с усиленный изоляция
2000 V AC between poles with basic
СтандартыUL 508
EN/IEC 61810-1
CSA C22.2 № 14
СертификатыUL
CSA
EAC
Температура окружающей среды при хранении-40…85 °C
рабочая температура окружающей среды-40…55 °C
Виброустойчивость3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Degree of protection (Housing only)IP40 в соответствии с EN/IEC 60529
ударопрочность15 gn для в рабочем режиме
30 gn для неработающий
