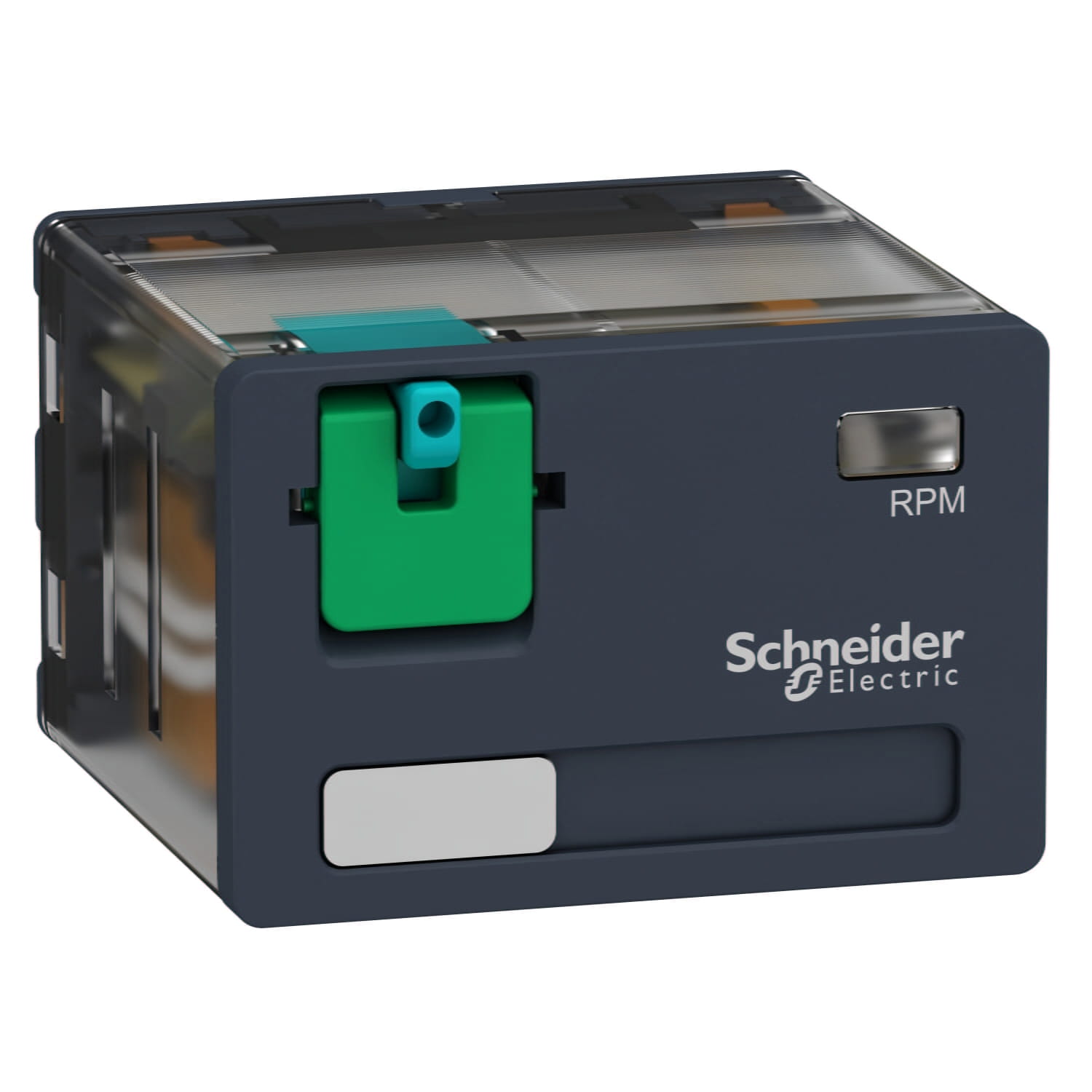

Реле RPM41JD

Артикул: 005.006.078
Реле RPM41JD
Производитель: Schneider Electric
Штрихкод: 3389119402187
Электромагнитное втычное реле, четыре перекидных контакта. Напряжение цепи управления 12В постоянного тока.
☎ Цена по запросу

Основные характеристики

Серия Harmony Relay
Название серии Power
Тип продукта Втычное реле
Краткое название устройства RPM
Тип контактов 4 переключающ.
Напряжение цепи управления 12 V DC
[Ithe] условный тепловой ток в закрытом корпусе 15 А в -40…55 °C
Светодиодный индикатор состояния Без
Тип управления Блокируемая тестовая кнопка
коэффициент использования 20 %

Дополнительные характеристики

форма вывода Плоский
[Ui] номинальное напряжение изоляции 250 В в соответствии с IEC
300 В в соответствии с CSA
300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение 4 кВ в течение 1,2/50 мкс
Материал контактов AgNi
[Ie] номинальный рабочий ток 15 А в 277 В (AC) в соответствии с UL
15 А в 28 V (Постоянного тока) в соответствии с UL
15 А в 250 В (AC) нет в соответствии с IEC
15 А в 28 V (Постоянного тока) нет в соответствии с IEC
7,5 А в 250 В (AC) Н.З. в соответствии с IEC
7,5 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
макс. коммутируемое напряжение 250 В в соответствии с IEC
Resistive load current 15 А в 250 В Переменный ток
15 А в 28 V постоянный ток
макс. коммутационная способность 3750 VA
420 W
минимальная коммутационная способность 170 mW at 10 mA, 17 V
рабочая частота ≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость 10000000 циклы
электрическая износостойкость 100000 cycles for resistive load
Average coil consumption 1,6 Вт
порог напряжения отпускания >= 0.1 Uc DC
Operate time 20 ms at nominal voltage
Release time 20 ms at nominal voltage
Average coil resistance 75,8 Ом в 20 °C +/- 10 %
пределы номинального рабочего напряжения 9.6...13.2 V DC
категория защиты RT I
уровни тестирования Уровень А
Рабочее положение Любое положение
Степень загрязнения 3
данные о безопасности и надежности B10d = 100000
Вес нетто 0,071 кг
Комплектация изделия Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции 1500 V AC between contacts with micro disconnection
2000 В Переменный ток между катушкой и контактом с усиленный изоляция
2000 V AC between poles with basic
Стандарты EN/IEC 61810-1
CSA C22.2 № 14
UL 508
Сертификаты EAC
CSA
UL
Температура окружающей среды при хранении -40…85 °C
рабочая температура окружающей среды -40…55 °C
Виброустойчивость 3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Degree of protection (Housing only) IP40 в соответствии с EN/IEC 60529
ударопрочность 15 gn для в рабочем режиме
30 gn для неработающий
