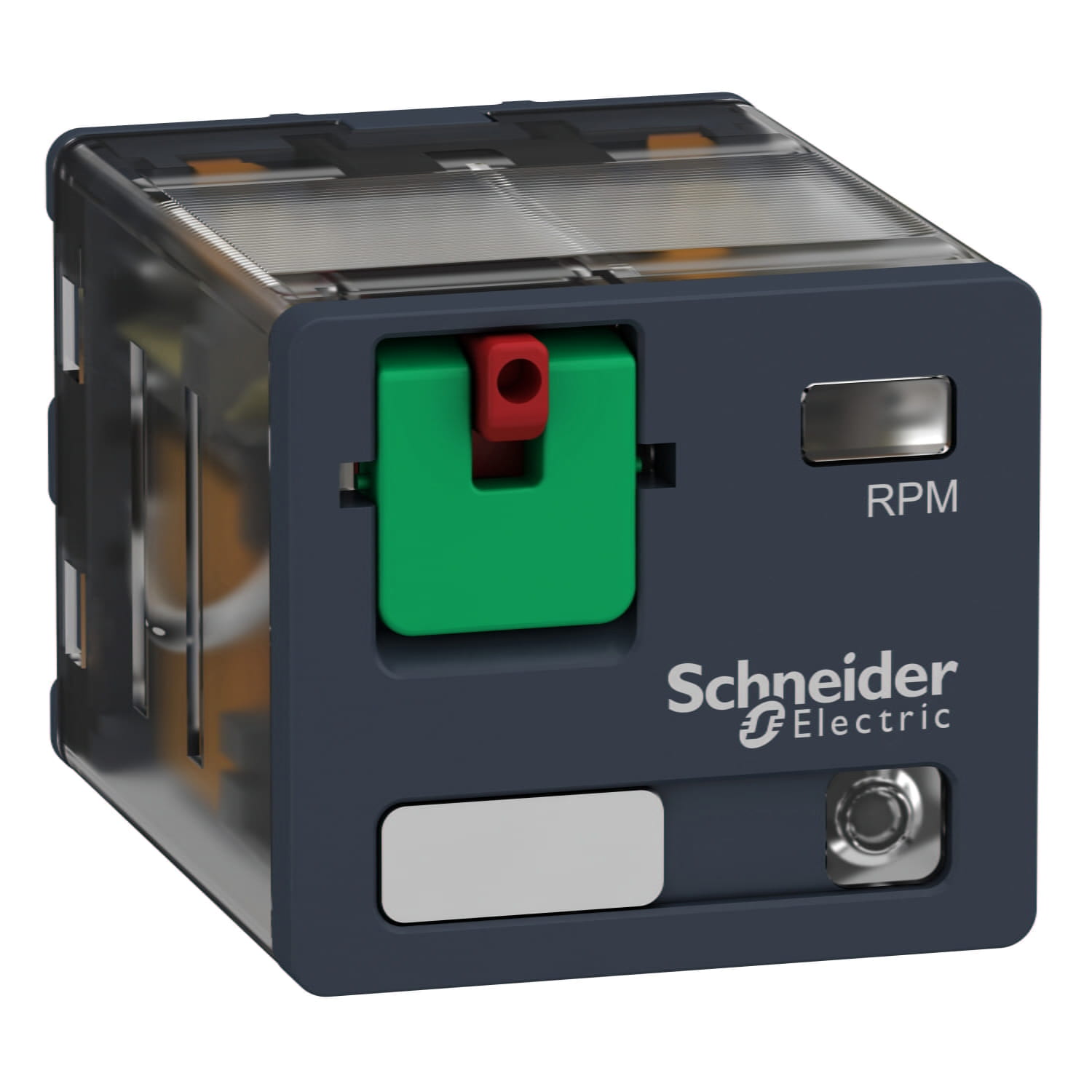

Реле RPM32F7

Артикул: 005.006.073

Производитель: Schneider Electric

Штрихкод: 3389119402088

Электромагнитное втычное реле, три перекидных контакта. Напряжение цепи управления 120В переменного тока. Индикатор включения.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Название серии	Power
Тип продукта	Втычное реле
Краткое название устройства	RPM
Тип контактов	3 переключающ.
Напряжение цепи управления	120 V AC
[Ithe] условный тепловой ток в закрытом корпусе	15 А в -40…55 °C
Светодиодный индикатор состояния	С
Тип управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Плоский
[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение	4 кВ в течение 1,2/50 мкс
Материал контактов	AgNi
[Ie] номинальный рабочий ток	15 А в 277 В (AC) в соответствии с UL 15 А в 28 V (Постоянного тока) в соответствии с UL 15 А в 250 В (AC) Н.О. в соответствии с IEC 15 А в 28 V (Постоянного тока) Н.О. в соответствии с IEC 7,5 А в 250 В (AC) Н.З. в соответствии с IEC 7,5 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
макс. коммутируемое напряжение	250 В в соответствии с IEC
Resistive load current	15 А в 250 В Переменный ток 15 А в 28 V постоянный ток
макс. коммутационная способность	3750 VA 420 W
минимальная коммутационная способность	170 mW at 10 mA, 17 V
рабочая частота	≤ 1200 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 cycles for resistive load
Average coil consumption in VA	1,7 в 60 Гц
порог напряжения отпускания	>= 0,15 Uc Переменный ток
Operate time	20 ms at nominal voltage
Release time	20 ms at nominal voltage
Average coil resistance	2880 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения	96...132 V AC
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
Степень загрязнения	3
данные о безопасности и надежности	B10d = 100000
Вес нетто	0,054 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1500 V AC between contacts with micro disconnection 2000 В Переменный ток между катушкой и контактом с усиленный изоляция 2000 V AC between poles with basic
Стандарты	CSA C22.2 № 14 EN/IEC 61810-1 UL 508
Сертификаты	EAC CSA UL
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
Виброустойчивость	3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Degree of protection (Housing only)	IP40 в соответствии с EN/IEC 60529
ударопрочность	15 gn для в рабочем режиме 30 gn для неработающий
