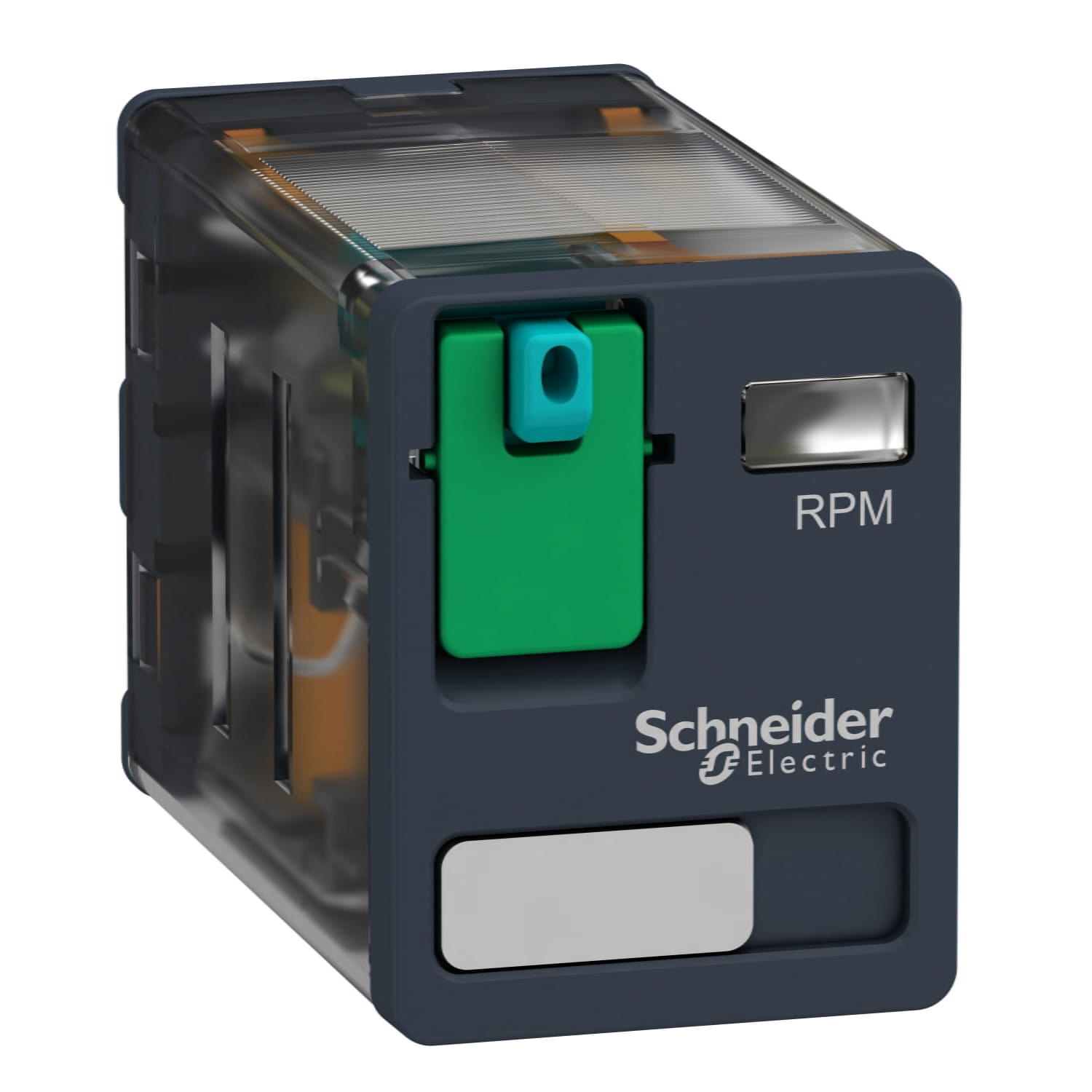

Реле RPM21ED

Артикул: 005.006.062

Производитель: Schneider Electric

Штрихкод: 3389119401838

Электромагнитное втычное реле, два перекидных контакта. Напряжение цепи управления 48В постоянного тока.

Основные характеристики

Серия	Harmony Relay
Название серии	Power
Тип продукта	Втычное реле
Краткое название устройства	RPM
Тип контактов	2 переключающ.
Напряжение цепи управления	48 V DC
[Ithe] условный тепловой ток в закрытом корпусе	15 А в -40…55 °C
Светодиодный индикатор состояния	Без
Тип управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Плоский
[Ui] номинальное напряжение изоляции	250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение	4 кВ в течение 1,2/50 мкс
Материал контактов	AgNi
[Ie] номинальный рабочий ток	15 А в 277 В (AC) в соответствии с UL 15 А в 28 V (Постоянного тока) в соответствии с UL 15 А в 250 В (AC) Н.О. в соответствии с IEC 15 А в 28 V (Постоянного тока) Н.О. в соответствии с IEC 7,5 А в 250 В (AC) Н.З. в соответствии с IEC 7,5 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
макс. коммутируемое напряжение	250 В в соответствии с IEC
Resistive load current	15 А в 250 В Переменный ток 15 А в 28 V постоянный ток
макс. коммутационная способность	3750 VA 420 W
минимальная коммутационная способность	170 mW at 10 mA, 17 V
рабочая частота	≤ 1200 циклов/час под нагрузкой ≤ 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 cycles for resistive load
Average coil consumption	0,85 Вт
порог напряжения отпускания	>= 0.1 Uc DC
Operate time	20 ms at nominal voltage
Release time	20 ms at nominal voltage
Average coil resistance	2560 Ом в 20 °C +/- 10 %
пределы номинального рабочего напряжения	38.4...52.8 V DC
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
Степень загрязнения	3
данные о безопасности и надежности	B10d = 100000
Вес нетто	0,036 кг
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1500 V AC between contacts with micro disconnection 2000 В Переменный ток между катушкой и контактом с усиленный изоляция 2000 V AC between poles with basic
Стандарты	EN/IEC 61810-1 CSA C22.2 № 14 UL 508
Сертификаты	UL CSA EAC
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
Виброустойчивость	3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Degree of protection (Housing only)	IP40 в соответствии с EN/IEC 60529
ударопрочность	15 gn для в рабочем режиме 30 gn для неработающий
