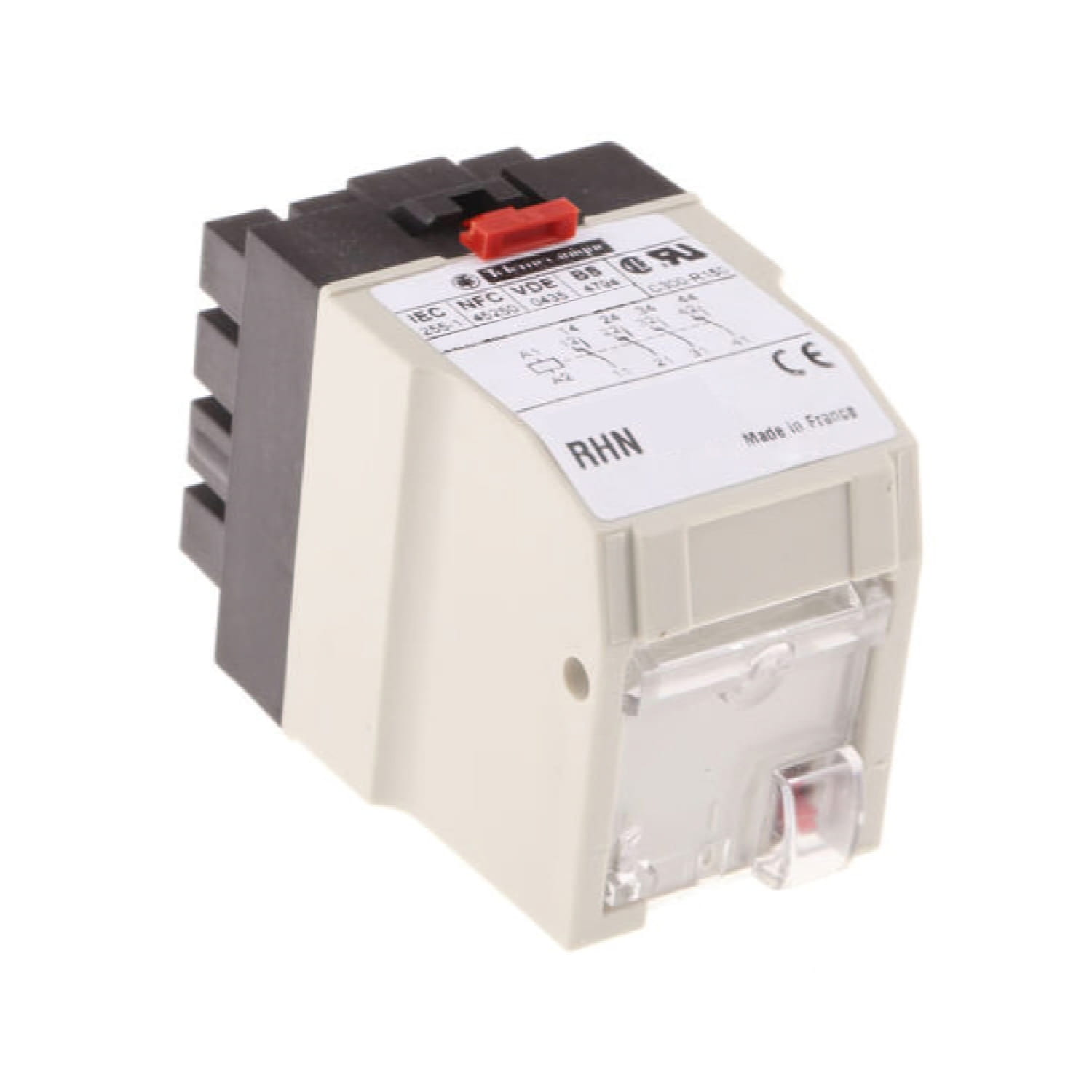

Реле RHN421E

Артикул: 005.006.038

Производитель: Schneider Electric

Штрихкод: 3389110163087

Втычное промежуточное реле. 4 переключающих контакта.
Управляющее напряжение 48В 50Гц.

☎ Цена по запросу

Основные характеристики

Серия	Harmony Relay
Тип продукта	Втычное реле
Краткое название устройства	RHN
Тип контактов	4 переключающ.
Работа контактов	Низкий уровень Мгновенный
Напряжение цепи управления	48 В Переменный ток 50 Гц
[Ithe] условный тепловой ток в закрытом корпусе	1 А в < 40 °C
Светодиодный индикатор состояния	Без
Тип управления	Ручное управление
подавление помех катушкой	Без

Дополнительные характеристики

Номинальное напряжение изоляции	250 В
уровни тестирования	Уровень А
Рабочее положение	Любое положение
минимальная коммутационная способность	50 мВА в 1 мА 50 мВА, 1 В
время дребезга контакта	≤ 10 мс
maximum voltage drop	< 100 В для 3 А при 24 В
среднее сопротивление	30 мОм в 20 °C
средн. потребление в В·А	2,5 (удержание) в 20 °C 4,5 (бросок) в 20 °C
пределы напряжения цепи управления	0,8...1,1 Uc в соответствии с IEC 60255
порог напряжения отпускания	0,15...0,5 Uc
Cos phi	0.6 (inrush) 0.7 (holding)
Механическая износостойкость	20000000 циклы
Максимальная частота коммутации	6 цикл/м
время работы	2...15 ms between energisation of coil and closing of NO contact at 20 °C 1.2...12 мс между снятием напряжения с катушки и замыканием Н.З. контакта в 20 °C 1...3 ms для подача/снятие напряжения 0.5...6 ms for de-energisation/energisation
общая ширина CAD	33 мм
общая высота CAD	43 мм
общая высота CAD	54 мм
Описание зажимов ISO n°1	(31-32-34)OC (A1-A2)CO (41-42-44)OC (11-12-14)OC (21-22-24)OC
Вес нетто	0,09 кг
Код совместимости	RHN

Условия эксплуатации

Стандарты	VDE 0435 NF C 45-250 IEC 60255 BS 4794
Сертификаты	USSR BV ASE CSA EDF UR
Защитное исполнение	TC
Электрическая прочность изоляции	2500 В
рабочая температура окружающей среды	-5…40 °C conforming to IEC 60255
Температура окружающей среды при хранении	-40…70 °C
Виброустойчивость	6 gn (f= 10…55 Hz) conforming to IEC 60068-2-6 6 gn (f= 10…55 Hz) conforming to NF C 20-616
Ударопрочность	50 gn для 11 мс в соответствии с NF C 20-608
