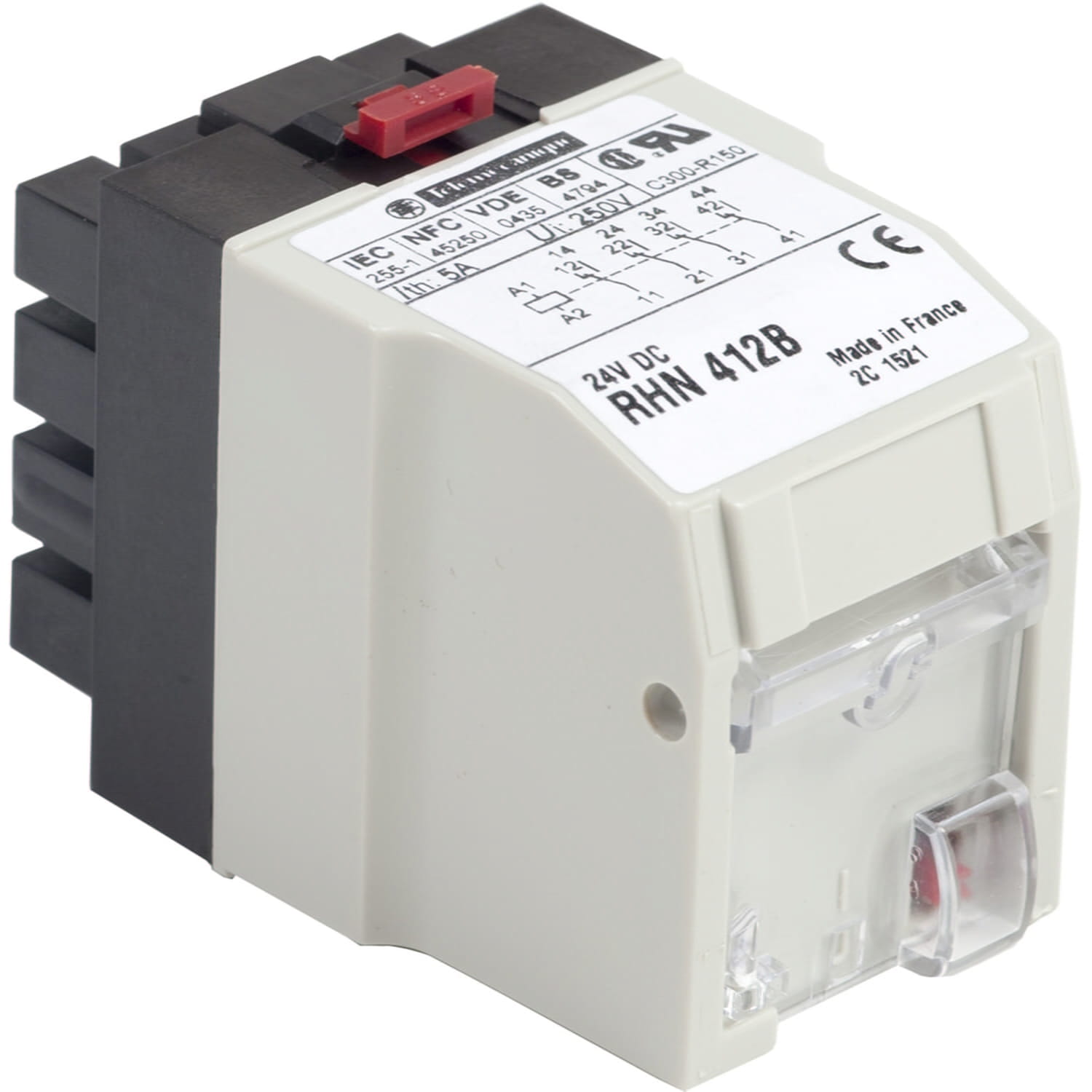

Реле RHN412B

Артикул: 005.006.033

Производитель: Schneider Electric

Штрихкод: 3389110162905

Втычное промежуточное реле. 4 переключающих контакта.
Управляющее напряжение 24В пост. тока.

Основные характеристики

Серия	Harmony Relay
Тип продукта	Втычное реле
Краткое название устройства	RHN
Тип контактов	4 переключающ.
Работа контактов	Мгновенный Стандарт
Напряжение цепи управления	24 V DC
[Ithe] условный тепловой ток в закрытом корпусе	5 A 40 °C
Светодиодный индикатор состояния	Без
Тип управления	Ручное управление
подавление помех катушкой	Без

Дополнительные характеристики

Номинальное напряжение изоляции	250 В
уровни тестирования	Уровень А
Рабочее положение	Любое положение
минимальная коммутационная способность	150 мВА в 10 мА 150 мВА, 1 В
время дребезга контакта	≤ 10 мс
maximum voltage drop	< 100 В для 3 А при 24 В
среднее сопротивление	30 мОм в 20 °C
средн. потребление катушки в Вт	1.6 W at 20 °C
пределы напряжения цепи управления	0,8...1,1 Uc в соответствии с IEC 60255
порог напряжения отпускания	0,1...0,3 Uc
постоянная времени	12 мс для размокнут контакты 15 мс для замкнутый контакты
Механическая износостойкость	20000000 циклы
Максимальная частота коммутации	6 цикл/м
время работы	1...4 ms для подача/снятие напряжения 1.2...4 ms для снятие/подача напряжения 10...20 ms between energisation of coil and closing of NO contact at 20 °C 2...7 ms between de-energisation of coil and closing of NC contact at 20 °C
общая ширина CAD	33 мм
общая высота CAD	43 мм
общая высота CAD	54 мм
Описание зажимов ISO n°1	(11-12-14)OC (21-22-24)OC (41-42-44)OC (31-32-34)OC (A1-A2)CO
Вес нетто	0,09 кг
Код совместимости	RHN

Условия эксплуатации

Стандарты	NF C 45-250 VDE 0435 IEC 60255 BS 4794
Сертификаты	USSR BV CSA EDF ASE UR
Защитное исполнение	TC
Электрическая прочность изоляции	2500 В
рабочая температура окружающей среды	-5…40 °C conforming to IEC 60255
Температура окружающей среды при хранении	-40…70 °C
Виброустойчивость	6 gn (f= 10…55 Hz) conforming to IEC 60068-2-6 6 gn (f= 10…55 Hz) conforming to NF C 20-616
Ударопрочность	50 gn для 11 мс в соответствии с NF C 20-608
