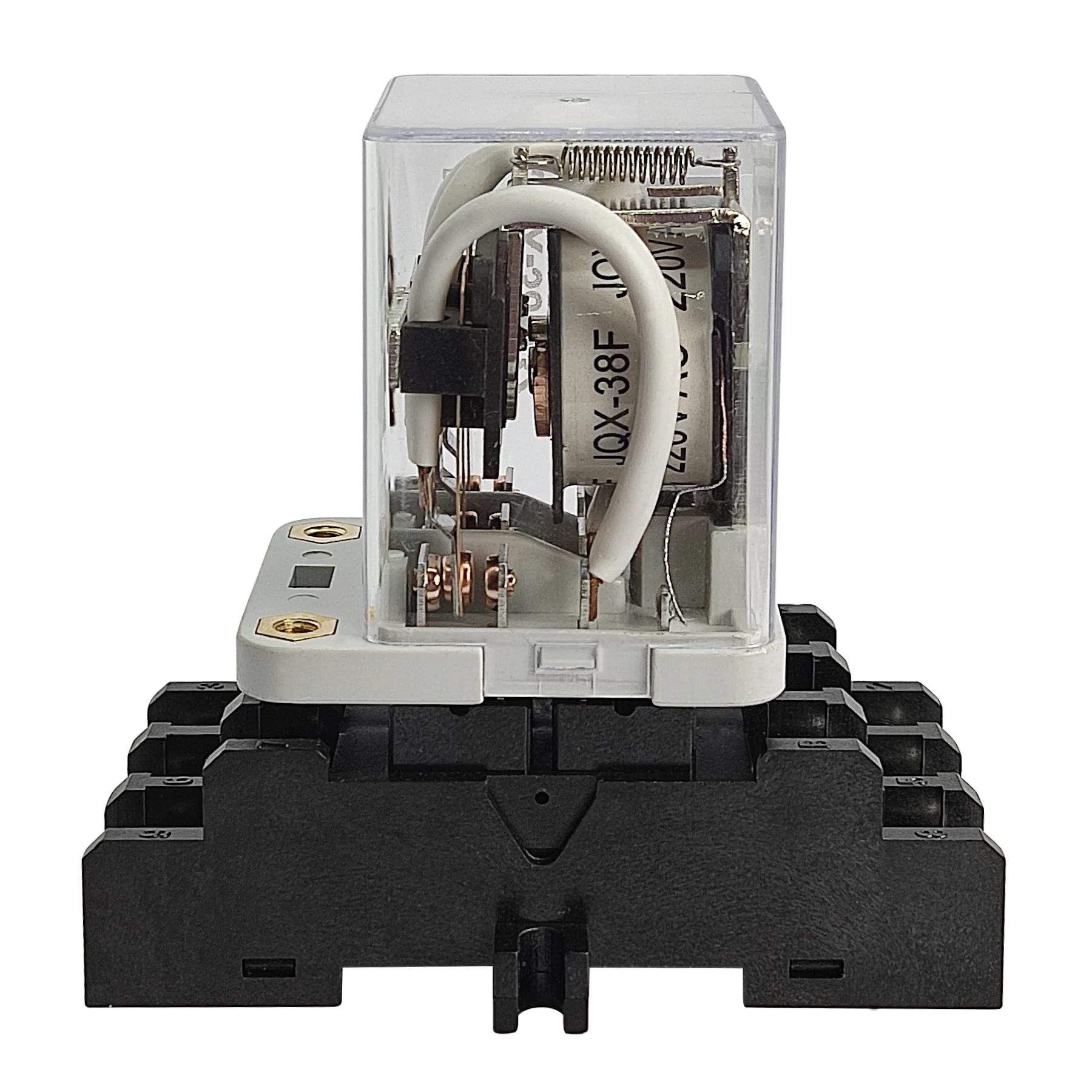

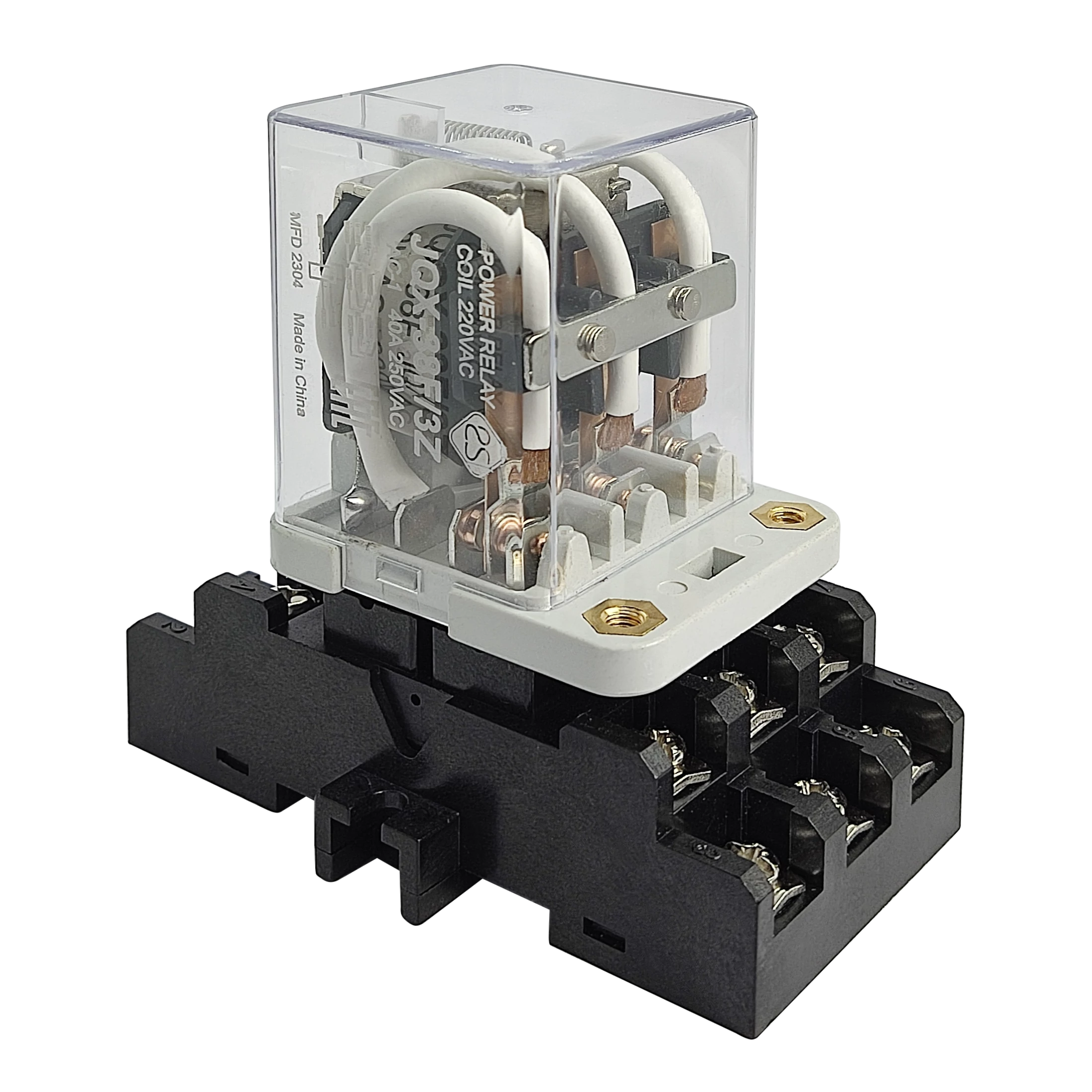

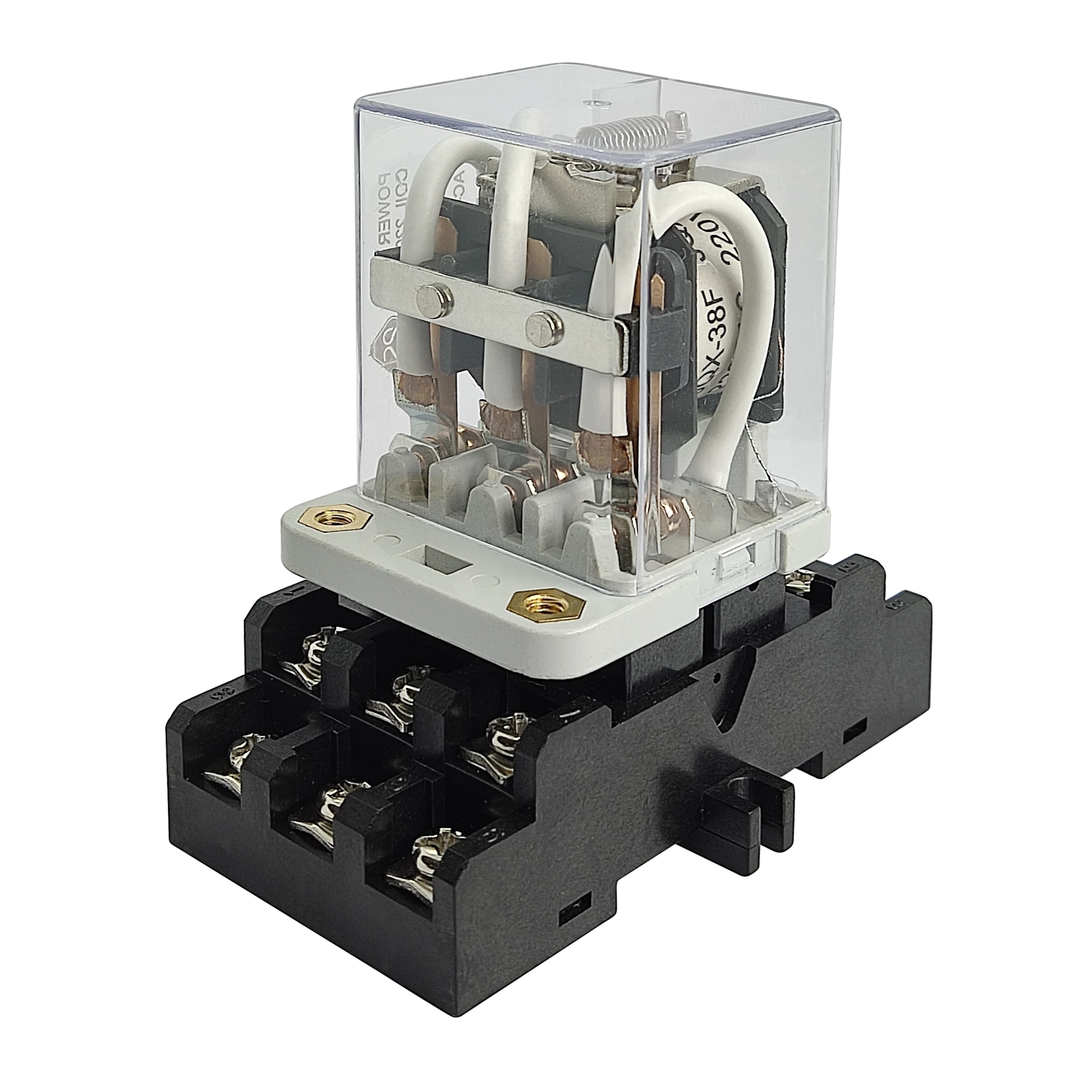

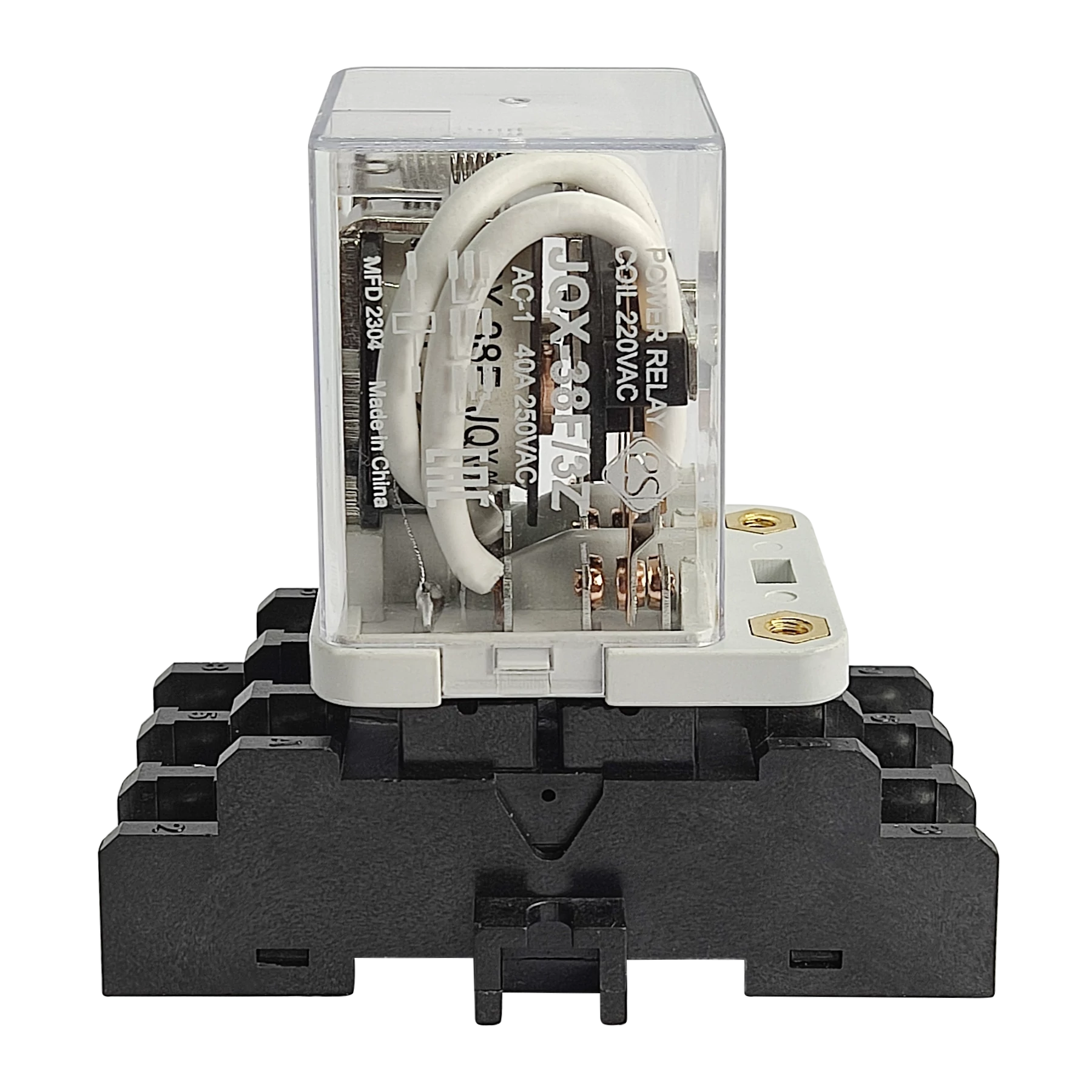

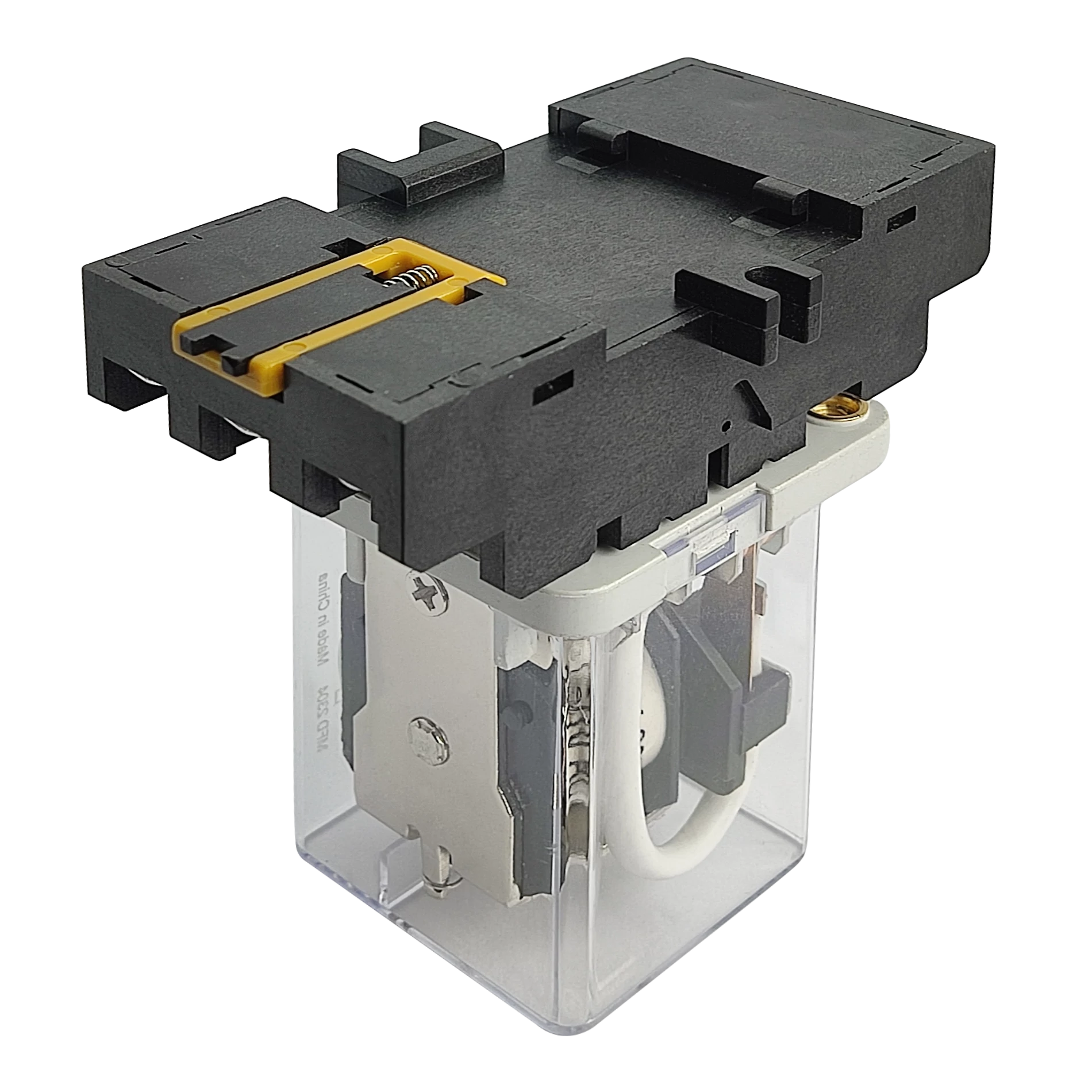

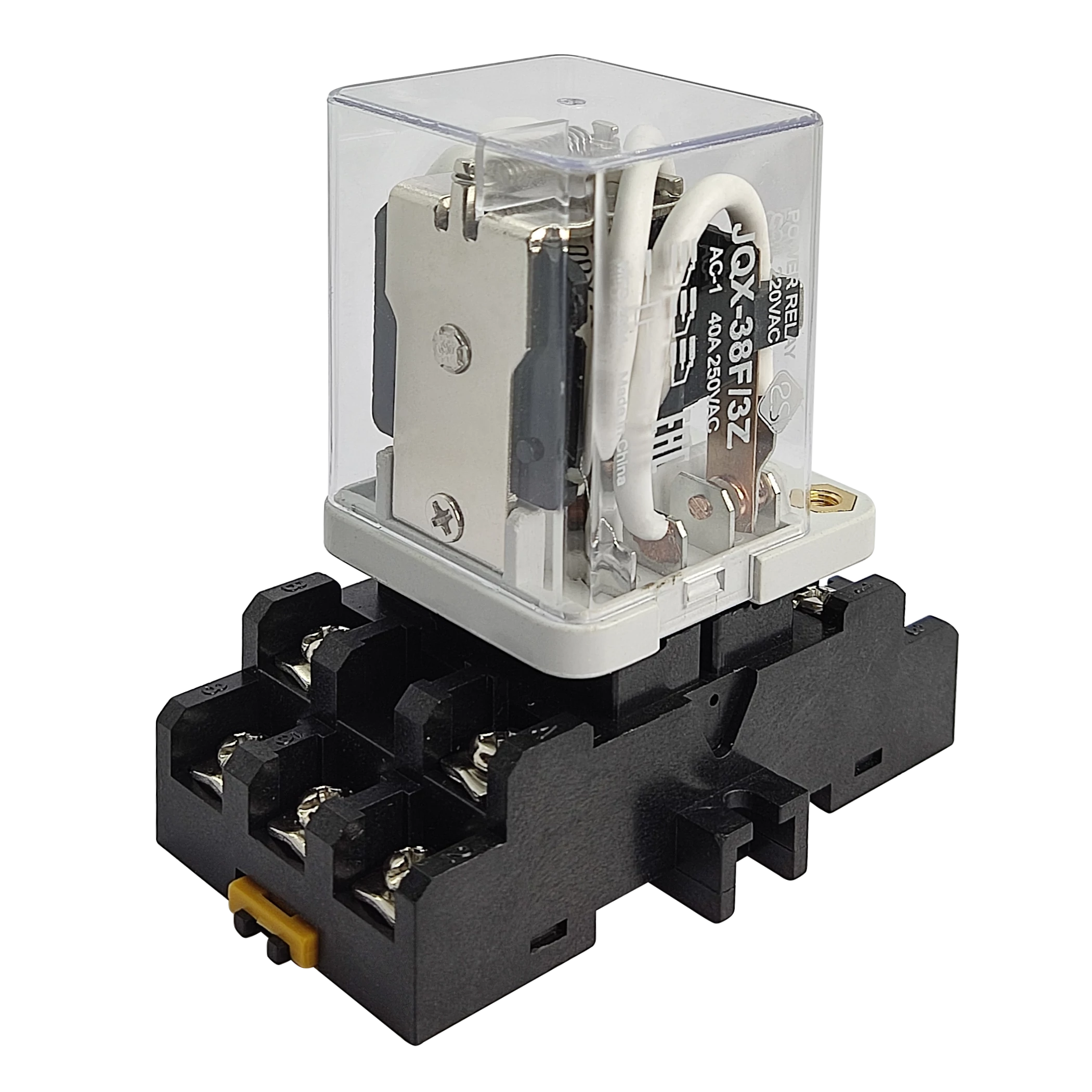

Реле JQX-38F/3Z 220Vac в сборе с колодкой 38F

  • photo 3
  • photo 4
  • photo 5
  • photo 6
  • photo 7
  • photo 8
  • photo 9
−5%
Реле JQX-38F/3Z 220Vac с колодкой
Производитель: Essima
Силовое промежуточное реле JQX-38F/3Z 220Vac с тремя перекидными контактами (3PDT) в комплекте с колодкой.
Допустимый ток через контакты до 40А.
Управляющая катушка на 220В 50Гц.
Реле применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока.
711.00 ₽ 750.00 ₽
Доступно: 290 шт
 шт

Технические параметры

Размеры реле50.5 x 42.2 x 62 мм
Размеры колодки54 х 86 х 29.5 мм
Исполнение контактов3Z (3 перекидных контакта)
Материал контактовAgCdO
Номинальная нагрузкаNC: 30А 250В AC/30В DC
NO: 40A 250В АС/30В DC
Категория примененияAC-1
Напряжение питания катушки220В AC
Потребляемая мощность катушки≤ 4.5 ВА
Напряжение срабатывания (при 25°C)≥ 176 В
Напряжение отпускания (при 25°C)≤ 72 В
Сопротивление катушки, ± 10%3380 Ом
Время срабатывания/отпускания25мс / 15мс
Контактное сопротивление≤100мОм
Сопротивление изоляции≥1000МОм 500В DC
Ресурс электрический105 циклов
Ресурс механический107 циклов
Диэлектрическая прочность между контактами1500В
Диэлектрическая прочность между контактом и катушкой2500В
Температура эксплуатации-20°С...+60°C
Вес реле221г

Размеры реле

размеры реле JQX-38F

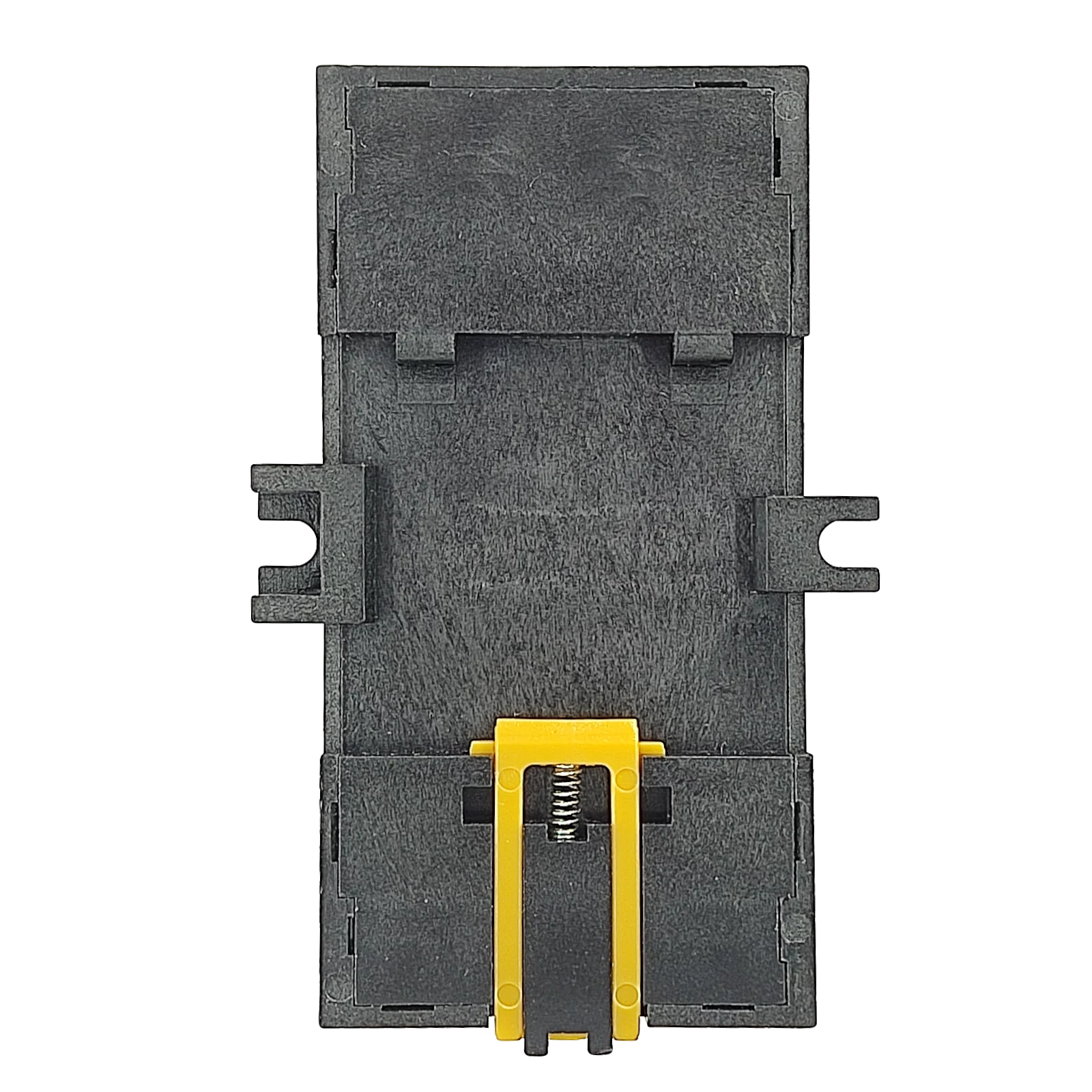

Размеры колодки

размеры колодки 38F
