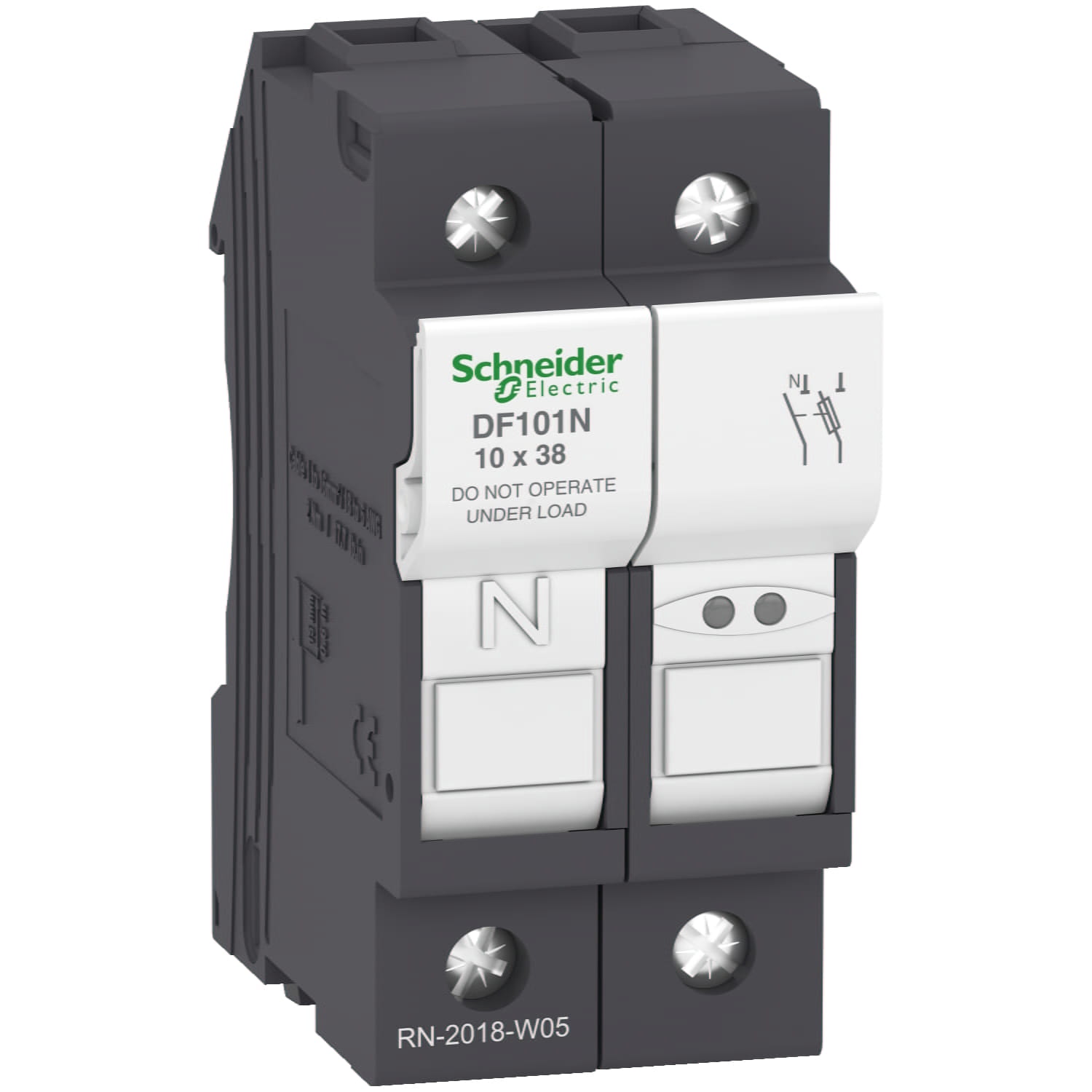

Разъединитель-предохранитель DF101N

  • Артикул: 015.003.012
Разъединитель-предохранитель DF101N
Производитель: Schneider Electric
Штрихкод: 3389119407229
Разъединитель-предохранитель TeSyS, 1П+Н 32A, типоразмер плавкой ставки 10x38 мм.
☎ Цена по запросу

Основные характеристики

Серия TeSys
Наименование продукта TeSys DF
Тип продукта Держатель предохранителя
Краткое название устройства DF10
состав устройства tubular link для locked in Neutral pole
совместимость продукта DF2CA Предохранитель картриджа
DF2CN Предохранитель картриджа
Описание полюсов 1P + N
Размер предохранителя 10х38 мм
тип предохранителя , aM
, GG
тип управления Рычаг управления с блокировкой
Категория применения AC-20B в соответствии с МЭК 60947-3
DC-20B в соответствии с МЭК 60947-3
[Ue] номинальное рабочее напряжение 690 В переменный ток
690 В постоянный ток
[Ie] номинальный рабочий ток 32 А в 400 В переменный ток
[Ith] условный тепловой ток на открытом воздухе 32 А в < 20 °C
[Ui] Кратковременное одноминутное испытательное напряжение 690 Впеременный ток
[Up] номинальное импульсное выдерживаемое напряжение 6 кВ
категория перенапряжения III
выдерживаемое короткое замыкание 120 кА 400 В в соответствии с МЭК 60947-3
120 кА 500 В в соответствии с МЭК 60947-3
рассеиваемая мощность, Вт 3 Вт maximum power dissipation by fuse

Дополнительные характеристики

Стандарты EN/IEC 60947-3
EN/IEC 60269-2
UL 4248-1
CSA C22.2 No 4248-1
EN 45545-2: R22 HL2
сертификация МЭК
Внесенный в список UL
CSA
CCC
EAC
DNV-GL
Монтажная опора 35 мм симметричная DIN-рейка
монтажное положение Вертикальный (допуск: +/- 23°)
Соединения – клеммы Винтовой зажим 1 кабель (-и) 1…16 мм²Жесткий
Винтовой зажим 2 кабель (-и) 1…6 мм²Жесткий
Винтовой зажим 1 кабель (-и) 1…16 мм²гибкий with or without
Винтовой зажим 2 кабель (-и) 1…6 мм²гибкий with or without
Момент затяжки 2,2 Н-м - с помощью отвертки PZ2
2,2 Н-м - с помощью отвертки Ø 5.5 мм
Высота 79,5 мм
Ширина 35 мм
Глубина 61 мм
Вес нетто 0,087 кг
Количество в одном комплекте Комплект из 6 шт.

Условия эксплуатации

температура окружающего воздуха при хранении -40…70 °C
Рабочая температура окружающей среды -40…70 °C with derating above 20°C
Рабочая высота 0...2000 м
Степень защиты IP IP20
Степень загрязнения 3
Огнестойкость 960 °C в соответствии с IEC 60695-2-1
Код совместимости DF10
