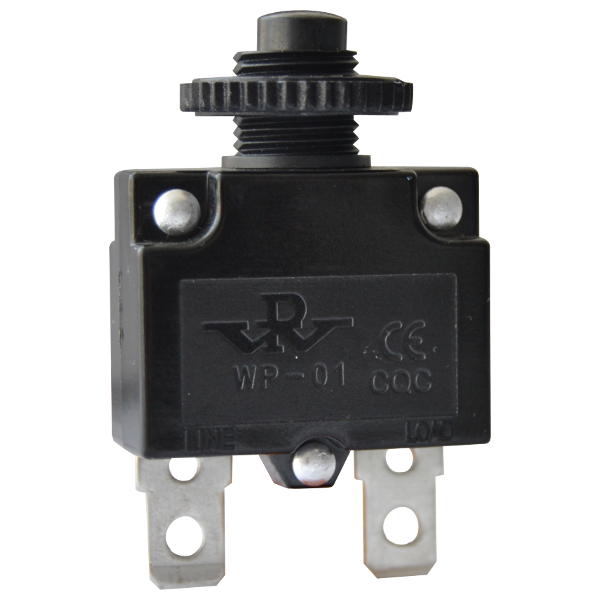

Автоматический выключатель WP-01 10A

Артикул: 015.002.002

Автоматический выключатель (однополюсный) WP-01 предназначен для защиты электрооборудования от перегрузок.
Принцип действия автоматического выключателя WP-01: при протекании через автоматический выключатель рабочего тока, большего чем номинальный (при перегрузке), происходит нагрев биметаллической пластины, которая размыкает нормально-замкнутый (НЗ) контакт. Время срабатывания автоматического выключателя при перегрузке зависит от величины протекающего тока.
Внимание! Автоматический выключатель WP-01 не предназначен для защиты от токов короткого замыкания!

60.00 ₽

шт

Технические характеристики

Номинальный ток	10А
Номинальное напряжение	125/250В АС 50/60Гц; 32В DC
Сброс при перегрузке	при значении тока < 10 I_n
Падение напряжения	< 0.25В
Сопротивление изоляции	> 500МОм
Нагрев клемм при номинальном токе и температуре окружающей среды (23±2)°C	< 60°C
Стойкость контактов	125В АС*1.5I_n > 500 циклов

Время срабатывания автоматического выключателя при T_{окр. ср.}=23°C

100% I_n	не ограничено
150% I_n	1 ч
200% I_n	5...25 с
300% I_n	1.5...8 с
400% I_n	0.75...5 с
500% I_n	0.5...3 с
600% I_n	0.4...2 с
800% I_n	0.3...1.5 с

Автоматический выключатель WP-01 10A

Технические характеристики

Время срабатывания автоматического выключателя при Tокр. ср.=23°C

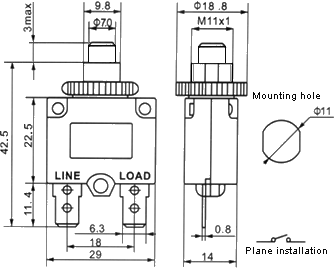

Размеры
