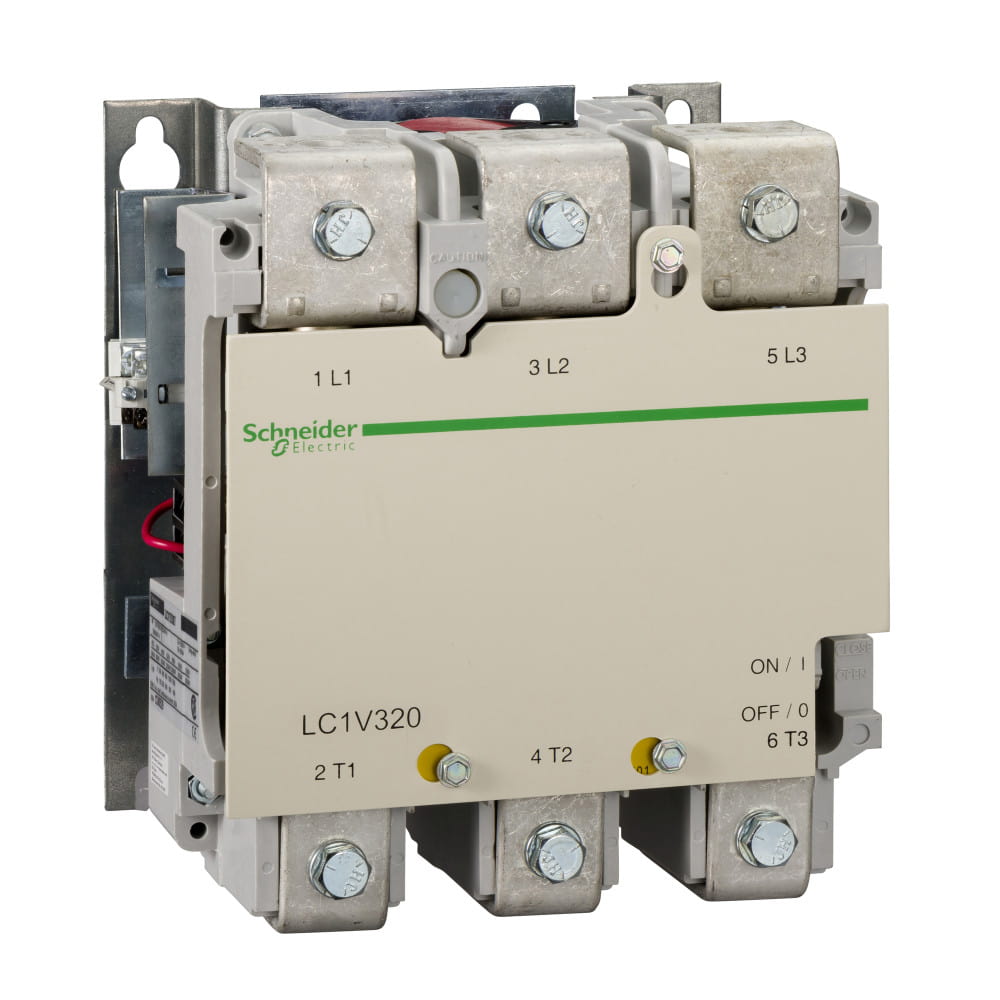

Контактор вакуумный LC1V320FE7 серии TeSys V

Артикул: 004.007.204

Производитель: Schneider Electric

Контактор вакуумный LC1V320FE7 применяется для управления электродвигателями.
Напряжение цепи управления 110...120 В пер. ток 50/60 Гц.
Номинальный рабочий ток 320 А.
Вспомогательные контакты 1 Н.О. + 1 Н.З.

☎ Цена по запросу

Основные характеристики

Наименование продукта	TeSys V
Описание полюсов	3P
Напряжение цепи управления	110...120 В пер. ток 50/60 Гц
Применение контактора	управление электродвигателем активная нагрузка
Тип сети	пер. ток
Категория применения	AC-1 AC-3
Мощность двигателя, л.с.	100 лс в 200 V переменный ток 50/60 Гц в соответствии с CSA 125 лс в 240 V переменный ток 50/60 Гц в соответствии с CSA 200 лс в 380 V переменный ток 50/60 Гц в соответствии с CSA 250 лс в 480 V переменный ток 50/60 Гц в соответствии с CSA 300 лс в 600 В переменный ток 50/60 Гц в соответствии с CSA 400 лс в 800 V переменный ток 50/60 Гц в соответствии с CSA 500 лс в 1000 V переменный ток 50/60 Гц в соответствии с CSA 800 лс в 1500 V переменный ток 50/60 Гц в соответствии с CSA
Тип катушки	стандартный
Номинальная отключающая способность	3200 А в 1500 V для силовая цепь в соответствии с IEC 60947
Серия	TeSys
Серия продукта	TeSys V
Краткое название устройства	LC1V
Конфигурация главных контактов	3 Н.О.
Тип продукта	вакуумный контактор
Степень защиты ip	IP00 в соответствии с IEC 60529

Дополнительные характеристики

Монтажная опора	монтаж на панель рейка
[ue] номинальное рабочее напряжение	силовая цепь: <= 1000 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции	силовая цепь: 1500 В цепи заземления: 2000 В цепь управления: 690 В
Код совместимости	LC1V
Момент затяжки	силовая цепь: 39 Н-м - разъем - кабель 185-185 мм² шестигранный
Потребляемая мощность при срабатывании	600-600 В·А
Механическая износостойкость	2500000 циклы
[ith] условный тепловой ток на открытом воздухе	10 А для цепь управления 320 А для силовая цепь
Соответствующий номинал предохранителя	10 А gG для цепь управления 400 А aM в <= 1000 V для силовая цепь в соответствии с IEC 60947
Номинальная включающая способность irms	3800 А в 1500 V переменный ток для силовая цепь в соответствии с IEC 60947
Пределы напряжения цепи управления	0.8...1.1 Uc в 50/60 Hz
Время работы	24...32 мс при замыкании 95...115 мс при размыкании
Потребляемая мощность при удержании, в·а	20-20 В·А
Технология использования катушек	без встроенного симметричного защитного стабилитрона
Мощность двигателя, квт	160 кВт в 400 V переменный ток 50/60 Гц 220 кВт в 525 V переменный ток 50/60 Гц 280 кВт в 690 V переменный ток 50/60 Гц 400 кВт в 1000 V переменный ток 50/60 Гц 90 кВт в 230 В переменный ток 50/60 Гц
Номинальная рабочая мощность, вт	270000 Вт в 400 В AC-4
Соединения – клеммы	цепь управления: разъем 1 2.5-2.5 мм² силовая цепь: разъем 1 185-185 мм²
[up] номинальное импульсное выдерживаемое напряжение	8 кВ
Вспомогательные контакты	1 Н.О. + 1 Н.З.
Максимальная частота коммутации	1200 цикл/ч
[ie] номинальный рабочий ток	320 А (40 °C) переменный ток AC-1 для силовая цепь 320 А (55 °C) переменный ток AC-3 для силовая цепь

Условия эксплуатации

Стандарты	EN 60947-4-1 IEC 60947-4-1
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Рабочая температура	-5-55 °C
Рабочая высота	3600...4500 м
Виброустойчивость	2 gn 10-500 Гц
Ударопрочность	10 gn контактор замкнут 10 gn контактор разомкнут
Температура окружающей среды при хранении	-40-80 °C

Размеры

Принципиальная схема

Номенклатура вакуумных контакторов серии TeSys V

Напряжение цепи управления (50/60 Гц)
110...120 В	220...240 В	380...415 В
FE7	P7	V7
Модель контактора
LC1V160FE7	LC1V160P7	LC1V160V7
LC1V320FE7	LC1V320P7	LC1V320V7
LC1V610FE7	LC1V610P7	LC1V610V7
