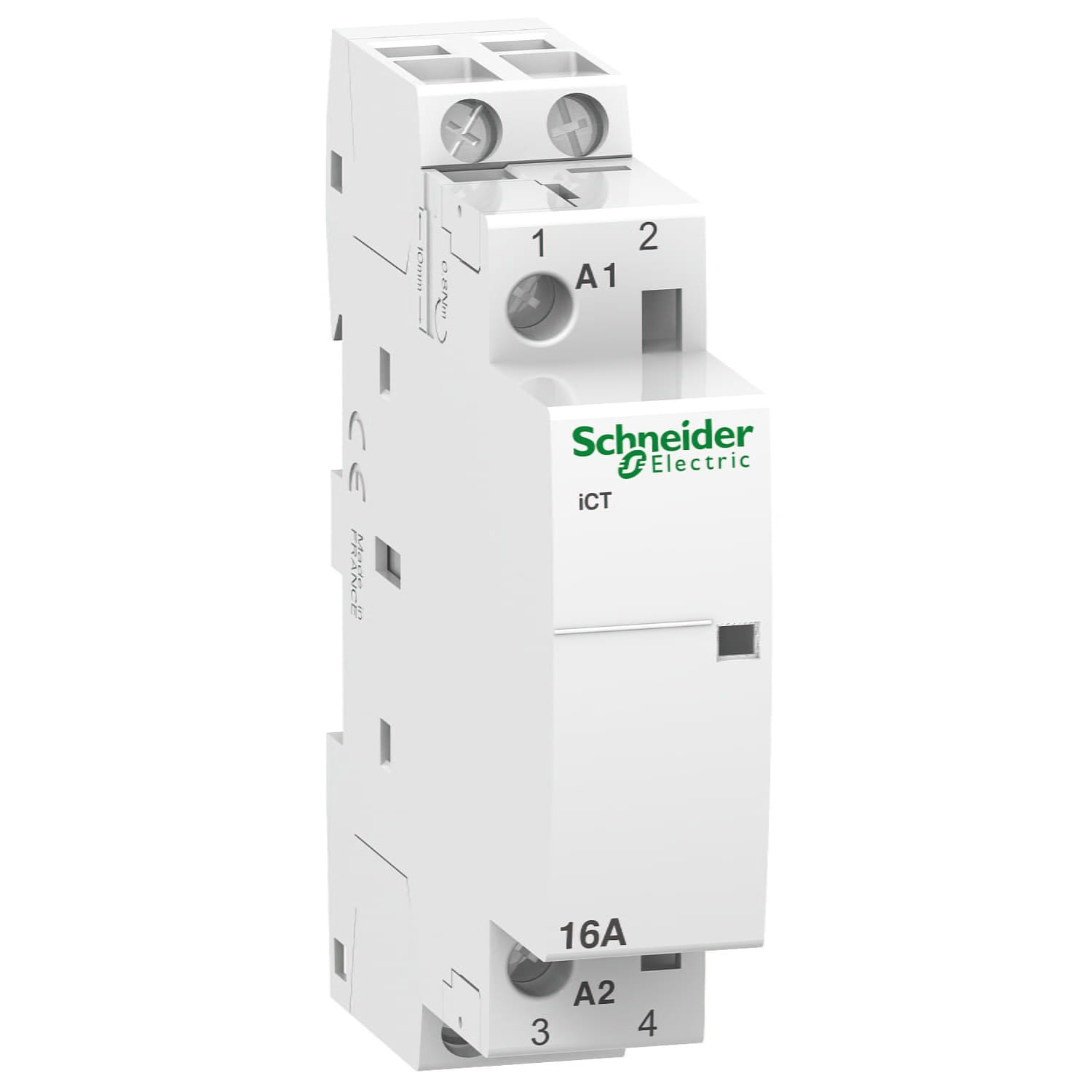

Модульный контактор A9C22112

Артикул: 004.016.009

Производитель: Schneider Electric

Штрихкод: 3606480096945

Применение:
- Управление и контроль электрических цепей во всех промышленных, коммерческих и жилых зданиях.
- Контроль и управление однофазными и трехфазными нагрузками до 16 А (AC-1, AC-7A).
- Интерфейс между устройствами управления и силовыми цепями нагрузок, таких как осветительные приборы, обогреватели, рольставни, системы полива, электропечи, электродвигатели агрегатов ОВКВ: вентиляторов, тепловых насосов и т.д.

☎ Цена по запросу

Основные характеристики

range of product	Acti 9
Наименование продукта	Acti 9 iCT
Тип продукта	Контактор
Краткое название устройства	ICT
Область применения	Motor-heating-lighting
Poles	2P
[Ie] номинальный рабочий ток	16 A AC-7A 6 А AC-7B
Конфигурация главных контактов	2 Н.О.
Тип сети	Переменный ток
Тип управления	Дистанционное управление
[Uc] напряжение цепи управления	24 В пер. ток 50 Гц

Дополнительные характеристики

Частота сети	50 Гц
Номинальное рабочее напряжение	250 В переменный ток 50 Гц
Максимальная мощность	1,3 Вт в 250 В переменный ток
Номинальное напряжение изоляции	500 В переменный ток 50/60 Гц
Номинальное импульсное выдерживаемое напряжение	4 kV
Тип сигнала управления	Непрерывная
частота коммутации	100 переключений/день
Индикатор наличия напряжения	Индикатор действия
Потребляемая мощность при удержании, ВА	3,8 В·А
Потребляемая мощность при срабатывании	15 В·А
Исполнение монтажа	Защелкивающийся
Монтажная опора	35 мм симметричная DIN-рейка
Шаг 9 мм	2
Высота	81 мм
Ширина	18 мм
Глубина	60 мм
Цвет	White
Механическая износостойкость	1000000 циклы
электрическая износостойкость	100000 циклы IEC/EN 61095 16 А 50 Гц AC-7A 30000 циклы IEC/EN 61095 6 А 50 Гц AC-7B 30000 циклы IEC/EN 61095 50 Гц AC-7C 100000 циклы EN/IEC 60947-4-1 50 Гц AC-1 30000 циклы EN/IEC 60947-4-1 50 Гц AC-3 30000 циклы EN/IEC 60947-4-1 50 Гц AC-5A 30000 циклы EN/IEC 60947-4-1 50 Гц AC-5B
соединения – клеммы	Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5 мм² Жесткий Power circuit: tunnel type terminals1 cable(s) 1…4 mm² flexible Power circuit: tunnel type terminals1 cable(s) 1.5…6 mm² rigid Цепь управления: Клеммы туннельного типа1 кабель (-и) 1,5…2,5 мм² Жесткий Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5…2,5 мм² Гибкий
Момент затяжки	Цепь управления: 0,8 Н-м Power circuit: 0.8 N.m
Совместимость продукта	IACTs
Код совместимости	ICT
Сегмент рынка	Малые коммерческие предприятия Жиличный сектор

Условия эксплуатации

Стандарты	IEC/EN 61095
Уровень шума	30 дБ
Теплоотдача	1,3 Вт
Степень защиты IP	IP20
Степень загрязнения	2
Подготовка к работе в тропических условиях	2 в соответствии с EN 60947-4-1 2 в соответствии с EN 61095 2 в соответствии с IEC 1095
Относительная влажность	95 % в 55 °C
Высота над уровнем моря	2000 м
Температура окружающей среды	-5…60 °C
Температура окружающей среды при хранении	-40…70 °C
