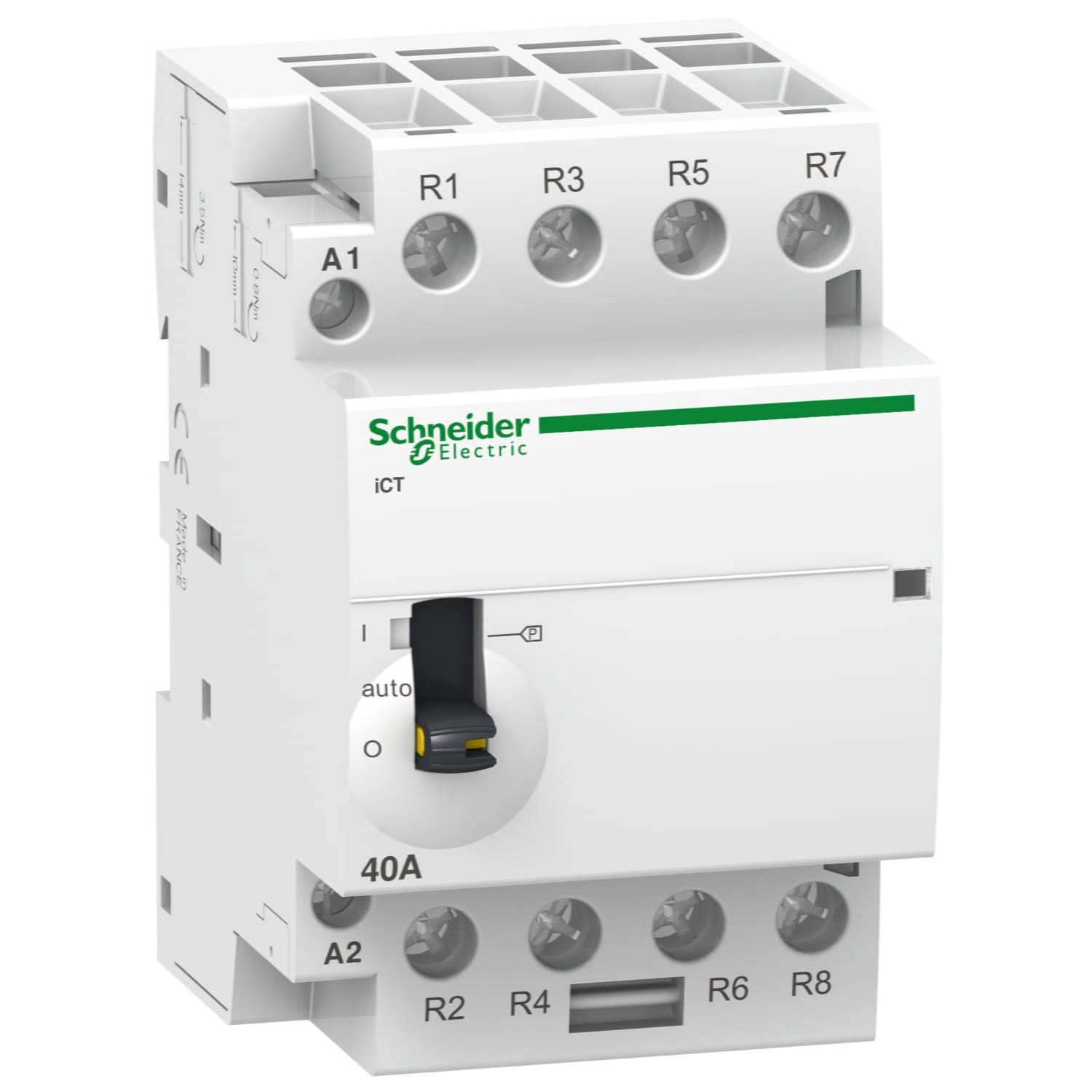

Модульный контактор A9C21164

Артикул: 004.016.070

Производитель: Schneider Electric

Штрихкод: 3606480375293

Применение:
- Управление и контроль электрических цепей во всех промышленных, коммерческих и жилых зданиях.
- Контроль и управление однофазными и трехфазными нагрузками до 63 А (AC-1, AC-7A).
- Интерфейс между устройствами управления и силовыми цепями нагрузок, таких как осветительные приборы, обогреватели, рольставни, системы полива, электропечи, электродвигатели агрегатов ОВКВ: вентиляторов, тепловых насосов и т.д.

☎ Цена по запросу

Основные характеристики

range of product	Acti 9
Наименование продукта	Acti 9 iCT
Тип продукта	Контактор
Краткое название устройства	ICT
Область применения	Motor-heating-lighting
Poles	4P
[Ie] номинальный рабочий ток	63 А AC-7A 20 А AC-7B
Конфигурация главных контактов	4 Н.О.
Тип сети	Переменный ток
Тип управления	Дистанционное и ручное управление
[Uc] напряжение цепи управления	24 В пер. ток 50 Гц

Дополнительные характеристики

Частота сети	50 Гц
Номинальное рабочее напряжение	400 V переменный ток 50 Гц
Максимальная мощность	2,1 Вт в 400 V переменный ток
Номинальное напряжение изоляции	500 В переменный ток 50/60 Гц
Номинальное импульсное выдерживаемое напряжение	4 kV
Тип сигнала управления	Непрерывная
частота коммутации	100 переключений/день
Индикатор наличия напряжения	Индикатор действия
Потребляемая мощность при удержании, ВА	6,5 В·А
Потребляемая мощность при срабатывании	53 В·А
Исполнение монтажа	Защелкивающийся
Монтажная опора	35 мм симметричная DIN-рейка
Шаг 9 мм	6
Высота	85 мм
Ширина	54 мм
Глубина	73,5 мм
Цвет	White
Механическая износостойкость	1000000 циклы
электрическая износостойкость	100000 циклы IEC/EN 61095 63 А 50 Гц AC-7A 30000 циклы IEC/EN 61095 20 А 50 Гц AC-7B 30000 циклы IEC/EN 61095 50 Гц AC-7C 100000 циклы EN/IEC 60947-4-1 50 Гц AC-1 30000 циклы EN/IEC 60947-4-1 50 Гц AC-3 30000 циклы EN/IEC 60947-4-1 50 Гц AC-5A 30000 циклы EN/IEC 60947-4-1 50 Гц AC-5B
соединения – клеммы	Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5 мм² Жесткий Цепь управления: Клеммы туннельного типа1 кабель (-и) 1,5…2,5 мм² Жесткий Силовая цепь: Клеммы туннельного типа1 кабель (-и) 6…16 мм² Гибкий Силовая цепь: Клеммы туннельного типа1 кабель (-и) 6…25 мм² Жесткий Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5…2,5 мм² Гибкий
Момент затяжки	Цепь управления: 0,8 Н-м Силовая цепь: 3,5 Н-м
Совместимость продукта	IACTs IACTc IACTp IATEt
Код совместимости	ICT
Сегмент рынка	Жиличный сектор Малые коммерческие предприятия

Условия эксплуатации

Стандарты	IEC/EN 61095
Уровень шума	30 дБ
Теплоотдача	2,1 Вт в 50/60 Гц
Степень защиты IP	IP20 в соответствии с МЭК 60529 IP40 (Модульный щит) в соответствии с МЭК 60529
Степень загрязнения	2
Подготовка к работе в тропических условиях	2 в соответствии с EN 60947-4-1 2 в соответствии с EN 61095 2 в соответствии с IEC 1095
Относительная влажность	95 % в 55 °C
Высота над уровнем моря	2000 м
Температура окружающей среды	-5…60 °C
Температура окружающей среды при хранении	-40…70 °C
