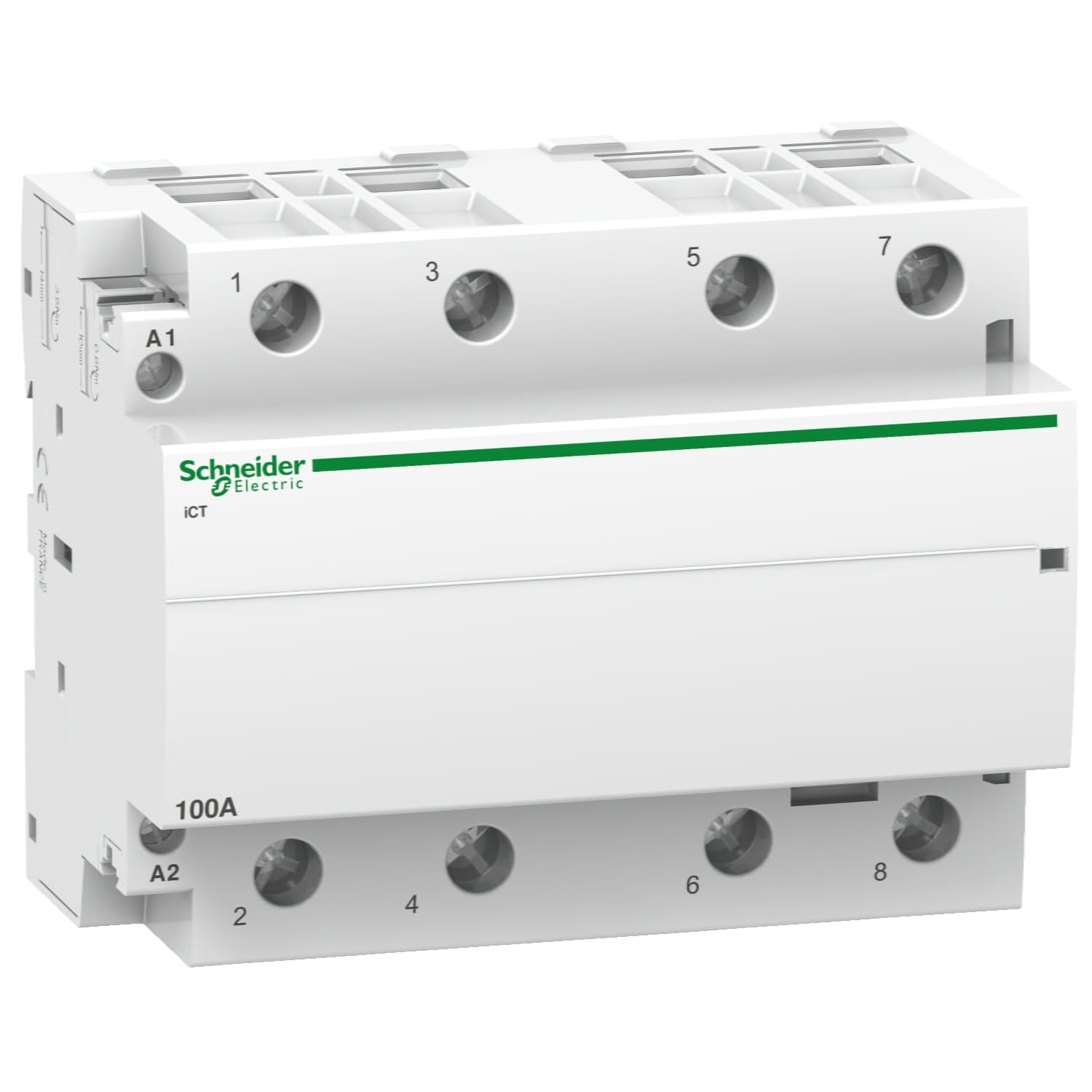

Модульный контактор A9C20884

Артикул: 004.016.049

Производитель: Schneider Electric

Штрихкод: 3606480375200

Применение:
- Управление и контроль электрических цепей во всех промышленных, коммерческих и жилых зданиях.
- Контроль и управление однофазными и трехфазными нагрузками до 100 А (AC-1, AC-7A).
- Интерфейс между устройствами управления и силовыми цепями нагрузок, таких как осветительные приборы, обогреватели, рольставни, системы полива, электропечи, электродвигатели агрегатов ОВКВ: вентиляторов, тепловых насосов и т.д.

☎ Цена по запросу

Основные характеристики

range of product	Acti 9
Наименование продукта	Acti 9 iCT
Тип продукта	Контактор
Краткое название устройства	ICT
Область применения	Heating-low inductive load
Poles	4P
[Ie] номинальный рабочий ток	100 А AC-7A
Конфигурация главных контактов	4 Н.О.
Тип сети	Переменный ток
Категория применения	AC-1 в соответствии с EN 60947-4-1 AC-7A в соответствии с EN 61095 AC-7A conforming to IEC 61095 AC-7A в соответствии с UTE C 61-481 AC-1 в соответствии с IEC 60947-4-1
Тип управления	Дистанционное управление
[Uc] напряжение цепи управления	220...240 В пер. ток 50 Гц

Дополнительные характеристики

Частота сети	50 Гц
Номинальное рабочее напряжение	400 V переменный ток 50 Гц
Максимальная мощность	AC-7A: 4,2 Вт в 400 V переменный ток 50 Гц
Номинальное напряжение изоляции	500 В переменный ток 50 Гц
Номинальное импульсное выдерживаемое напряжение	4 kV
Тип сигнала управления	Непрерывная
частота коммутации	100 переключений/день
Индикатор наличия напряжения	Индикатор действия
Потребляемая мощность при удержании, ВА	13 В·А
Потребляемая мощность при срабатывании	106 В·А
Исполнение монтажа	Защелкивающийся
Монтажная опора	35 мм симметричная DIN-рейка
Шаг 9 мм	12
Высота	85 мм
Ширина	108 мм
Глубина	60 мм
Цвет	White
электрическая износостойкость	30000 циклы EN 61095 400 V AC 50/60Hz 16 А переменный ток 50 Гц AC-7A 30000 циклы UTE C 61-481 400 V AC 50/60Hz 6 А переменный ток 50 Гц AC-7A 30000 циклы IEC 61095 400 V AC 50/60Hz переменный ток 50 Гц AC-7A
соединения – клеммы	Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5 мм² Жесткий Цепь управления: Клеммы туннельного типа1 кабель (-и) 1,5…2,5 мм² Жесткий Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5…2,5 мм² Гибкий Силовая цепь: Клеммы туннельного типа1 кабель (-и) 6…35 мм² жесткий или гибкий
Момент затяжки	Силовая цепь: 3,5 Н-м Цепь управления: 0,8 Н-м A1 / A2
Совместимость продукта	IACTp IACTs IATEt IACTc
Код совместимости	ICT
Сегмент рынка	Малые коммерческие предприятия Жиличный сектор

Условия эксплуатации

Стандарты	EN 61095 IEC 61095 UTE C 61-481
Уровень шума	30 дБ
Теплоотдача	4.2 W at 50/60 Hz
Степень защиты IP	IP20 в соответствии с МЭК 60529 IP40 (Модульный щит) в соответствии с МЭК 60529
Степень загрязнения	2
Подготовка к работе в тропических условиях	2 в соответствии с EN 60947-4-1
Относительная влажность	95 % в 55 °C
Высота над уровнем моря	2000 м
Температура окружающей среды	-5…60 °C
Температура окружающей среды при хранении	-40…70 °C
