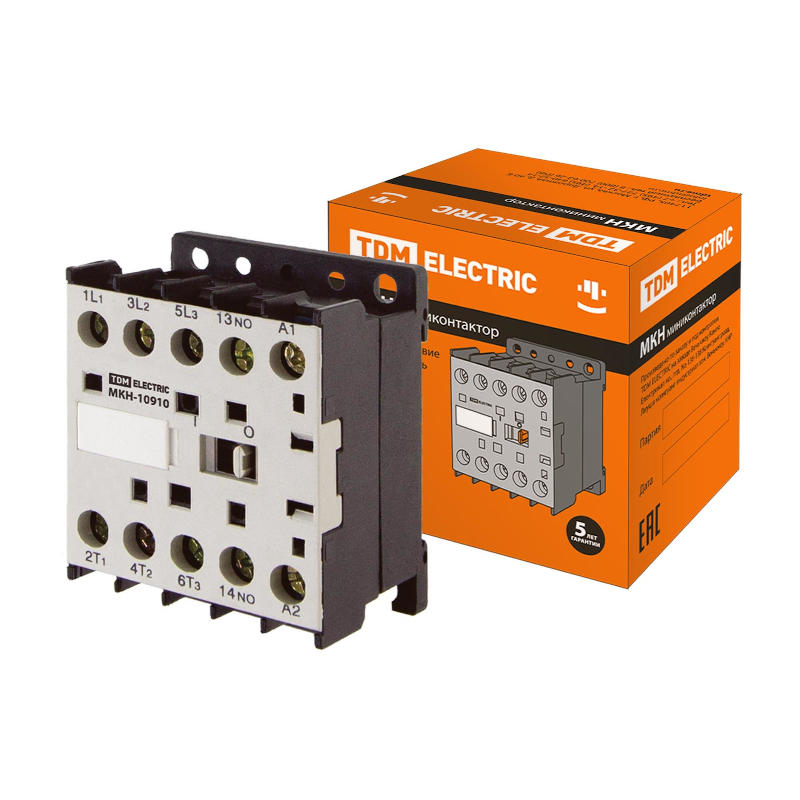

Миниконтактор МКН-10910 9А 110В 1НО TDM

Артикул: 004.003.225

Производитель: ТДМ

Миниконтактор МКН-10910 предназначен для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором мощностью до 4кВт (AC-3 380...415В), а также для дистанционного управления цепями освещения, нагревательными цепями и различными индуктивными нагрузками (АС-1).
Номинальный ток 9 ампер (AC-3).
Напряжение цепи управления - 110В~.

785.00 ₽

шт

Назначение

Пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В
Дистанционное управление цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1)

Преимущества

Горизонтальное расположение магнитной системы дает возможность устанавливать и эксплуатировать МКН как на вертикальной, так и на горизонтальной плоскостях без ухудшения коммутационных свойств.

Материалы

Контакты выполнены в виде медных заклепок. Контактирующие поверхности покрыты гальваническим серебром.

Конструкция

Компактная конструкция подвижной части магнитной и контактной систем обеспечивает высокое быстродействие и частоту коммутаций до 3600 циклов В-О в час, что весьма важно при использовании контакторов в автоматизированном технологическом оборудовании.
При необходимости на контактор МКН может быть установлен модуль дополнительных контактов.
Возможность установки на DIN-рейку
Наличие одного дополнительного контакта (замыкающего 1НО)

Технические характеристики

Количество полюсов	3
Число и тип дополнительных контактов	1НО
Номинальное рабочее напряжение (Ue)	230, 400, 690В
Напряжение изоляции (Ui)	690В
Номинальное импульсное напряжение (Uimp)	6кВ
Номинальный рабочий ток (Iе), категория применения АС-3 (Uе≤400 В)	9А
Номинальный тепловой ток (Ith)	20А
Номинальная мощность по АС-3	2,2кВт (230В) 4кВт (400В) 4кВт (690В)
Максимальная кратковременная нагрузка (t≤1с)	90А
Номинальное напряжение катушки управления (Uс)	110В~
Диапазоны напряжения управления	(0.85–1.1) Uc (срабатывание) (0.2–0.75) Uc (отпускание)
Механическая износостойкость	10 млн. циклов
Электрическая износостойкость в режиме АС-3	0,8 млн. циклов
Масса контактора	0,18 кг
Степень защиты	IP20
Габаритные размеры	52х45х57мм
Код по каталогу изготовителя	SQ0736-0016

Установочные размеры и принципиальная электрическая схема

Размеры и схема миниконтактора МКН-10910

Номенклатура миниконтакторов серии МКН

Наименование	Артикул по каталогу TDM	Номинальный рабочий ток, А	Номинальное напряжение катушек управления, В	Количество и вид контактов
МКН-10610 6А 110В 1НО	SQ0736-0011	6	110	1НО
МКН-10610 6А 230В 1НО	SQ0736-0001	6	230	1НО
МКН-10610 6А 24В 1НО	SQ0736-0009	6	24	1НО
МКН-10610 6А 36В 1НО	SQ0736-0010	6	36	1НО
МКН-10610 6А 400В 1НО	SQ0736-0012	6	400	1НО
МКН-10611 6А 230В 1НЗ	SQ0736-0002	6	230	1НЗ
МКН-10611 6А 400В 1НЗ	SQ0736-0013	6	400	1НЗ
МКН-10910 9А 110В 1НО	SQ0736-0016	9	110	1НО
МКН-10910 9А 230В 1НО	SQ0736-0003	9	230	1НО
МКН-10910 9А 24В 1НО	SQ0736-0014	9	24	1НО
МКН-10910 9А 36В 1НО	SQ0736-0015	9	36	1НО
МКН-10910 9А 400В 1НО	SQ0736-0017	9	400	1НО
МКН-10911 9А 230В 1НЗ	SQ0736-0004	9	230	1НЗ
МКН-10911 9А 400В 1НЗ	SQ0736-0018	9	400	1НЗ
МКН-11210 12А 110В 1НО	SQ0736-0021	12	110	1НО
МКН-11210 12А 230В 1НО	SQ0736-0005	12	230	1НО
МКН-11210 12А 24В 1НО	SQ0736-0019	12	24	1НО
МКН-11210 12А 36В 1НО	SQ0736-0020	12	36	1НО
МКН-11210 12А 400В 1НО	SQ0736-0022	12	400	1НО
МКН-11211 12А 230В 1НЗ	SQ0736-0006	12	230	1НЗ
МКН-11211 12А 400В 1НЗ	SQ0736-0023	12	400	1НЗ
МКН-11610 16А 110В 1НО	SQ0736-0026	16	110	1НО
МКН-11610 16А 230В 1НО	SQ0736-0007	16	230	1НО
МКН-11610 16А 24В 1НО	SQ0736-0024	16	24	1НО
МКН-11610 16А 36В 1НО	SQ0736-0025	16	36	1НО
МКН-11610 16А 400В 1НО	SQ0736-0027	16	400	1НО
МКН-11611 16А 230В 1НЗ	SQ0736-0008	16	230	1НЗ
МКН-11611 16А 400В 1НЗ	SQ0736-0028	16	400	1НЗ
