| Серия | TeSys |
| Наименование продукта | TeSys K |

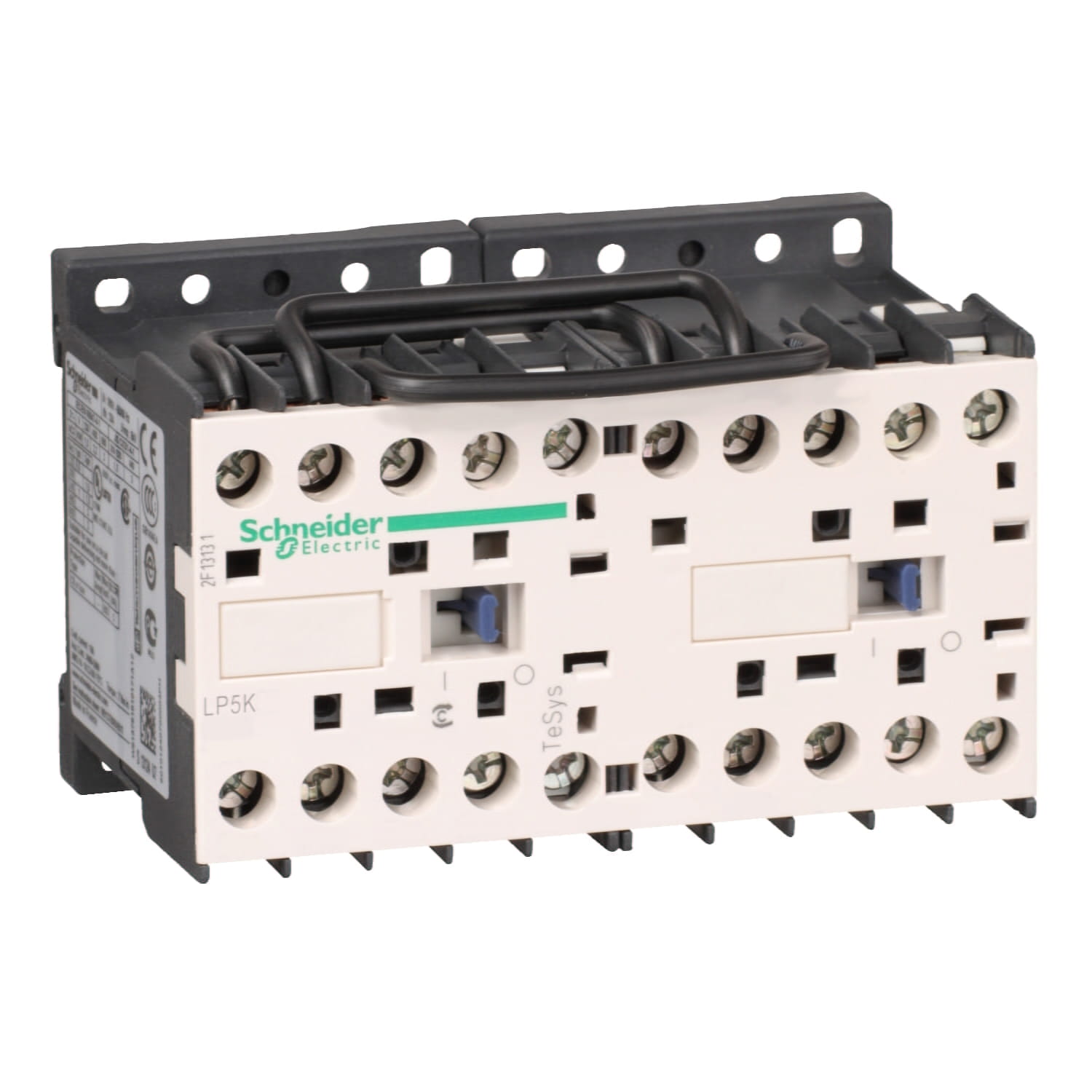

| Тип продукта | Реверсивный контактор |
| Краткое название устройства | LP5K |
| Область применения | Управление освещением |
| Применение контактора | Управление электродвигателем
Активная нагрузка |
| Категория применения | AC-1
AC-4
AC-3 |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Power circuit: 690 V AC 50/60 Hz
Цепь сигнализации: ≤ 690 V переменный ток 50/60 Гц |
| [Ie] номинальный рабочий ток | 20 А 50 °C) в ≤ 440 V переменный ток AC-1 для силовая цепь
16 А 70 °C) в 690 В переменный ток AC-1 для силовая цепь
9 А в ≤ 440 V переменный ток AC-3 для силовая цепь |
| Мощность двигателя, кВт | 2,2 кВт в 220...230 V переменный ток 50/60 Гц
4 кВт в 380...415 В переменный ток 50/60 Гц
4 кВт в 440 В переменный ток 50/60 Гц
4 кВт в 480 В переменный ток 50/60 Гц
4 кВт в 500...600 В переменный ток 50/60 Гц
4 кВт в 660...690 В переменный ток 50/60 Гц |
| Тип цепи управления | Пост. ток низкое потребление |
| Напряжение цепи управления | 24 В постоянный ток |
| Вспомогательные контакты | 1 Н.О. |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 20 А в < 50 °C для силовая цепь
10 А в < 50 °C для цепь сигнализации |
| Номинальная включающая способность Irms | 110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с ГОСТ IEC 60947
110 А переменный ток для цепь сигнализации в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 110 А в 415 В в соответствии с ГОСТ IEC 60947
110 А в 440 В в соответствии с ГОСТ IEC 60947
80 А в 500 В в соответствии с ГОСТ IEC 60947
110 А в 220...230 V в соответствии с ГОСТ IEC 60947
110 А в 380...400 V в соответствии с ГОСТ IEC 60947
70 А в 660...690 В в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 90 А в < 50 °C - 1 с для силовая цепь
85 А в < 50 °C - 5 с для силовая цепь
80 А в < 50 °C - 10 с для силовая цепь
60 А в < 50 °C - 30 с для силовая цепь
45 А в < 50 °C - 1 мин для силовая цепь
40 А в < 50 °C - 3 мин для силовая цепь
80 А - 1 с для цепь сигнализации
90 А - 500 мс для цепь сигнализации
110 А - 100 мс для цепь сигнализации
20 А в < 50 °C - >= 15 мин для силовая цепь |
| Соответствующий номинал предохранителя | 25 А gG в ≤ 440 V для силовая цепь
25 А aM для силовая цепь
10 А gG для цепь сигнализации в соответствии с ГОСТ IEC 60947
10 А gG для цепь сигнализации в соответствии с VDE 0660 |
| Среднее полное сопротивление | 3 мОм - Ith 20 А 50 Гц для силовая цепь |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В в соответствии с UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-5-1
Цепь сигнализации: 600 В в соответствии с UL 508
Силовая цепь: 600 В в соответствии с CSA C22.2 № 14
Цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14 |
| Электрическая износостойкость | 0,18 млн. циклов 20 А AC-1 при Ue ≤ 440 V
1,3 млн. циклов 9 А AC-3 при Ue ≤ 440 V |
| Тип блокировки | Механический |
| Монтажная опора | Монтаж на панель
Рейка |
| Стандарты | BS 5424
NF C 63-110
ГОСТ IEC 60947
VDE 0660 |
| Сертификаты | UL
CSA |
| Соединения – клеммы | Винтовой зажим 1 кабель (-и) 1,5…4 мм²жесткий кабель
Винтовой зажим 1 кабель (-и) 0,75…4 мм²Гибкий без наконечника
Винтовой зажим 1 кабель (-и) 0,34…2,5 мм²Гибкий с кабельным наконечником
Винтовой зажим 2 кабель (-и) 1,5…4 мм²жесткий кабель
Винтовой зажим 2 кабель (-и) 0,75…4 мм²Гибкий без наконечника
Винтовой зажим 2 кабель (-и) 0,34…1,5 мм²Гибкий с кабельным наконечником |
| Момент затяжки | 1,3 Н-м - винтовой зажим - с помощью отвертки Philips No 2
1,3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
| Время работы | 10...20 мс отключение катушки и размыкание Н.О. контакта
30...40 мс включение катушки замыкание Н.О. контакта |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 5 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч |
