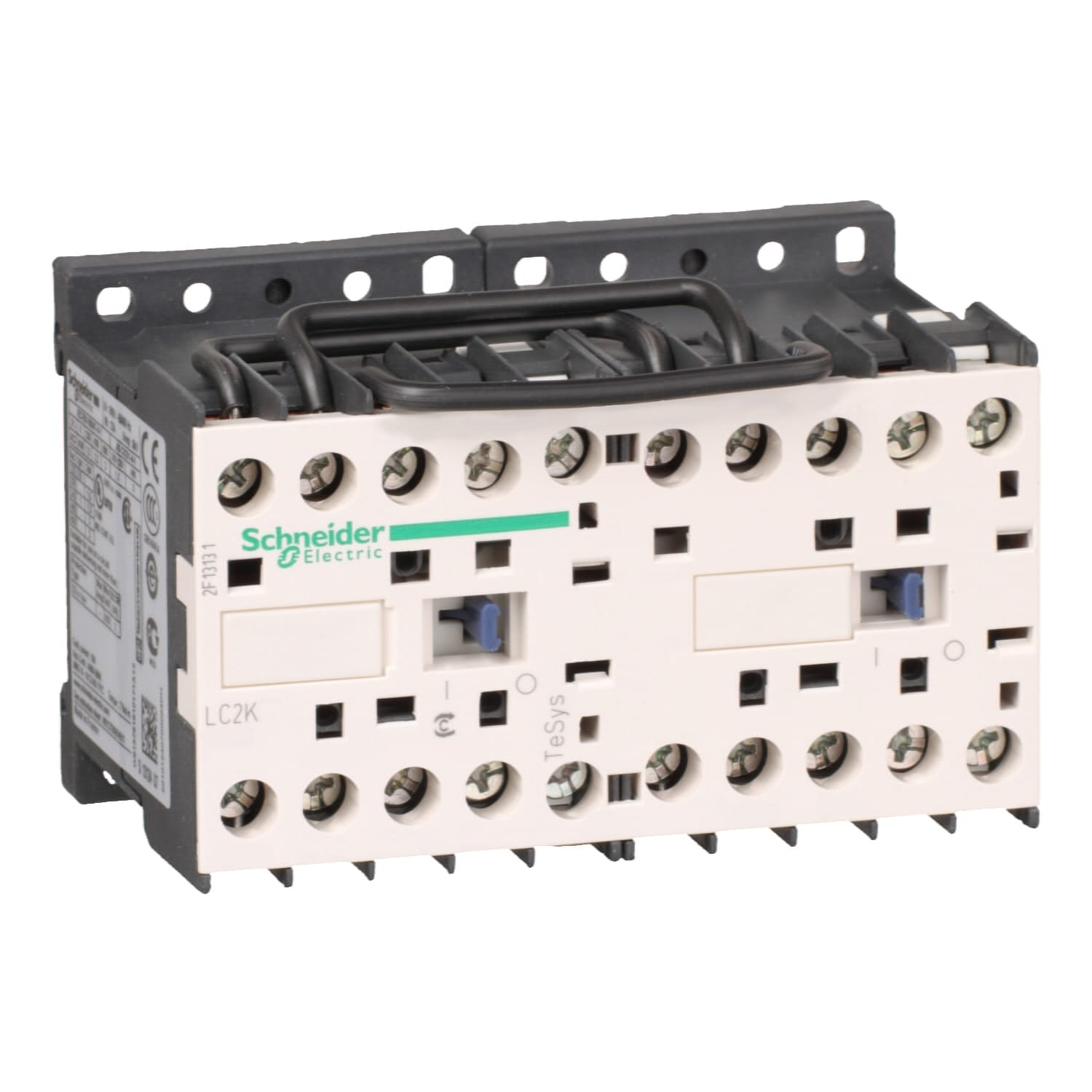

Реверсивный мини контактор LC2K1610B7

Артикул: 004.014.288

Производитель: Schneider Electric

Штрихкод: 3389118380851

Контактор реверсивный K 3P, 16 А, НО, 24V 50/60 Гц, механическая блокировка, зажим под винт

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys K
Тип продукта	Реверсивный контактор
Краткое название устройства	LC2K
Область применения	Управление освещением
Применение контактора	Управление электродвигателем
Категория применения	AC-3 AC-4
Комплектация изделия	Предварительно собранный с силовой сборной шиной реверсирования
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: 690 В переменный ток 50/60 Гц Signalling circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток	16 A at ≤ 440 V AC AC-3 for power circuit
Мощность двигателя, кВт	4 kW at 480 V AC 50/60 Hz 4 kW at 500...600 V AC 50/60 Hz 4 kW at 660...690 V AC 50/60 Hz 5.5 kW at 440 V AC 50/60 Hz 4 kW at 220...230 V AC 50/60 Hz 7.5 kW at 380...415 V AC 50/60 Hz
Тип цепи управления	Пер. ток в 50/60 Гц
Напряжение цепи управления	24 В переменный ток 50/60 Гц
Вспомогательные контакты	1 Н.О.
[Up] номинальное импульсное выдерживаемое напряжение	8 kV
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	20 A (at 50 °C) for power circuit 10 A (at 50 °C) for signalling circuit
Номинальная включающая способность Irms	160 А в 690 В переменный ток для силовая цепь в соответствии с NF C 63-110 160 A at 690 V AC for power circuit conforming to IEC 60947 110 A AC for signalling circuit conforming to IEC 60947
Номинальная отключающая способность	110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
[Icw] номинальный кратковременно допустимый ток	115 A 50 °C - 1 s for power circuit 105 A 50 °C - 5 s for power circuit 100 A 50 °C - 10 s for power circuit 75 A 50 °C - 30 s for power circuit 55 A 50 °C - 1 min for power circuit 50 A 50 °C - 3 min for power circuit 80 A - 1 s for signalling circuit 90 A - 500 ms for signalling circuit 110 A - 100 ms for signalling circuit 25 A 50 °C - >= 15 min for power circuit
Соответствующий номинал предохранителя	25 A gG at ≤ 440 V for power circuit 25 A aM for power circuit 10 A gG for signalling circuit conforming to IEC 60947 10 A gG for signalling circuit conforming to VDE 0660
Среднее полное сопротивление	3 mOhm - Ith 20 A 50 Hz for power circuit
[Ui] номинальное напряжение изоляции	Power circuit: 600 V conforming to UL 508 Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-5-1 Signalling circuit: 600 V conforming to UL 508 Power circuit: 600 V conforming to CSA C22.2 No 14 Signalling circuit: 600 V conforming to CSA C22.2 No 14
Электрическая износостойкость	1.3 Mcycles 16 A AC-3 at Ue ≤ 440 V
Тип блокировки	Механический
Монтажная опора	Рейка Монтаж на панель
Стандарты	EN/IEC 60947-4-1 EN/IEC 60947-5-1
Сертификаты	CB Scheme
Соединения – клеммы	Screw clamp terminals 1 cable(s) 1.5…4 mm²solid Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end Screw clamp terminals 2 cable(s) 1.5…4 mm²solid Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end
Момент затяжки	1.3 N.m - on screw clamp terminals - with screwdriver Philips No 2 1.3 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Время работы	10...20 мс включение катушки замыкание Н.О. контакта 10...20 мс отключение катушки и размыкание Н.О. контакта
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	5 млн. циклов
Максимальная частота коммутации	3600 cyc/h

Дополнительные характеристики

Пределы напряжения цепи управления	Отпускание: 0,2...0,75 Uc 50 °C) Operational: 0.85...1.15 Uc (at < 50 °C)
Потребляемая мощность при срабатывании	30 В·А 20 °C)
Потребляемая мощность при удержании, В·А	4,5 В·А 20 °C)
Теплоотдача	1,3 Вт
Тип вспом. контактов	тип мгновенный 1 Н.О.
Частота цепи сигнализации	≤ 400 Гц
Минимальный коммутируемый ток	5 мА для цепь сигнализации
Минимальное коммутируемое напряжение	17 В для цепь сигнализации
Инструкции по завершению срока службы продукта	0.5 mm
Сопротивление изоляции	> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IP	IP20 conforming to VDE 0106
Защитное исполнение	TC в соответствии с IEC 60068 TC conforming to DIN 50016
Температура окружающей среды	-25…50 °C
Температура окружающей среды при хранении	-50…80 °C
Рабочая высота	2000 м без ухудшения номинальных значений
Огнестойкость	V1 в соответствии с UL 94 Requirement 2 conforming to NF F 16-101 Requirement 2 conforming to NF F 16-102
Механическая стойкость	Удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27 Удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27 Удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 Удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27 Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27 Vibrations contactor closed: 4 Gn, 5...300 Hz conforming to IEC 60068-2-6 Vibrations contactor opened: 2 Gn, 5...300 Hz conforming to IEC 60068-2-6
Высота	58 мм
Ширина	90 мм
Глубина	57 мм
Вес нетто	0,39 кг
