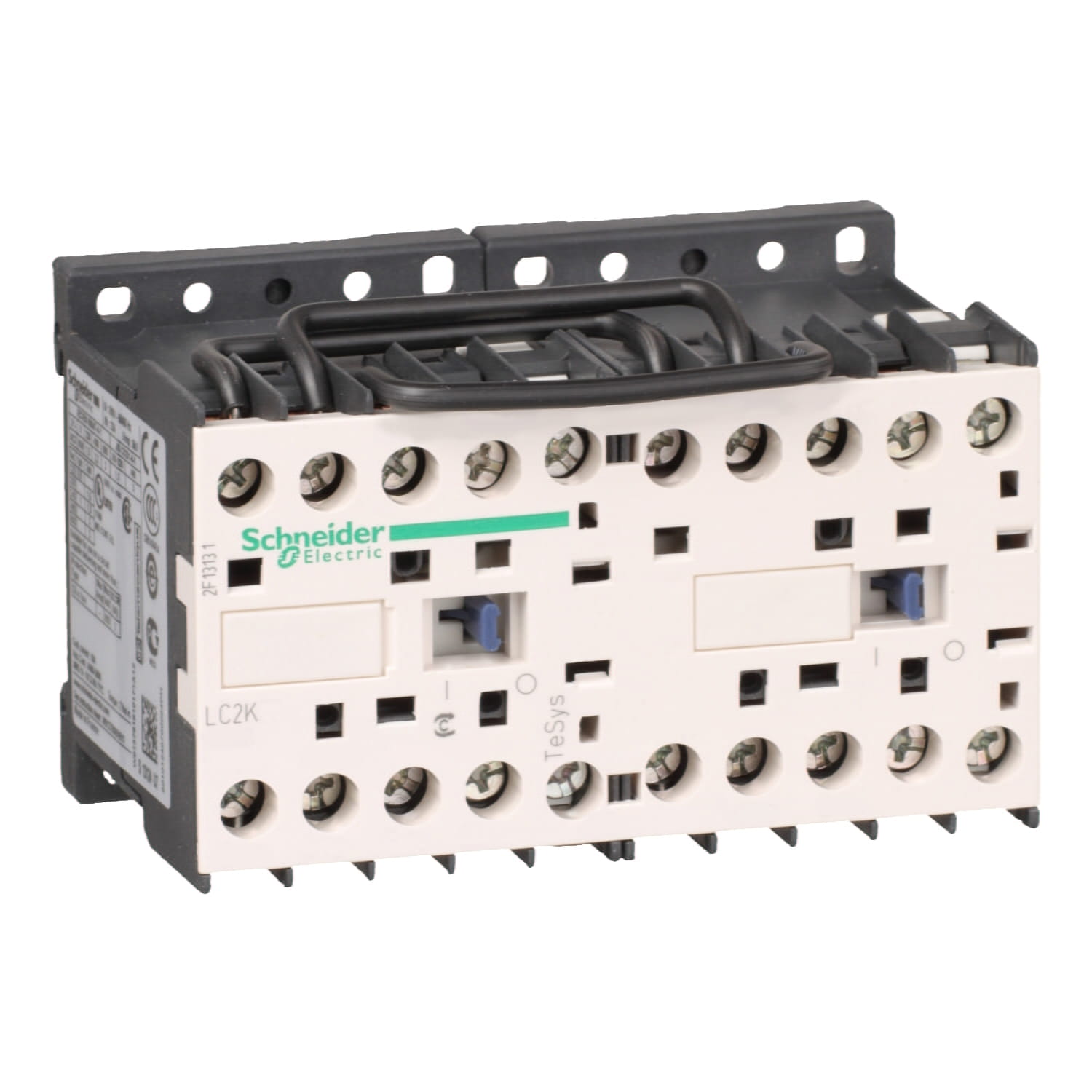

| Серия | TeSys |
| Наименование продукта | TeSys K |
| Тип продукта | Контакторный переключатель |
| Краткое название устройства | LC2K |
| Область применения | Управление освещением |
| Применение контактора | Активная нагрузка |
| Категория применения | AC-1 |
| Комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования |
| Описание полюсов | 4P |
| power pole contact composition | 4 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: 690 В переменный ток 50/60 Гц |
| [Ie] номинальный рабочий ток | 20 A (at < 50 °C) at ≤ 440 V AC AC-1 for power circuit
16 A (at < 70 °C) at 690 V AC AC-1 for power circuit |
| Тип цепи управления | Пер. ток в 50/60 Гц |
| Напряжение цепи управления | 220...230 V переменный ток 50/60 Гц |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 kV |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 20 A (at 50 °C) for power circuit |
| Номинальная включающая способность Irms | 110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 110 А в 415 В в соответствии с ГОСТ IEC 60947
110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
110 А в 220...230 V в соответствии с ГОСТ IEC 60947
110 А в 380...400 V в соответствии с ГОСТ IEC 60947
70 A at 660...690 V conforming to IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 90 А в < 50 °C - 1 с для силовая цепь
85 А в < 50 °C - 5 с для силовая цепь
80 А в < 50 °C - 10 с для силовая цепь
60 А в < 50 °C - 30 с для силовая цепь
45 А в < 50 °C - 1 мин для силовая цепь
40 А в < 50 °C - 3 мин для силовая цепь
20 А в < 50 °C - >= 15 мин для силовая цепь |
| Соответствующий номинал предохранителя | 25 A gG at ≤ 440 V for power circuit
25 A aM for power circuit |
| Среднее полное сопротивление | 3 mOhm - Ith 20 A 50 Hz for power circuit |
| [Ui] номинальное напряжение изоляции | Power circuit: 600 V conforming to UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Power circuit: 600 V conforming to CSA C22.2 No 14 |
| Электрическая износостойкость | 0,18 млн. циклов 20 А AC-1 при Ue ≤ 440 V |
| Тип блокировки | Механический |
| Монтажная опора | Рейка
Монтаж на панель |
| Стандарты | ГОСТ IEC 60947
BS 5424
NF C 63-110
VDE 0660 |
| Сертификаты | UL
CSA |
| Соединения – клеммы | Screw clamp terminals 1 cable(s) 1.5…4 mm²solid
Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end
Screw clamp terminals 2 cable(s) 1.5…4 mm²solid
Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end |
| Момент затяжки | 1.3 N.m - on screw clamp terminals - with screwdriver Philips No 2
1.3 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm |
| Время работы | 10...20 мс включение катушки замыкание Н.О. контакта
10...20 мс отключение катушки и размыкание Н.О. контакта |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 5 млн. циклов |
| Максимальная частота коммутации | 3600 cyc/h |
