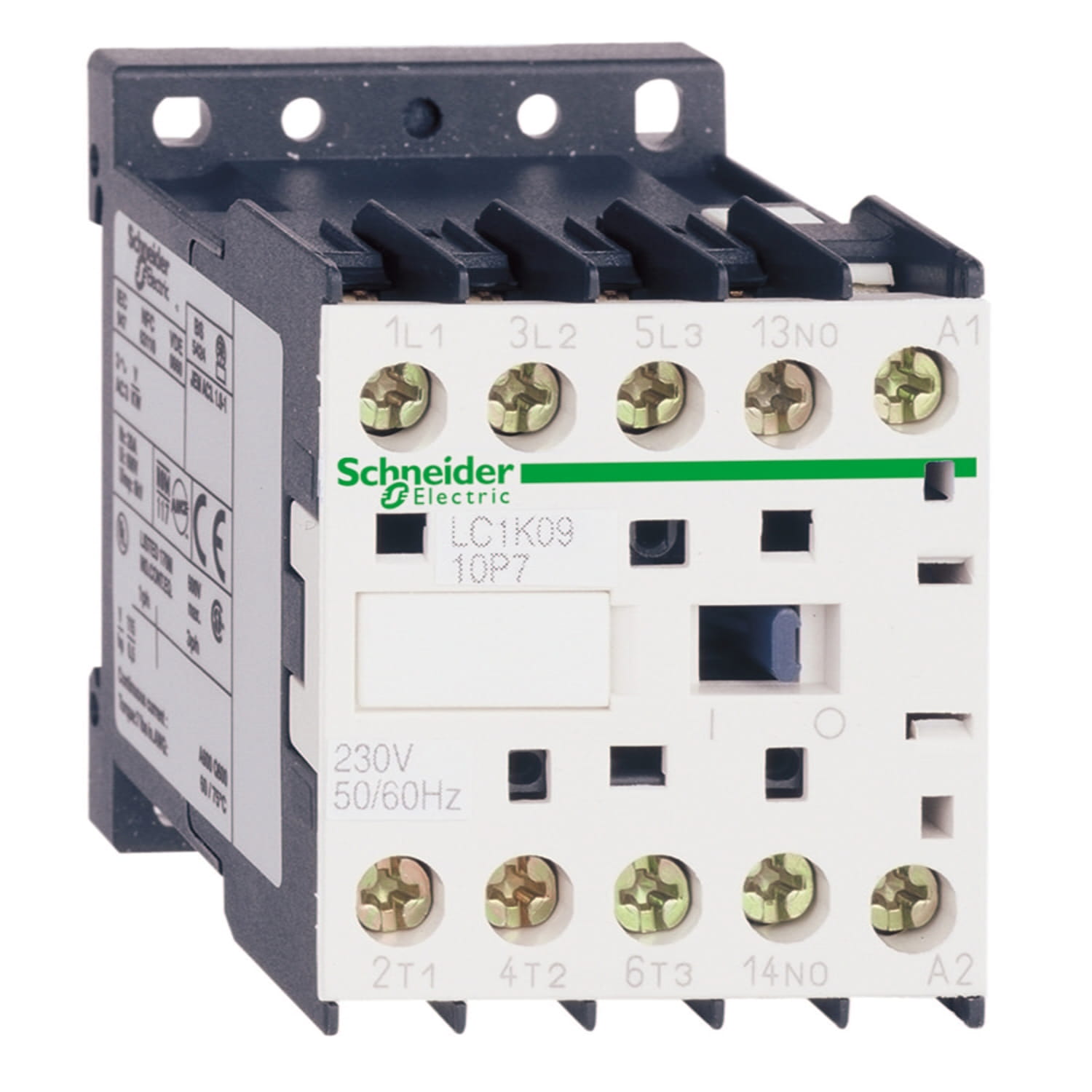

| Категория применения | AC-3
AC-1 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Power circuit: 690 V AC 50/60 Hz
Signalling circuit: 690 V AC 50/60 Hz |
| [Ie] номинальный рабочий ток | 16 A at ≤ 440 V AC-3 for power circuit
20 A at ≤ 690 V AC-1 for power circuit |
| Тип цепи управления | Пер. ток в 50/60 Гц |
| Напряжение цепи управления | 220...230 V переменный ток 50/60 Гц |
| мощность двигателя, кВт | 4 kW at 480 V AC 50/60 Hz
4 kW at 500...600 V AC 50/60 Hz
4 kW at 660...690 V AC 50/60 Hz
5.5 kW at 440 V AC 50/60 Hz
4 kW at 220...230 V AC 50/60 Hz
7.5 kW at 380...415 V AC 50/60 Hz |
| Вспомогательные контакты | 1 Н.О. |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 kV |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 20 A (at 50 °C) for power circuit
10 A (at 50 °C) for signalling circuit |
| Номинальная включающая способность Irms | 110 A AC for signalling circuit conforming to IEC 60947
160 A AC for power circuit conforming to NF C 63-110
160 A AC for power circuit conforming to IEC 60947 |
| Номинальная отключающая способность | 110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
70 A at 660...690 V conforming to IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 115 A 50 °C - 1 s for power circuit
105 A 50 °C - 5 s for power circuit
100 A 50 °C - 10 s for power circuit
75 A 50 °C - 30 s for power circuit
55 A 50 °C - 1 min for power circuit
50 A 50 °C - 3 min for power circuit
25 A 50 °C - >= 15 min for power circuit
80 A - 1 s for signalling circuit
90 A - 500 ms for signalling circuit
110 A - 100 ms for signalling circuit |
| Соответствующий номинал предохранителя | 25 A gG at ≤ 440 V for power circuit
25 A aM for power circuit
10 A gG for signalling circuit conforming to IEC 60947
10 A gG for signalling circuit conforming to VDE 0660 |
| Среднее полное сопротивление | 3 mOhm - Ith 20 A 50 Hz for power circuit |
| [Ui] номинальное напряжение изоляции | Power circuit: 600 V conforming to UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Signalling circuit: 690 V conforming to IEC 60947-4-1
Signalling circuit: 690 V conforming to IEC 60947-5-1
Signalling circuit: 600 V conforming to UL 508
Power circuit: 600 V conforming to CSA C22.2 No 14
Signalling circuit: 600 V conforming to CSA C22.2 No 14 |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Потребляемая мощность при срабатывании | 30 В·А 20 °C) |
| Потребляемая мощность при удержании, В·А | 4,5 В·А 20 °C) |
| Теплоотдача | 1,3 Вт |
| Пределы напряжения цепи управления | Operational: 0.8...1.15 Uc (at < 50 °C)
Отпускание: 0,2...0,75 Uc 50 °C) |
| Соединения – клеммы | Screw clamp terminals 1 cable(s) 1.5…4 mm²solid
Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end
Screw clamp terminals 2 cable(s) 1.5…4 mm²solid
Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end |
| Максимальная частота коммутации | 3600 cyc/h |
| Тип вспом. контактов | тип мгновенный 1 Н.О. |
| Частота цепи сигнализации | ≤ 400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 V for signalling circuit |
| Монтажная опора | Монтаж на панель
Рейка |
| Момент затяжки | 1.3 N.m - on screw clamp terminals - with screwdriver Philips No 2
1.3 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm |
| Время работы | 10...20 мс отключение катушки и размыкание Н.О. контакта
10...20 мс включение катушки замыкание Н.О. контакта |
| Безопасный уровень надежности | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1
B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Инструкции по завершению срока службы продукта | 0.5 mm |
| Механическая износостойкость | 10 млн. циклов |
| Электрическая износостойкость | 1.3 Mcycles 16 A AC-3 at Ue ≤ 440 V |
| Механическая стойкость | Удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27
Удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27
Vibrations contactor closed: 4 Gn, 5...300 Hz conforming to IEC 60068-2-6
Vibrations contactor opened: 2 Gn, 5...300 Hz conforming to IEC 60068-2-6 |
| Высота | 58 мм |
| Ширина | 45 мм |
| Глубина | 57 мм |
| Вес нетто | 0,18 кг |
