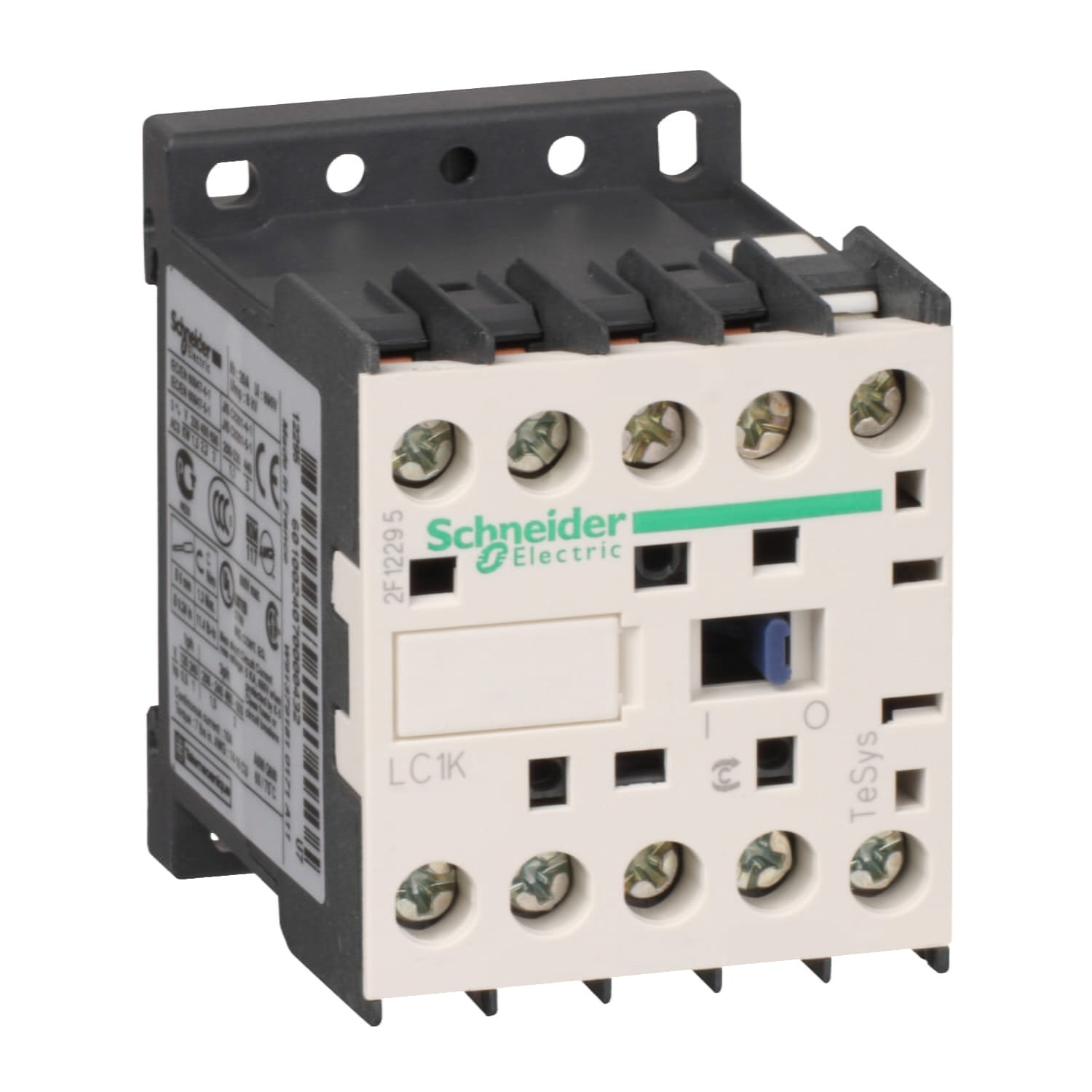

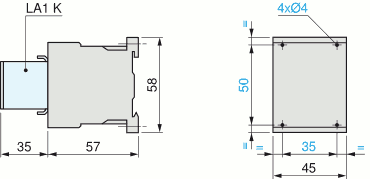

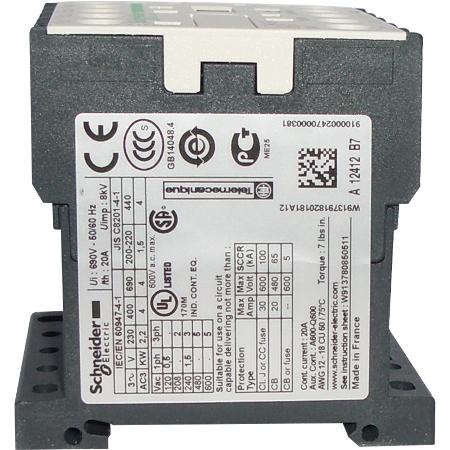

| Категория применения | AC-3
AC-1
AC-4 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ie] номинальный рабочий ток | 20 A (at < 50 °C) at ≤ 440 V AC AC-1 for power circuit
9 А в ≤ 440 V переменный ток AC-3 для силовая цепь
16 A (at < 70 °C) at 690 V AC AC-1 for power circuit |
| Тип цепи управления | Пер. ток в 50/60 Гц |
| Напряжение цепи управления | 24 В переменный ток 50/60 Гц |
| мощность двигателя, кВт | 2,2 кВт в 220...230 V переменный ток 50/60 Гц AC-3
4 кВт в 380...415 В переменный ток 50/60 Гц AC-3
4 кВт в 440 В переменный ток 50/60 Гц AC-3
4 кВт в 480 В переменный ток 50/60 Гц AC-3
4 кВт в 500...600 В переменный ток 50/60 Гц AC-3
4 кВт в 660...690 В переменный ток 50/60 Гц AC-3
2,2 кВт в 400 V переменный ток 50/60 Гц AC-4 |
| Вспомогательные контакты | 1 Н.О. |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 20 A (at 50 °C) for power circuit
10 A (at 50 °C) for signalling circuit |
| Номинальная включающая способность Irms | 110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с ГОСТ IEC 60947
110 A AC for signalling circuit conforming to IEC 60947 |
| Номинальная отключающая способность | 110 А в 415 В в соответствии с ГОСТ IEC 60947
110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
110 А в 220...230 V в соответствии с ГОСТ IEC 60947
110 А в 380...400 V в соответствии с ГОСТ IEC 60947
70 A at 660...690 V conforming to IEC 60947 |
| Соответствующий номинал предохранителя | 25 A gG at ≤ 440 V for power circuit
25 A aM for power circuit
10 A gG for signalling circuit conforming to IEC 60947
10 A gG for signalling circuit conforming to VDE 0660 |
| Среднее полное сопротивление | 3 mOhm - Ith 20 A 50 Hz for power circuit |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Потребляемая мощность при срабатывании | 30 В·А 20 °C) |
| Потребляемая мощность при удержании, В·А | 4,5 В·А 20 °C) |
| Теплоотдача | 1,3 Вт |
| Пределы напряжения цепи управления | Operational: 0.8...1.15 Uc (at < 50 °C)
Отпускание: 0,2...0,75 Uc 50 °C) |
| Максимальная частота коммутации | 3600 cyc/h |
| Тип вспом. контактов | тип мгновенный 1 Н.О. |
| Частота цепи сигнализации | ≤ 400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Время работы | 10...20 мс отключение катушки и размыкание Н.О. контакта
10...20 мс включение катушки замыкание Н.О. контакта |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Инструкции по завершению срока службы продукта | 0.5 mm |
| Механическая стойкость | Удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27
Удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27
Vibrations contactor closed: 4 Gn, 5...300 Hz conforming to IEC 60068-2-6
Vibrations contactor opened: 2 Gn, 5...300 Hz conforming to IEC 60068-2-6 |
